Замена ЖК-экрана Lenovo Thinkpad X220

Переверните ноутбук, чтобы получить доступ к батарее.

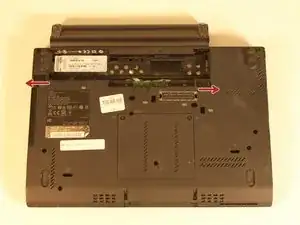

Сдвиньте и разблокируйте фиксаторы, одновременно снимая крышку отсека батареи.

Положите батарею в безопасное место.

Возьмите крестовую отвертку с наконечником JIS J00.

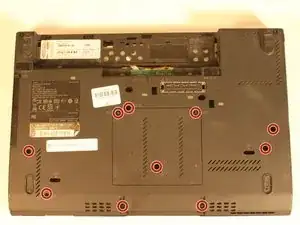

Удалите все 10 винтов на задней стороне там, где была снята батарея.

Положите 10 винтов в безопасное место.

Снимите пластину рядом с отсеком для батареи.

Снимите боковую панель.

Переверните ноутбук так, чтобы сторона с батареей была вниз.

Экран должен быть открытым при отделении клавиатуры и тачпада от корпуса.

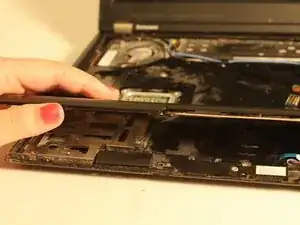

Используя металлическую лопатку, поместите её между тачпадом и клавиатурой и приподнимите, чтобы снять клавиатуру и тачпад.

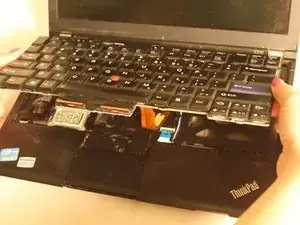

Потяните клавиатуру на себя.

Возьмитесь за язычок на ленточном кабеле и потяните, чтобы отсоединить клавиатуру.

Теперь вы получите доступ к ленточному кабелю тачпада.

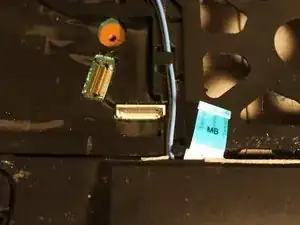

У голубого ленточного кабеля тачпада отожмите защёлку, чтобы освободить кабель.

Возьмите тачпад и потяните вверх и наружу, чтобы вынуть его из ноутбука.

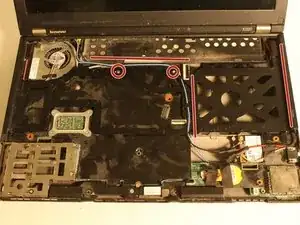

Металлической лопаткой аккуратно снимите провода, лежащие на декоративной рамке.

Отключите тонкий чёрный и серебристый провод от рамки.

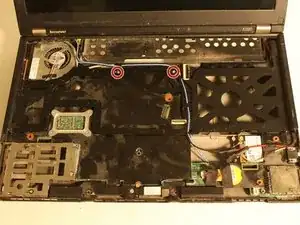

Удалите 2 винта, которые удерживают декоративную рамку.

Закройте ноутбук.

С задней стороны снимите оставшиеся два винта, которые крепят ЖК-экран.

Поверните ноутбук лицом к себе и снова откройте, чтобы получить доступ к экрану.

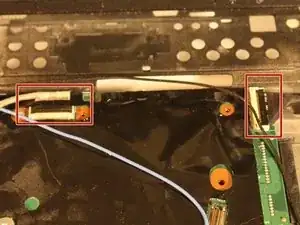

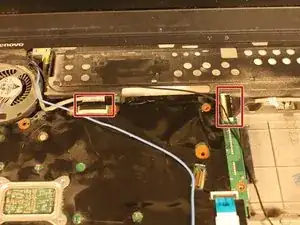

Отожмите зажимы двух серебристых проводов.

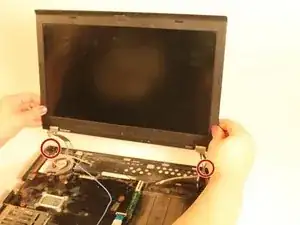

Аккуратно приподнимите экран и отложите его в сторону.

При установке нового экрана вставьте серебристые штифты в предназначенные для них отверстия.

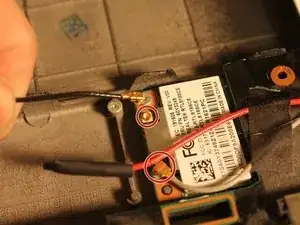

Подсоедините тонкие серебристые и чёрные провода в правильные места.

Верните на место тонкие красные и серебристые провода.

Подсоедините голубой и чёрный провода к рамке.

Подсоедините чёрный провод к его назначенному разъёму.

Закройте экран, поверните ноутбук и вновь вкрутите винты в обозначенные места.

Вкрутите 2 серебристых винта обратно в декоративную рамку.

Новый экран готов к обычной эксплуатации.
