Замена материнской платы Lenovo Thinkpad x230

Прежде чем начать, обязательно выключите ноутбук и отсоедините его от сети.

Переверните компьютер вверх дном.

Красный прямоугольник показывает расположение аккумулятора.

Найдите два замка, фиксирующие аккумулятор. Сдвиньте левый выключатель наружу в положение «разблокировано».

Теперь нажмите и удерживайте правый защёлк в сторону, одновременно другой рукой аккуратно сдвиньте аккумулятор от корпуса компьютера.

Найдите отсек жёсткого диска (обозначен красным прямоугольником).

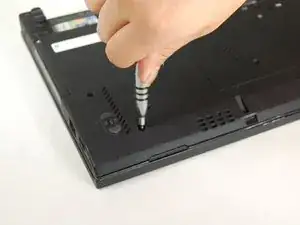

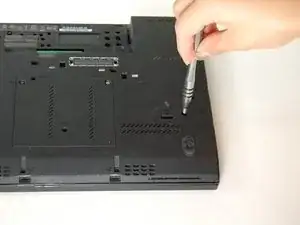

Используйте небольшой крестовой отвёрток, чтобы выкрутить единственный винт, удерживающий крышку отсека жёсткого диска.

Винт сконструирован так, чтобы оставаться в пластиковой крышке. Не пытайтесь полностью извлечь его.

Осторожно снимите крышку отсека жёсткого диска.

Аккуратно потяните чёрную язычок сверху жёсткого диска. Продолжайте тянуть до тех пор, пока жёсткий диск и две пластиковые направляющие не выйдут из отсека.

Тяните за язычок уверенно, но медленно. Жёсткий диск должен легко выйти из отсека.

Снимите пластиковые направляющие с старого SSD/жёсткого диска и установите их на новый SSD/жёсткий диск.

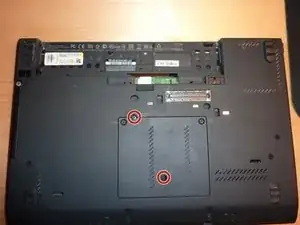

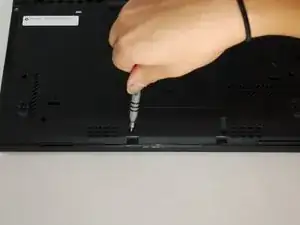

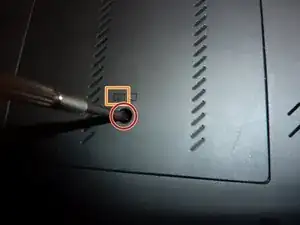

Клавиатура закреплена двумя винтами. Вы легко найдёте их по маленькому символу клавиатуры (обозначено оранжевым прямоугольником на второй фотографии).

После того как вы их нашли, открутите их небольшим крестовым отвёртком.

Этот шаг не обязателен.

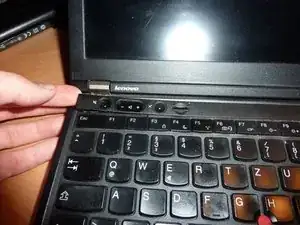

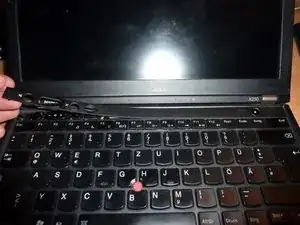

Осторожно извлеките полоску из корпуса.

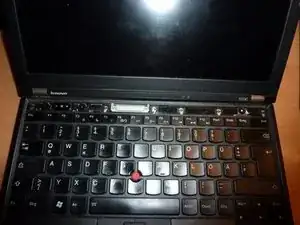

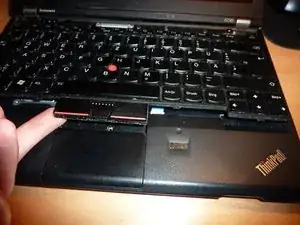

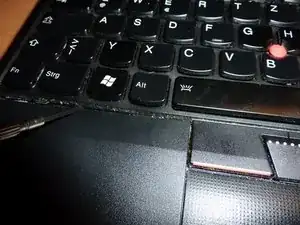

Используйте пластиковую лопатку или плоскую отвёртку, чтобы толкнуть клавиатуру в сторону экрана. Это выведет нижнюю часть клавиатуры из корпуса.

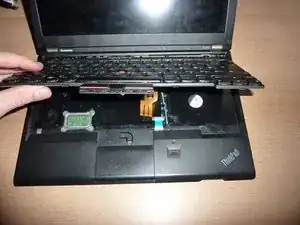

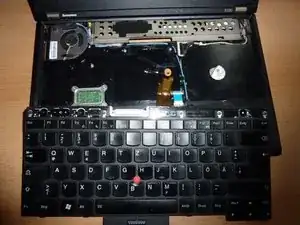

Осторожно приподнимите клавиатуру, чтобы получить доступ к её разъёму.

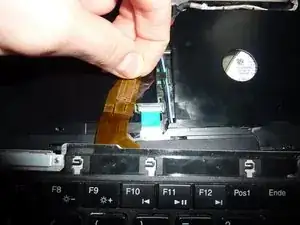

Аккуратно отсоедините разъём, потянув за него.

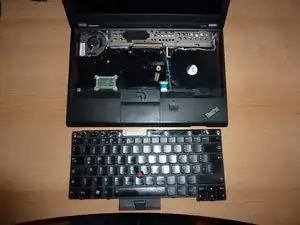

Готово — клавиатура больше не подключена к ноутбуку и может быть заменена.

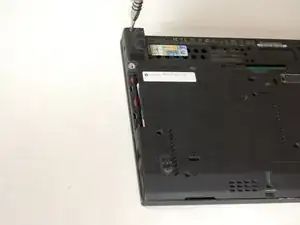

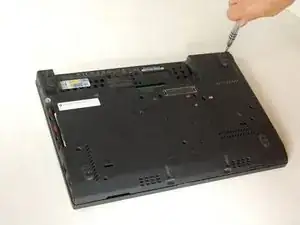

Снимите пять винтов 5,7 мм с нижней части.

Открутите два винта 5,7 мм в верхней части днища ноутбука.

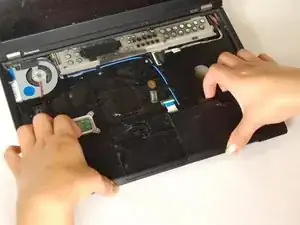

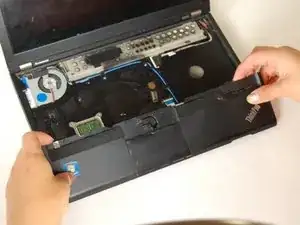

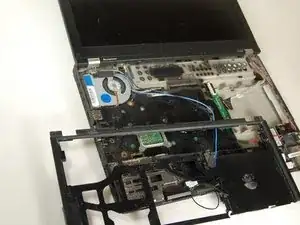

Снимите подлокотник с платы ноутбука.

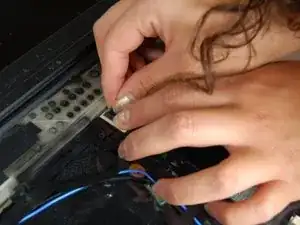

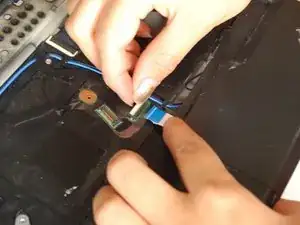

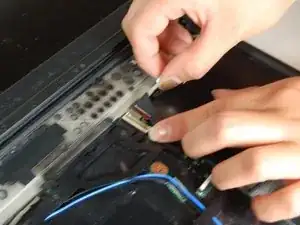

Разблокируйте белую защёлку и отсоедините синий кабель.

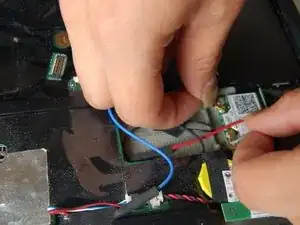

Осторожно отсоедините синий и красный кабели и извлеките их из пластиковой корзины.

Разблокируйте белую защёлку и отсоедините синий кабель в верхнем углу.

Снимите два винта 4,1 мм с чёрной рамки.

Осторожно снимите чёрную рамку с платы ноутбука.

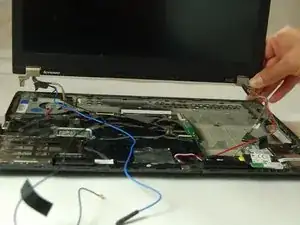

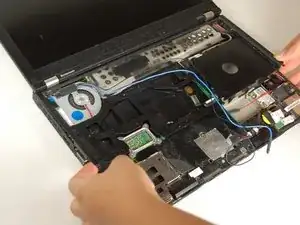

Аккуратно поднимите модуль экрана строго вверх, чтобы отсоединить его от платы.

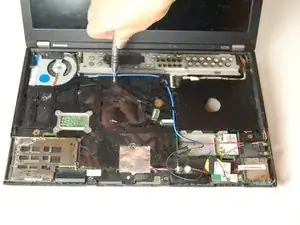

Удалите в общей сложности двадцать три винта длиной 4,1 мм вокруг чёрного пластика на плате.

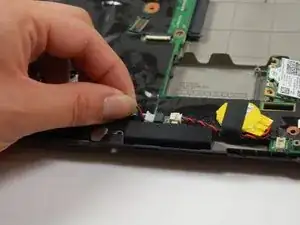

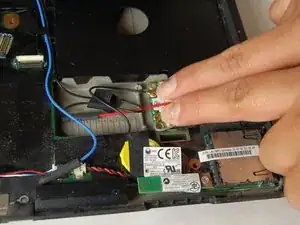

Отключите чёрный и красный провода в нижнем правом углу.

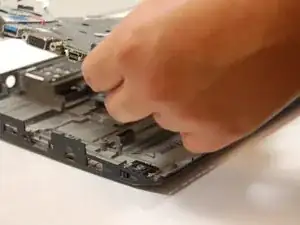

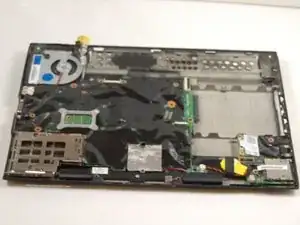

Аккуратно отделите материнскую плату (чёрный пластик) от ноутбука.
