Замена ЖК-экрана Toshiba Satellite L305-S5946

Положите ноутбук крышкой вниз так, чтобы петли дисплея были обращены от Вас.

Сдвиньте защёлку отсека левой батареи влево.

Сдвиньте защёлку отсека правой батареи вправо и удерживайте.

Продолжая удерживать защёлку, используйте пластиковый инструмент для вскрытия, чтобы приподнять и снять крышку отсека батареи.

Извлеките батарею.

Ослабьте два удерживающих винта внизу слева от отсека жёсткого диска крестовой отвёрткой Phillips #1 до щелчка.

Подденьте крышку отсека жёсткого диска немарким инструментом для вскрытия.

Это откроет доступ к жёсткому диску.

Сдвиньте жёсткий диск влево пальцами.

Извлеките жёсткий диск, поддев правую его сторону инструментом для вскрытия и аккуратно приподняв.

Используя крестовую отвёртку Phillips #1, поверните винт на крышке модуля оперативной памяти до щелчка.

Это удерживающий винт панели, он остаётся с крышкой.

Снимите крышку модуля оперативной памяти, вставив пластиковый инструмент в выемку и приподняв её.

Отодвиньте белые и серебристые фиксирующие защёлки по обе стороны платы памяти с помощью ногтей.

Плата памяти должна выскочить под углом.

Оттяните плату памяти от компьютера.

Повторите шаги 6 и 7, чтобы удалить второй модуль памяти, если он установлен.

Поставьте ноутбук в рабочее положение так, чтобы экран был обращён к Вам.

Снимите полоску пластика на правом крае клавиатуры с помощью пластикового инструмента для вскрытия.

Вставьте инструмент для вскрытия в любой из концов полоски.

Поднимайте вверх и переходите к другому концу, повторяя подъём каждые один–два сантиметра.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в вентилятор процессора и воздуховод.

Снимите два винта 3 мм на верхнем крае клавиатуры крестовой отвёрткой Phillips #00.

Это не удерживающие винты панели; после ослабления они будут свободно перемещаться внутри узла.

Подденьте верхнюю часть клавиатуры пластиковым инструментом для вскрытия, чтобы отсоединить её от корпуса.

Осторожно захватите верхнюю часть клавиатуры и потяните её вверх и в сторону экрана.

ВНИМАНИЕ: чрезмерное натяжение может повредить чёрный ленточный кабель под клавиатурой.

Осторожно нажмите два фиксирующих язычка, удерживающих чёрный ленточный кабель.

Чтобы снять чёрный ленточный кабель с материнской платы, сдвиньте клавиатуру в сторону экрана.

Теперь клавиатуру можно безопасно отделить от ноутбука.

Положите ноутбук крышкой вниз так, чтобы петли дисплея были обращены от Вас.

Для следующих шагов используйте крестовую отвёртку Phillips #1.

Удалите двенадцать винтов 6 мм, которые окружают нижнюю часть ноутбука.

Удалите винт 6 мм, расположенный в нижней средней части устройства.

Удалите три винта 3 мм, расположенные в отсеке батареи.

Удалите один винт 4 мм, расположенный рядом с модулем памяти.

Поставьте ноутбук в рабочее положение так, чтобы экран был обращён к Вам.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в вентилятор процессора и воздуховод.

Используйте крестовую отвёртку Phillips #1, чтобы снять пять винтов 6 мм в пазу клавиатуры.

Это не удерживающие винты панели; после ослабления они будут свободно перемещаться внутри узла.

Зафиксируйте белый плоский кабель, аккуратно потянув за две чёрные защёлки.

Снимите белый плоский кабель, потянув его на себя.

Снимите разъём с синим, красным, чёрным и белым проводами с помощью пинцета.

Отделите верхнюю крышку ноутбука от нижней, используя приспособление для вскрытия по бокам корпуса, чтобы поддеть и разъединить их.

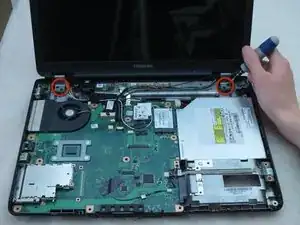

Отверткой Phillips #1 выкрутите четыре 6-мм винта из двух металлических креплений, соединяющих экран с корпусом.

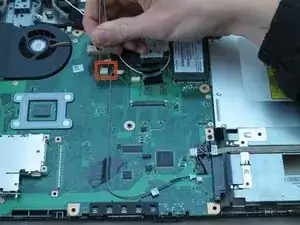

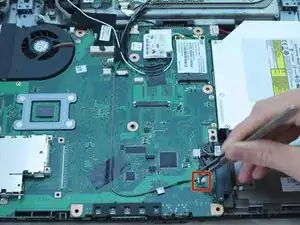

С помощью пинцета снимите два разъёма: один с чёрным и белым проводами и один с зелёным, жёлтым, красным, чёрным и белым проводами.

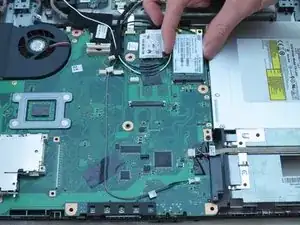

Снимите большим пальцами крупный разъём в верхнем правом углу платы.

Отверткой Phillips #1 или Phillips #00 выкрутите два 3-мм винта с платы, от которой отходят чёрный и белый провода.

На нашей плате один винт требовал Phillips #1, другой — Phillips #00. Начните с Phillips #1 и, если не подойдёт, используйте Phillips #00.

Плата должна приподняться. Аккуратно снимите плату пальцами.

Снимите экран руками и отложите в сторону.

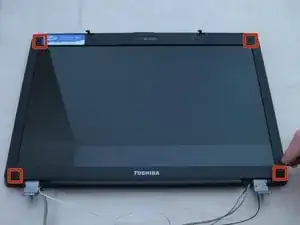

С помощью пинцета выпробуйте резиновые ножки из углов ноутбука.

Отверткой Phillips #1 выкрутите четыре 4-мм винта в углах экрана.

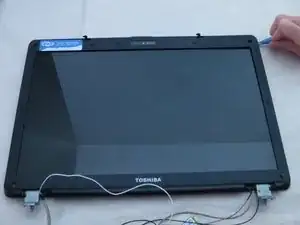

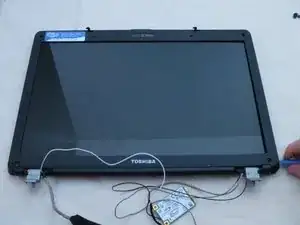

Используя пластиковый инструмент для вскрытия, подденьте верхнюю часть корпуса экрана и снимите её.

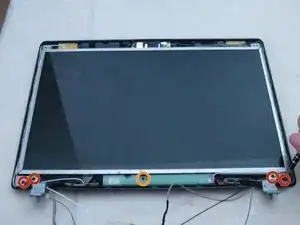

Отверткой Phillips #1 выкрутите четыре 4-мм винта.

Отверткой Phillips #1 выкрутите один 6-мм винт.

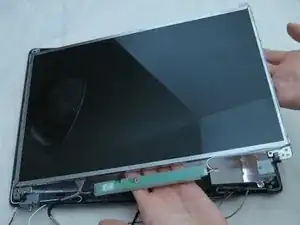

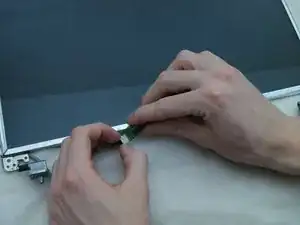

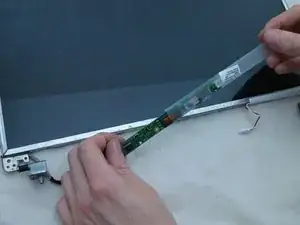

Пальцами снимите мелкие разъёмы с небольшой платы, прикреплённой к нижней части ЖК-экрана.

Чтобы получить доступ ко второму разъёму, потребуется снять защитную пластиковую крышку. Не забудьте поставить её обратно при установке следующего экрана.

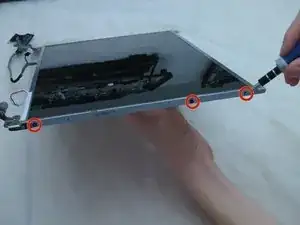

Отверткой Phillips #1 выкрутите шесть 3-мм винтов по бокам экрана — по три с каждой стороны.

Пальцами снимите две металлические планки, которые держали эти винты.
