Замена вентилятора охлаждения Toshiba Satellite L305-S5946

Поместите ноутбук вверх дном так, чтобы петли дисплея были обращены от вас.

Сдвиньте защелку отсека для левой батареи влево.

Сдвиньте защелку отсека для правой батареи вправо и удерживайте.

Продолжая удерживать защелку, используйте пластиковый инструмент для вскрытия, чтобы приподнять и снять крышку отсека для батареи.

Снимите батарею.

Ослабьте два винта с удерживающей головкой в левом нижнем углу отсека жесткого диска крестовой отверткой Phillips #1 до характерного щелчка.

Поднимите крышку отсека жесткого диска с помощью немаркого инструмента для вскрытия.

Это откроет доступ к жесткому диску.

Сдвиньте жесткий диск влево пальцами.

Извлеките жесткий диск, вставив инструмент для вскрытия под правую сторону диска и аккуратно подняв его.

С помощью крестовой отвертки Phillips #1 поверните винт на крышке оперативной памяти до характерного щелчка.

Это винт с удерживающей головкой и остается с крышкой.

Снимите крышку отсека оперативной памяти, вставив пластиковый инструмент в выемку и приподняв.

Отожмите белые и серебристые фиксирующие защелки по обеим сторонам планки оперативной памяти ногтями.

Планка оперативной памяти должна выскочить под углом.

Оттяните планку оперативной памяти от компьютера.

Повторите шаги 6 и 7, чтобы удалить другую установленную планку оперативной памяти.

Поставьте ноутбук в нормальное положение так, чтобы экран был обращен к вам.

Снимите пластиковую планку на правой крайней кромке клавиатуры с помощью пластикового инструмента для вскрытия.

Вставьте инструмент с любого конца планки.

Поднимайте вверх и переходите к другому концу, повторяя поднимание каждые одну–две дюйма.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в вентилятор и канал охлаждения процессора.

Удалите два винта 3 мм по верхнему краю клавиатуры крестовой отверткой Phillips #00.

Это не винты с удерживающей головкой, и после ослабления они могут свободно перемещаться по сборке.

Отожмите верхнюю часть клавиатуры от корпуса с помощью пластикового инструмента для вскрытия.

Аккуратно возьмитесь за верхнюю часть клавиатуры и потяните её вверх и в сторону экрана.

ВНИМАНИЕ: сильное натяжение может повредить черный ленточный кабель под клавиатурой.

Осторожно нажмите две защелки, фиксирующие черный ленточный кабель.

Чтобы отсоединить черный ленточный кабель от материнской платы, сдвиньте клавиатуру в направлении экрана.

Теперь вы можете безопасно отделить клавиатуру от ноутбука.

Поместите ноутбук вверх дном так, чтобы петли дисплея были обращены от вас.

Для следующих шагов используйте крестовую отвертку Phillips #1.

Удалите двенадцать винтов 6 мм, расположенных по периметру нижней части ноутбука.

Удалите винт 6 мм, расположенный в нижней средней части устройства.

Удалите три винта 3 мм, расположенные в батарейном отсеке.

Удалите один винт 4 мм, расположенный рядом с оперативной памятью.

Поставьте ноутбук в нормальное положение так, чтобы экран был обращен к вам.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в вентилятор и канал охлаждения процессора.

Снимите пять винтов 6 мм в слоте клавиатуры крестовой отверткой Phillips #1.

Это не винты с удерживающей головкой, и после ослабления они могут свободно перемещаться по сборке.

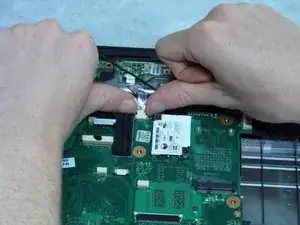

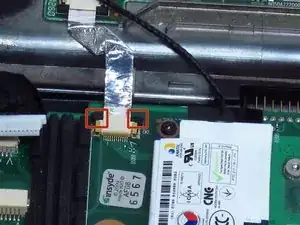

Зафиксируйте белый гибкий шлейф, аккуратно потянув за две черные защелки.

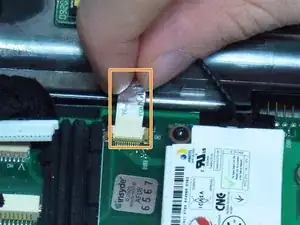

Снимите белый гибкий шлейф, потянув его на себя.

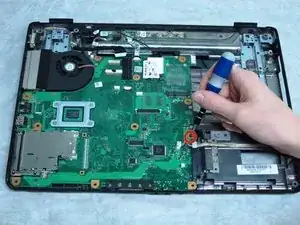

Снимите разъем с синим, красным, черным и белым проводами с помощью пинцета.

Отделите верхнюю панель корпуса ноутбука от нижней, используя инструмент для поддевания по бокам корпуса, чтобы разъединить их.

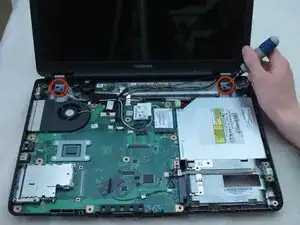

Удалите четыре винта 6 мм с двух шарнировых прокладок, используя отвертку Phillips #1.

Для следующих действий используйте пинцет:

Снимите разъем с черным и белым проводом.

Снимите разъем с черным, зеленым, красным, желтым и белым проводами.

Пальцами снимите большой разъем, расположенный в верхнем правом углу материнской платы, как показано.

ВНИМАНИЕ: не допускать попадания деталей или мусора в вентилятор и канал охлаждения процессора.

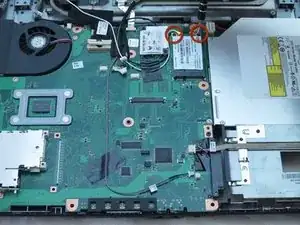

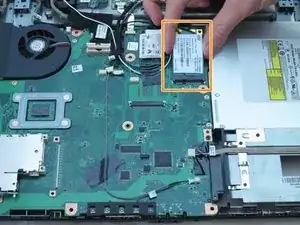

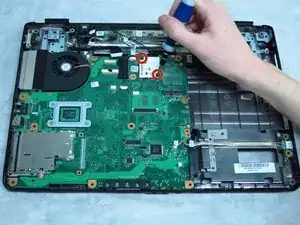

Удалите два винта 3 мм с платы с черно-белыми проводами, используя отвертку Phillips #00 или Phillips #1.

Это не удерживаемые винты; после ослабления они могут свободно перемещаться в сборке.

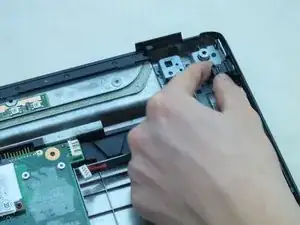

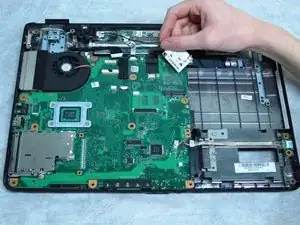

Осторожно снимите плату пальцами.

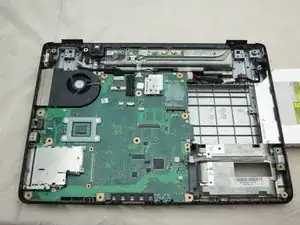

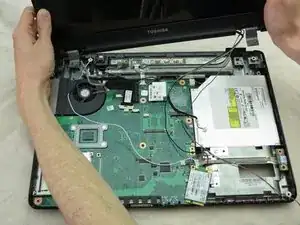

Снимите узел дисплея и отложите его в сторону.

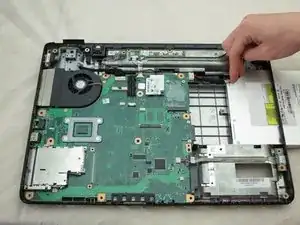

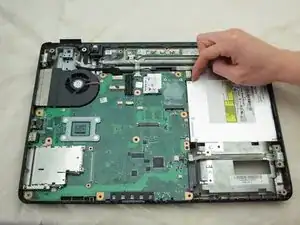

Выдвиньте DVD из отсека справа, сдвинув его пальцами.

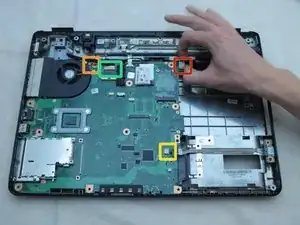

Отсоедините разъем питания.

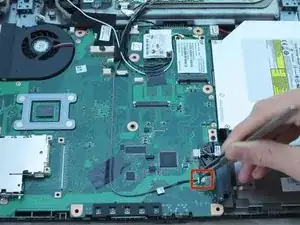

Отсоедините разъем с одним красным и одним черным проводом.

Этот разъем может быть спрятан под проводом вентилятора охлаждения.

Отсоедините разъем с красным, желтым, зеленым, белым и черным проводами.

Снимите большой разъем рядом с вентилятором.

Снимите кабель и гнездо разъема питания из корпуса, аккуратно потянув.

Осторожно нажмите на две черные защелки до упора.

Снимите серебристый гибкий шлейф с разъемов, аккуратно потянув.

ВНИМАНИЕ: не допускать попадания деталей или мусора в вентилятор и канал охлаждения процессора.

Удалите винт 6 мм рядом с жестким диском, используя отвертку Phillips #1.

Это не удерживаемый винт; после ослабления он может свободно перемещаться в сборке.

Удалите два винта 3 мм с платы, подключенной к черному проводу, используя отвертку Phillips #00.

Это не удерживаемые винты; после ослабления они могут свободно перемещаться в сборке.

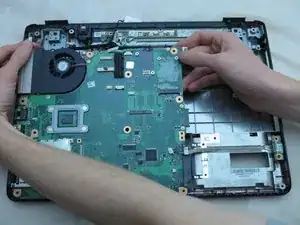

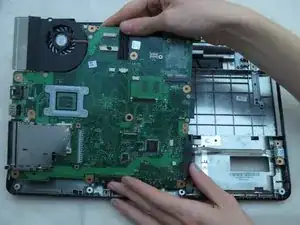

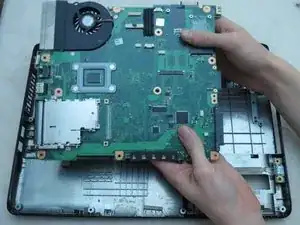

Осторожно приподнимите верхнюю правую часть материнской платы. Потяните ее вверх, вправо и от себя.

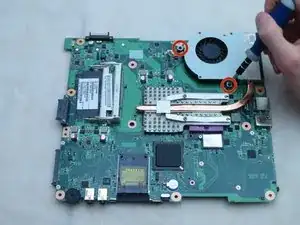

Переверните материнскую плату. Удалите два винта 3 мм с вентилятора, используя отвертку Phillips #1.

Снимите корпус с красным, синим и желтым проводами, используя пальцы.

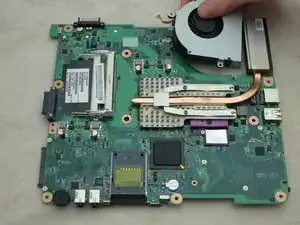

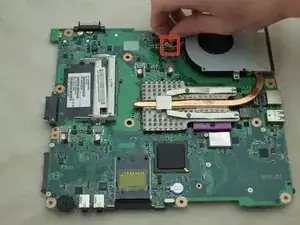

Снимите вентилятор с радиатора, используя пальцы.
