Замена разъёма питания Toshiba Satellite L305-S5946

Положите ноутбук экраном вниз так, чтобы петли дисплея были от вас.

Сдвиньте защёлку левого отсека батареи влево.

Сдвиньте защёлку правого отсека батареи вправо и удерживайте.

Продолжайте удерживать защёлку, используя пластиковый инструмент для вскрытия, подденьте и снимите крышку отсека батареи.

Снимите батарею.

Ослабьте два удерживающих винта в левом нижнем углу жесткого диска крестовой отвёрткой Phillips #1 до щелчка.

Подденьте крышку отсека жесткого диска пластиковым нецарапающим инструментом iFixit.

Это откроет доступ к жесткому диску.

Сдвиньте жесткий диск влево, используя пальцы.

Извлеките жесткий диск, вставив инструмент iFixit под правую сторону жесткого диска и аккуратно подняв его.

Крестовой отвёрткой Phillips #1 поверните винт на крышке оперативной памяти до щелчка.

Это удерживающий винт панели, он остаётся с крышкой.

Снимите крышку модуля оперативной памяти, вставив пластиковый инструмент для вскрытия в выемку и поддев вверх.

Отодвиньте белые и серебристые фиксирующие защёлки по обе стороны модуля оперативной памяти ногтями.

Модуль оперативной памяти должен выскочить под углом.

Оттяните модуль оперативной памяти от компьютера.

Повторите шаги 6 и 7 для снятия другого модуля оперативной памяти, если он установлен.

Поставьте ноутбук в нормальное положение так, чтобы экран был обращён к вам.

Снимите полосу пластика на правом крайнем краю клавиатуры с помощью пластикового инструмента для вскрытия.

Вставьте пластиковый инструмент на любом конце полосы.

Поднимайте вверх и переходите к другому концу, повторяя подъём каждые один–два дюйма.

ПРЕДУПРЕЖДЕНИЕ: не допускайте попадания металлических деталей или мусора в вентилятор и воздуховод процессора.

Удалите два винта 3 мм на верхнем крае клавиатуры крестовой отвёрткой Phillips #00.

Это не удерживающие винты панели, и после ослабления они могут свободно перемещаться в сборке.

Отожмите верхнюю часть клавиатуры от корпуса с помощью пластикового инструмента для вскрытия.

Осторожно схватите верхнюю часть клавиатуры и потяните её вверх и в направлении экрана.

ПРЕДУПРЕЖДЕНИЕ: чрезмерное усилие может повредить чёрный ленточный кабель под клавиатурой.

Аккуратно нажмите на две защёлки, фиксирующие чёрный ленточный кабель.

Чтобы извлечь чёрный ленточный кабель с материнской платы, сдвиньте клавиатуру в направлении экрана.

Теперь вы можете безопасно отделить клавиатуру от ноутбука.

Положите ноутбук экраном вниз так, чтобы петли дисплея были от вас.

Для следующих шагов используйте крестовую отвёртку Phillips #1.

Удалите двенадцать винтов 6 мм, расположенных по периметру нижней части ноутбука.

Удалите винт 6 мм, расположенный в нижней средней части устройства.

Удалите три винта 3 мм, находящиеся в батарейном отсеке.

Удалите один винт 4 мм, расположенный рядом с оперативной памятью.

Поставьте ноутбук в нормальное положение так, чтобы экран был обращён к вам.

ПРЕДУПРЕЖДЕНИЕ: не допускайте попадания металлических деталей или мусора в вентилятор и воздуховод процессора.

Крестовой отвёрткой Phillips #1 удалите пять винтов 6 мм в слоте клавиатуры.

Это не удерживающие винты панели, и после ослабления они могут свободно перемещаться в сборке.

Зафиксируйте белый ленточный кабель, аккуратно потянув за две чёрные защёлки.

Снимите белый ленточный кабель, потянув его на себя.

Снимите разъём с синим, красным, чёрным и белым проводами с помощью пинцета.

Отделите верхнюю крышку ноутбука от нижней, используя инструмент для вскрытия по бокам корпуса, чтобы поддеть и разъединить их.

Переверните ноутбук так, чтобы он стоял в обычном положении.

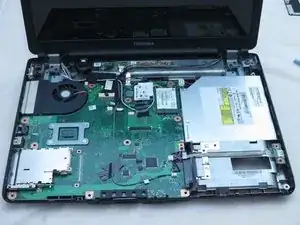

Откройте ноутбук так, чтобы экран был обращён к вам.

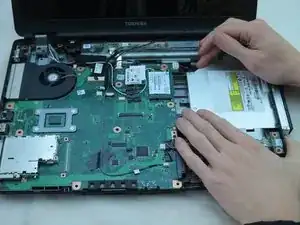

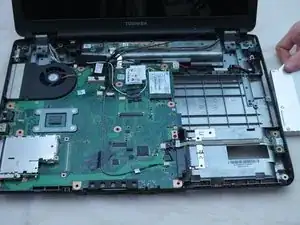

Аккуратно выньте привод DVD, сдвинув его пальцами через отверстие с правой стороны.

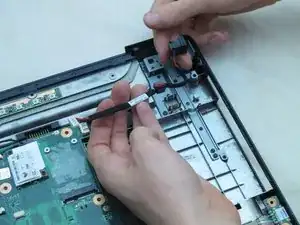

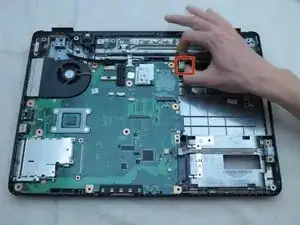

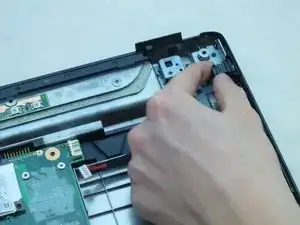

Аккуратно выньте соединитель с двумя чёрными и двумя красными проводами из гнезда, сдвинув его пальцами. Осторожно поднимите гнездо питания вверх.
