Замена петли Toshiba Satellite L305-S5875
Если петли ослабли из-за износа или сломались, что затрудняет использование компьютера, в этом руководстве показано, как получить доступ к петлям, затянуть их или при необходимости заменить на вашем Toshiba Satellite L305-S5875.
Шаг 1
Откройте ноутбук так, чтобы клавиатура была обращена к Вам.
Пальцами снимите тонкую пластиковую крышку над клавиатурой.
Возможность повреждения устройства: Не прикладывайте чрезмерную силу при снятии крышки — она может сломаться.
Шаг 2
Снимите два винта 4,8 мм под пластиковой крышкой, используя отвертку Phillips #00.
Шаг 3
Начиная сверху, аккуратно приподнимите клавиатуру настолько, чтобы вынуть её из разъёма.
Возможность повреждения устройства: НЕЛЬЗЯ тянуть клавиатуру после её извлечения из разъёма. Клавиатура подключена к материнской плате через кабель данных, и чрезмерное усилие может повредить кабель и ноутбук.
Шаг 4
Найдите кабель данных, подключённый к материнской плате.
Оттяните белый ZIF-разъём в сторону экрана, чтобы отсоединить его.
Оттяните чёрную ленточную клемму от экрана.
Шаг 5
После отключения чёрного ленточного кабеля извлеките клавиатуру из её корпуса.
Шаг 6

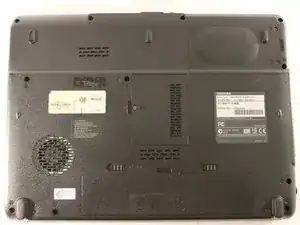

Закройте ноутбук и переверните его.
Снимите 13 винтов при помощи отвертки Phillips #00.
Шаг 7

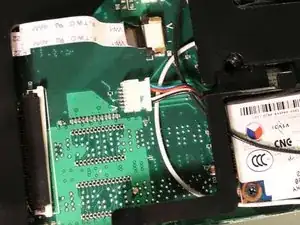

Аккуратно отсоедините ленточный кабель.
Аккуратно отсоедините многоцветный кабель.
Шаг 8
Осторожно отведите верхний корпус от нижнего корпуса ноутбука.
Шаг 9

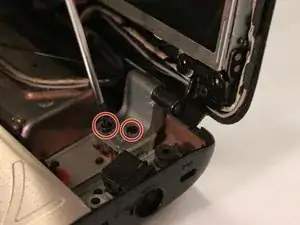

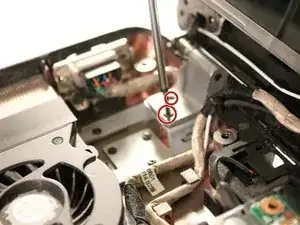

Открутите два винта на шарнире. (Будьте осторожны, чтобы не повредить соседние провода)
Показаны обе петли, но заменять обе может быть не обязательно.
Поздравляем, теперь вы можете снять и заменить петлю!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
