Замена нижней крышки корпуса Toshiba Satellite L305-S5946

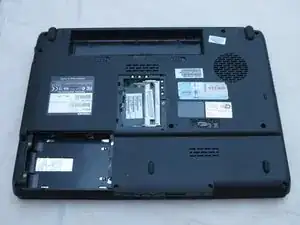

Положите ноутбук вверх дном так, чтобы петли дисплея были от вас.

Сдвиньте защёлку левого отсека батареи влево.

Сдвиньте защёлку правого отсека батареи вправо и удерживайте.

Продолжая удерживать защёлку, используйте пластиковый монтажный инструмент, чтобы приподнять и снять крышку отсека батареи.

Извлеките батарею.

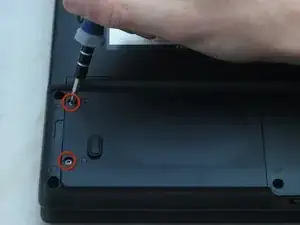

Ослабьте два фиксированных винта в нижнем левом углу отсека жёсткого диска крестовой отвёрткой Phillips #1 до щелчка.

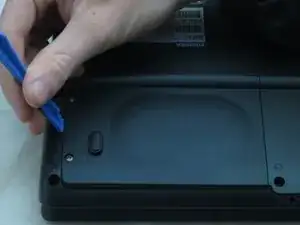

Поднимите крышку отсека жёсткого диска с помощью немаркого пластикового монтажного инструмента.

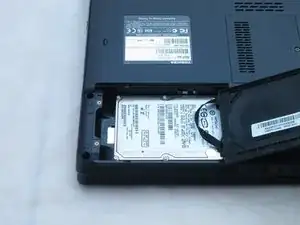

Это откроет доступ к жёсткому диску.

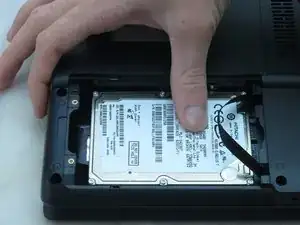

Сдвиньте жёсткий диск влево, используя пальцы.

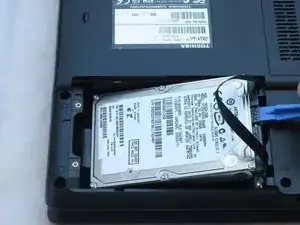

Извлеките жёсткий диск, вставив монтажный инструмент iFixit под правую сторону жёсткого диска и аккуратно поддев его вверх.

Используя крестовую отвёртку Phillips #1, поверните винт на крышке ОЗУ до щелчка.

Это фиксирующий винт панели и остаётся с крышкой.

Снимите крышку отсека ОЗУ, вставив пластиковый монтажный инструмент в выемку и подняв её.

Оттолкните белые и серебристые фиксирующие защёлки от каждой стороны планки ОЗУ, используя ногти.

Планка ОЗУ должна откинуться под углом.

Отведите планку ОЗУ от компьютера.

Повторите шаги 6 и 7, чтобы удалить вторую планку ОЗУ, если она установлена.

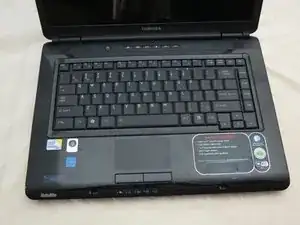

Поставьте ноутбук в рабочее положение так, чтобы экран был направлен к вам.

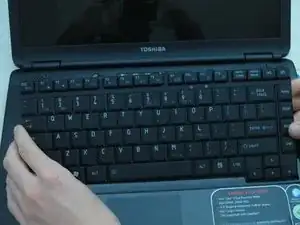

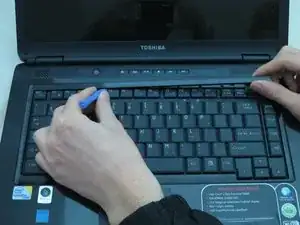

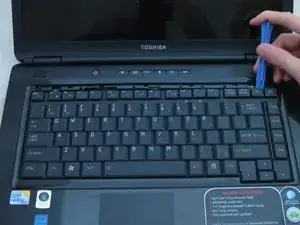

Снимите полоску пластика на самом правом краю клавиатуры с помощью пластикового монтажного инструмента.

Вставьте пластиковый монтажный инструмент на любом конце полоски.

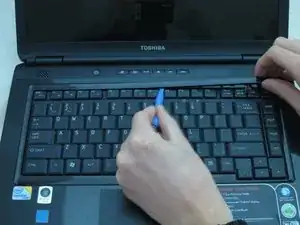

Поднимайте вверх и переходите к другому концу, повторяя процесс подъёма каждые один–два сантиметра.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в канал и кожух вентилятора процессора.

Удалите два 3-мм винта в верхней кромке клавиатуры крестовой отвёрткой Phillips #00.

Это не фиксирующие винты панели и после ослабления будут свободно перемещаться по сборке.

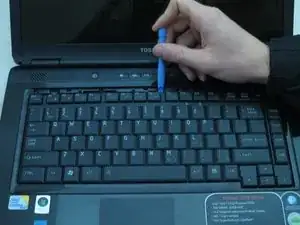

Подденьте верхнюю часть клавиатуры от корпуса с помощью пластикового монтажного инструмента.

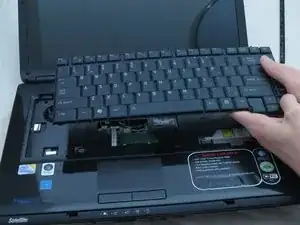

Осторожно захватите верх клавиатуры и потяните его вверх и в направлении экрана.

ВНИМАНИЕ: сильное натяжение может повредить чёрный ленточный кабель под клавиатурой.

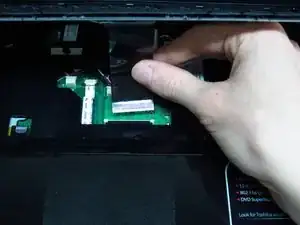

Аккуратно отожмите две защёлки, фиксирующие чёрный ленточный кабель.

Чтобы извлечь чёрный ленточный кабель из материнской платы, сдвиньте клавиатуру в направлении экрана.

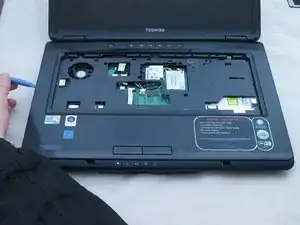

Теперь вы можете безопасно отделить клавиатуру от ноутбука.

Положите ноутбук вверх дном так, чтобы петли дисплея были от вас.

Для следующих шагов используйте крестовую отвёртку Phillips #1.

Удалите двенадцать 6-мм винтов, которые обрамляют нижнюю часть ноутбука.

Удалите 6-мм винт, расположенный в нижней средней части устройства.

Удалите три 3-мм винта, расположенные в отсеке батареи.

Удалите один 4-мм винт, расположенный рядом с ОЗУ.

Поставьте ноутбук в рабочее положение так, чтобы экран был направлен к вам.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в канал и кожух вентилятора процессора.

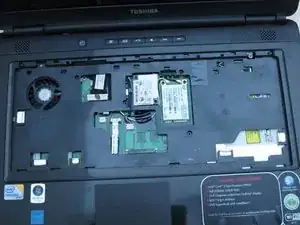

С помощью крестовой отвёртки Phillips #1 удалите пять 6-мм винтов в проёме клавиатуры.

Это не фиксирующие винты панели и после ослабления будут свободно перемещаться по сборке.

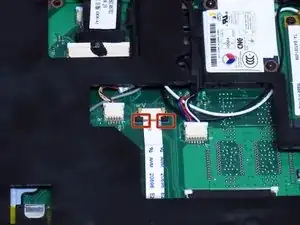

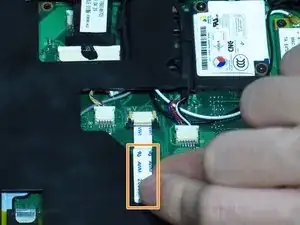

Зафиксируйте белый ленточный кабель, аккуратно потянув за две черные защелки.

Снимите белый ленточный кабель, потянув его на себя.

Снимите разъем с синим, красным, черным и белым проводами с помощью пинцета.

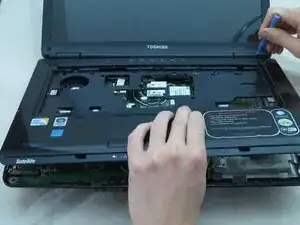

Отделите верхнюю часть корпуса ноутбука от нижней, используя инструмент для вскрытия по бокам корпуса, чтобы поддеть и разомкнуть их.
