Замена процессора Toshiba Satellite L305-S5946

Положите ноутбук дном вверх так, чтобы петли дисплея были ориентированы от Вас.

Сдвиньте защёлку отсека левой батареи влево.

Сдвиньте защёлку отсека правой батареи вправо и удерживайте.

Продолжая удерживать защёлку, используйте пластиковый инструмент для вскрытия, чтобы приподнять и снять крышку отсека батареи.

Извлеките батарею.

Ослабьте два удерживающих винта в левом нижнем углу жёсткого диска крестовой отверткой Phillips #1 до щелчка.

Поднимите крышку отсека жёсткого диска с помощью немаркого пластикового инструмента для вскрытия.

Это откроет доступ к жёсткому диску.

Сдвиньте жёсткий диск влево, используя пальцы.

Извлеките жёсткий диск, поддев правую сторону инструменом для вскрытия и аккуратно подняв его.

С помощью крестовой отвертки Phillips #1 поверните винт на крышке оперативной памяти до щелчка.

Это удерживающий винт панели и остаётся с крышкой.

Снимите крышку отсека оперативной памяти, вставив пластиковый инструмент в выемку и поддев её вверх.

Оттолкните белые и серебристые фиксирующие защёлки по обе стороны планки оперативной памяти ногтями.

Планка оперативной памяти должна отщелкнуться под углом.

Оттяните планку оперативной памяти от компьютера.

Повторите шаги 6 и 7, чтобы извлечь другую установленную планку оперативной памяти.

Поставьте ноутбук в рабочее положение так, чтобы экран был направлен к Вам.

Снимите полосу пластика на самом правом краю клавиатуры с помощью пластикового инструмента для вскрытия.

Вставьте пластиковый инструмент на любой конец полосы.

Поднимайте вверх и продвигайтесь к другому концу, повторяя поднимание каждые один-два дюйма.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в вентилятор и канал охлаждения процессора.

Удалите два винта 3 мм по верхнему краю клавиатуры крестовой отверткой Phillips #00.

Это не удерживающие винты панели, и после ослабления они могут свободно перемещаться по сборке.

Отожмите верхнюю часть клавиатуры от корпуса с помощью пластикового инструмента для вскрытия.

Аккуратно захватите верх клавиатуры и потяните её вверх и в сторону экрана.

ВНИМАНИЕ: чрезмерное усилие может повредить чёрный ленточный кабель под клавиатурой.

Осторожно нажмите два фиксатора, удерживающих чёрный ленточный кабель.

Чтобы отсоединить чёрный ленточный кабель от материнской платы, сдвиньте клавиатуру к экрану.

Теперь Вы можете безопасно отделить клавиатуру от ноутбука.

Положите ноутбук дном вверх так, чтобы петли дисплея были ориентированы от Вас.

Для следующих шагов используйте крестовую отвертку Phillips #1.

Удалите двенадцать винтов 6 мм, расположенных по периметру дна ноутбука.

Удалите винт 6 мм, расположенный в нижней средней части устройства.

Удалите три винта 3 мм, находящиеся в отсеке батареи.

Удалите один винт 4 мм, расположенный рядом с оперативной памятью.

Поставьте ноутбук в рабочее положение так, чтобы экран был направлен к Вам.

ВНИМАНИЕ: не допускайте попадания деталей или мусора в вентилятор и канал охлаждения процессора.

С помощью крестовой отвертки Phillips #1 удалите пять винтов 6 мм в проёме клавиатуры.

Это не удерживающие винты панели, и после ослабления они могут свободно перемещаться по сборке.

Зафиксируйте белый ленточный кабель, слегка потянув за две чёрные защёлки.

Снимите белый ленточный кабель, потянув его на себя.

Снимите разъём с синим, красным, чёрным и белым проводами с помощью пинцета.

Отделите верхнюю панель ноутбука от нижней, используя инструмент для вскрытия по бокам корпуса, чтобы поддеть и разъединить их.

Отвинтите четыре винта длиной 6 мм на двух петлевых подкладках крестовой отвёрткой Phillips #1.

Для следующих шагов используйте пинцет:

Снимите разъём с чёрным и белым проводом.

Снимите разъём с чёрным, зелёным, красным, жёлтым и белым проводами.

Снимите большим пальцем крупный разъём, расположенный в правом верхнем углу материнской платы, как показано.

ВНИМАНИЕ: не допускать попадания деталей или мусора в вентилятор процессора и воздуховод.

Отвинтите два винта длиной 3 мм с платы, на которой находятся чёрный и белый провода, используя крестовую отвёртку Phillips #00 или Phillips #1.

Это не фиксирующие винты панели, и после ослабления они смогут свободно перемещаться по сборке.

Осторожно извлеките плату пальцами.

Снимите дисплейный модуль и отложите его в сторону.

Выдвиньте DVD-дисковод из правого отверстия, сдвинув его пальцами.

Снимите разъём питания.

Снимите разъём с одним красным и одним чёрным проводом.

Этот разъём может быть скрыт под проводом вентилятора охлаждения.

Снимите разъём с красным, жёлтым, зелёным, белым и чёрным проводами.

Снимите крупный разъём рядом с вентилятором.

Осторожно извлеките кабель и гнездо питания из корпуса, потянув за них.

Осторожно нажмите на две чёрные защёлки до упора.

Снимите серебристый ленточный кабель с разъёмов, потянув его аккуратно.

ВНИМАНИЕ: не допускать попадания деталей или мусора в вентилятор процессора и воздуховод.

Отвинтите винт длиной 6 мм возле жёсткого диска крестовой отвёрткой Phillips #1.

Это не фиксирующий винт и после ослабления он будет свободно перемещаться по сборке.

Отвинтите два винта длиной 3 мм с платы, подключённой к чёрному проводу, используя крестовую отвёртку Phillips #00.

Это не фиксирующие винты и после ослабления они будут свободно перемещаться по сборке.

Аккуратно приподнимите правую верхнюю сторону материнской платы. Потяните её вверх и вправо, от себя.

Переверните материнскую плату. Отвинтите два винта длиной 3 мм на вентиляторе крестовой отвёрткой Phillips #1.

Снимите корпус с красным, синим и жёлтым проводами, используя пальцы.

Снимите вентилятор с радиатора, используя пальцы.

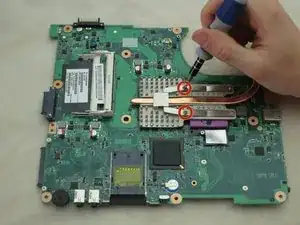

Отвинтите два винта длиной 3 мм, фиксирующие радиатор, крестовой отвёрткой Phillips #1.

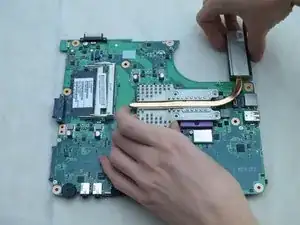

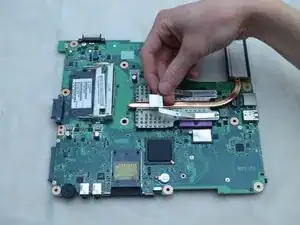

Снимите плоскую металлическую накладку, покрывающую радиатор, пальцами.

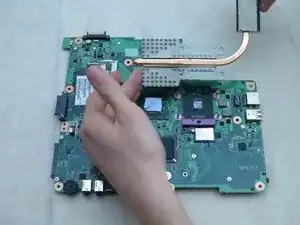

Поднимите радиатор вверх руками, чтобы снять его.

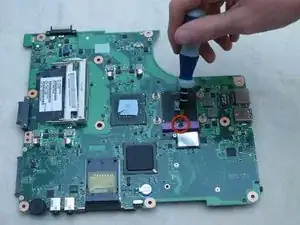

Отвинтите винт, фиксирующий процессор, используя отвёртку с плоским лезвием 3 мм.

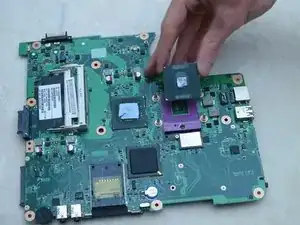

Снимите процессор пальцами.
