Замена ЖК-экрана Asus U47VC-DS51

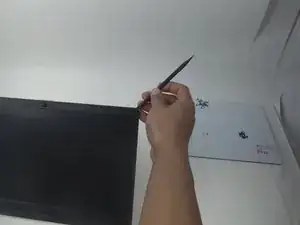

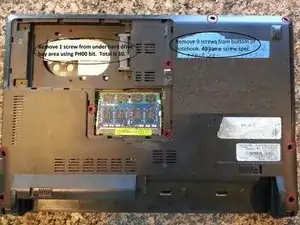

Снимите 9 винтов с нижней части ноутбука, используя биту PH00, плюс 1 винт под отсеком жёсткого диска.

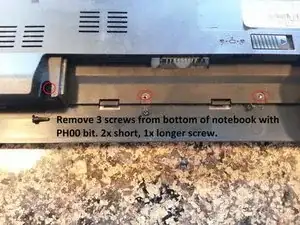

Снимите 3 винта с нижней части ноутбука, используя биту PH00. Один винт соответствует спецификации тех же 9 винтов, а два — короче.

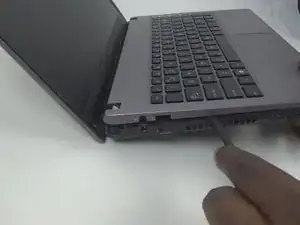

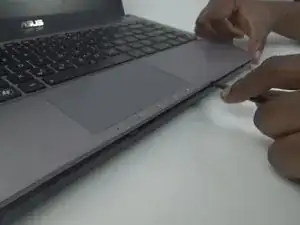

Используя чёрную лопатку, вставьте её плоский конец в щель между зонами, где цвет меняется с серого на чёрный.

Клавиатура закреплена очень плотно.

Осторожно протяните конец лопатки вдоль щели, обходя всю рамку.

Задние коннекторы короткие, поэтому при откидывании будьте осторожны.

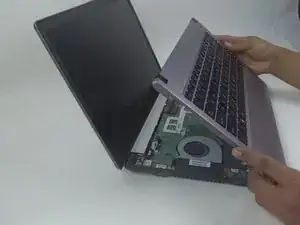

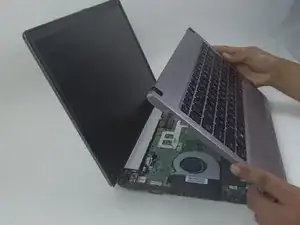

Поднимите клавиатуру с передней части, где она ближе всего к экрану.

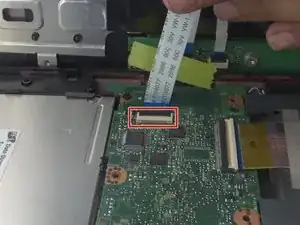

Отсоедините большой и маленький ZIF-разъёмы, подключённые к плате, перевернув светлую часть фиксатора.

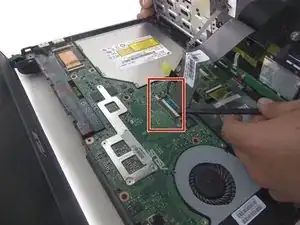

Снимите третий и последний ZIF-разъём на материнской плате, поднимая тёмную часть фиксатора.

Теперь компонент должен полностью освободиться.

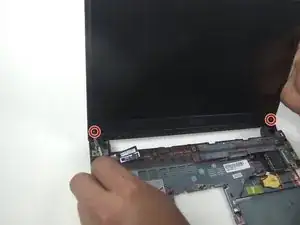

Открутите два винта с крестообразной шляпкой #00 длиной 4 мм.

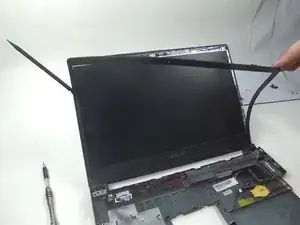

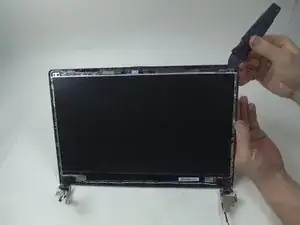

Используйте чёрную лопатку, чтобы отогнуть лицевую панель.

Лицевая панель приклеена.

Аккуратно оторвите лицевую панель от корпуса.

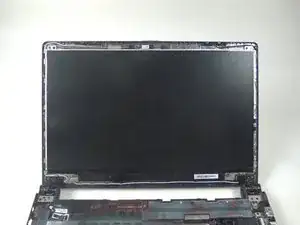

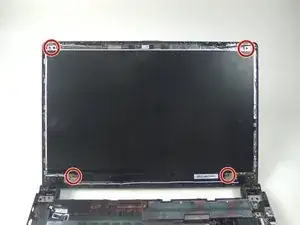

Открутите четыре винта с крестообразной шляпкой #00 длиной 3 мм, которые крепят экран к корпусу.

Когда устройство стоит вертикально, экран должен наклониться вперёд от верхней части.

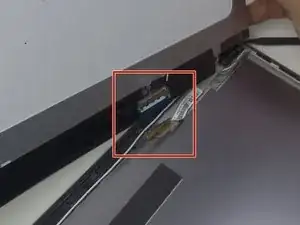

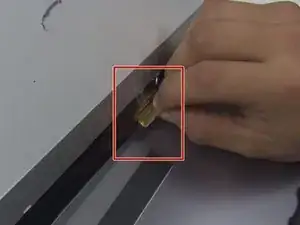

Освободите жёлтую соединительную ленту с помощью лопатки в нижней части экрана.

Тяните разъём прямо вниз — он отсоединится довольно легко.

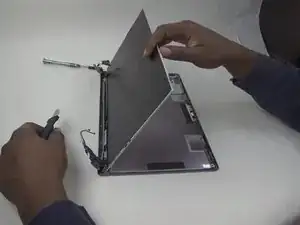

После этого экран можно будет снять.
