Замена материнской платы Asus U50F-RBBAG05

Переверните ноутбук так, чтобы была видна его нижняя часть.

Сдвиньте две защёлки на нижней стороне ноутбука в сторону краёв корпуса.

Сдвиньте левую защёлку влево, чтобы установить её в положение «разблокировано». Красная полоса рядом с защёлкой означает, что она разблокирована.

При удалении батареи вам нужно будет удерживать правую защёлку вправо, чтобы слот оставался разблокированным.

Удерживая правую защёлку нажатой, начните выдвигать батарею.

Извлеките старую батарею.

Далее вставьте новую батарею в пустой отсек. Отпустите правую защёлку, чтобы начать фиксировать новую батарею. Сдвиньте левую защёлку вправо, чтобы полностью зафиксировать батарею в гнезде. Красная полоса, видимая возле левой защёлки, должна исчезнуть. Это означает, что батарея зафиксирована.

Удалите шесть винтов крестовой отвёрткой Phillips #1.

Подденьте нижнюю панель ногтем или лопаткой.

Поднимите панель и снимите её.

Отодвиньте назад серебристые защёлки, показанные на изображении, пока не услышите/не почувствуете щелчок.

Оттяните модуль оперативной памяти и извлеките его.

Повторите для нижнего модуля оперативной памяти.

Удалите два винта крестовой отвёрткой Phillips #1.

Отодвиньте жёсткий диск обратно с помощью пальца.

Подденьте диск инструментом для открытия (или ногтем).

Оттяните жёсткий диск назад и поднимите вверх.

Полностью извлеките компонент.

Отверткой Phillips #1 отвинтите два винта, крепящие вентилятор к материнской плате.

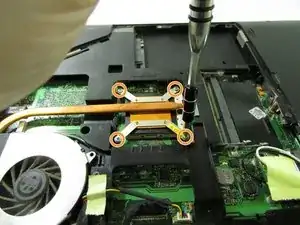

Снимите четыре винта на радиаторе.

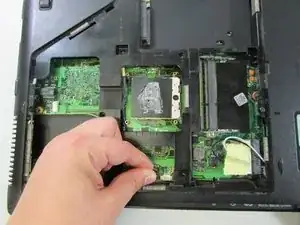

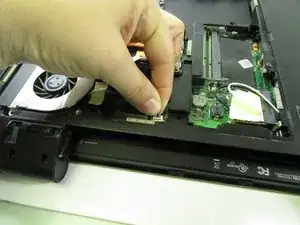

Оттяните собранный кабель от разъёма в том же направлении, в котором идут отдельные провода.

Риск повреждения устройства: тяните равномерно за разъём, чтобы никакие отдельные провода не перегибались чрезмерно.

Немного приподнимите радиатор, затем отведите назад.

Над вентилятором есть выступающая часть нижней панели, которую нужно вывести наружу.

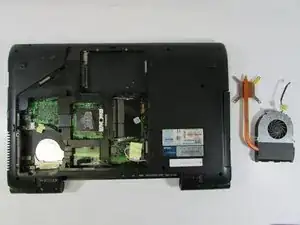

Поднимите и снимите вентилятор с радиатором.

Удалите один винт.

Используйте пластиковый инструмент для поддевания, чтобы выдавить привод с тыльной стороны.

Выньте привод и полностью удалите его.

При сборке привода расположите ноутбук так, чтобы основание было направлено вниз. Затем полностью вставьте привод. В противном случае привод может застрять и его будет трудно установить обратно.

Вставьте один из инструментов для поддевания под верхний угол клавиатуры, а другой инструмент под боковую сторону того же угла. Убедитесь, что инструмент попал под металлическую часть клавиатуры, а не только под верхний пластиковый слой. Затем подденьте угол вниз и выведите из-под выступа, под которым он расположен.

Далее сдвиньте инструмент на верхней стороне к следующему выступу и вставьте второй инструмент с другой стороны. Надавите вниз и подденьте клавиатуру.

Повторяйте тот же процесс до противоположного угла.

Когда клавиатура освободится, приподнимите её слегка и отключите соединительный кабель снизу.

Наконец, полностью снимите клавиатуру с компьютера.

Удалите шесть винтов из внешней нижней крышки.

Удалите четыре винта с петель.

Удалите три винта на внутренней нижней крышке.

Удалите три винта в области оптического привода.

Удалите два винта из металлической рамки.

Оттяните два связанные кабеля от разъёма в том же направлении, в котором идут отдельные провода.

Возможность повреждения устройства: тяните равномерно по всей ширине кабеля, чтобы отдельные провода не испытывали чрезмерного натяжения.

Вытяните ленточный кабель прямо из разъёма.

Возможность повреждения устройства: такие разъёмы встречаются довольно редко, поэтому внимательно проверьте, нет ли способа освободить разъём, прежде чем тянуть за ленточный кабель.

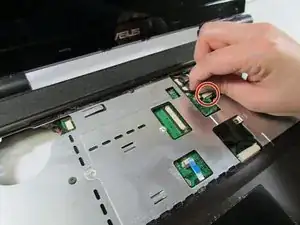

Оттяните один связанный кабель от разъёма в том же направлении, в котором идут отдельные провода.

Возможность повреждения устройства: тяните равномерно по всей ширине кабеля, чтобы отдельные провода не испытывали чрезмерного натяжения.

Поднимите и снимите верхнюю крышку.

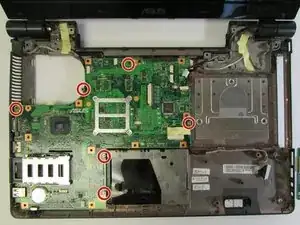

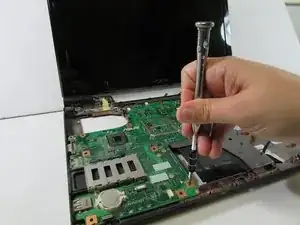

Удалите шесть винтов с материнской платы.

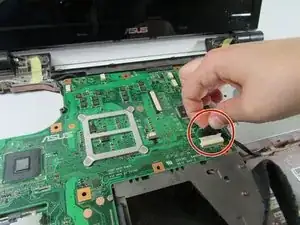

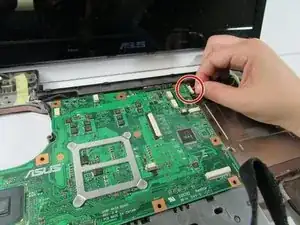

Оттяните три связанных кабеля от их разъёмов в том же направлении, в котором идут отдельные провода.

Возможность повреждения устройства: тяните равномерно по всей ширине каждого кабеля, чтобы отдельные провода не испытывали чрезмерного натяжения.

Переверните ноутбук.

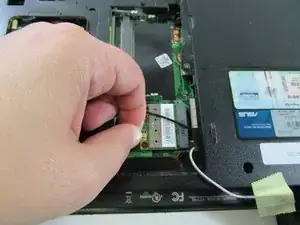

Отключите один провод.

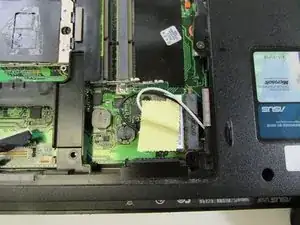

Снимите ленту, прикреплённую к белому проводу (которая не должна быть ни к чему подключена, но отключите её, если она подключена) и отключите чёрный провод.

Переверните ноутбук обратно и полностью снимите материнскую плату.
