Замена вентилятора охлаждения Asus U47VC-DS51

Снимите крышку отсека жёсткого диска.

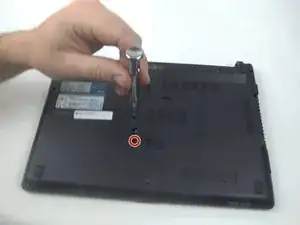

Открутите один винт Phillips #00 длиной 8 мм.

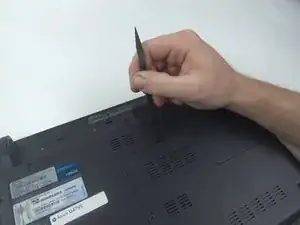

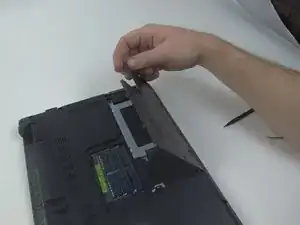

Используя чёрную лопатку, вставьте её плоский конец под крышку жёсткого диска и аккуратно подденьте по периметру, чтобы снять её.

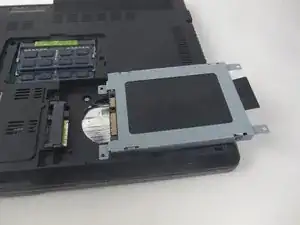

Извлеките жёсткий диск.

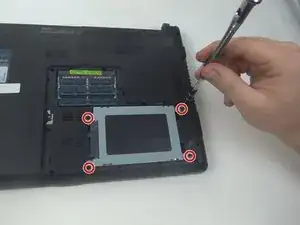

Открутите четыре винта Phillips #00 длиной 3 мм.

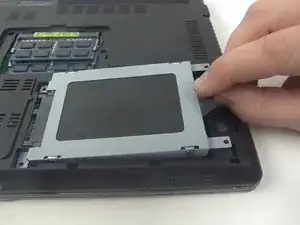

Потяните чёрную язычок жёсткого диска от ноутбука, чтобы освободить его.

Снимите 9 винтов с днища ноутбука, используя насадку PH00 + 1 винт под отсеком жёсткого диска.

Снимите 3 винта с днища ноутбука, используя насадку PH00. Один из них такой же длины, как и предыдущие 9, а два — короче.

Используя чёрную лопатку, вставьте её плоский конец в зазор между участками корпуса, где цвет меняется с серого на чёрный.

Клавиатура закреплена очень плотно.

Осторожно проведите концом лопатки вдоль зазора, обойдя весь корпус.

Задние разъёмы короткие, поэтому будьте осторожны при подъёме.

Подденьте клавиатуру спереди, где она ближе всего к экрану.

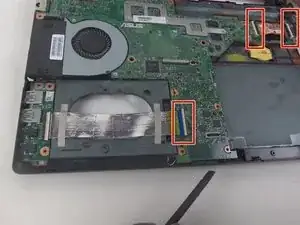

Отключите большие и маленькие ZIF-разъёмы, подключённые к материнской плате, перевернув светлую часть фиксатора.

Снимите третий и последний ZIF-разъём на материнской плате, перевернув тёмную часть фиксатора вверх.

Теперь компонент должен полностью освободиться.

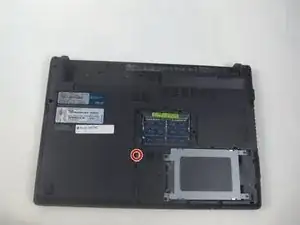

Открутите один винт длиной 8 мм, используя отвертку Phillips #00.

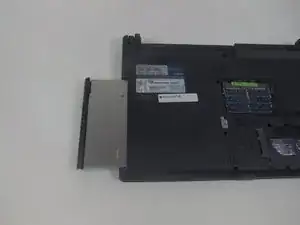

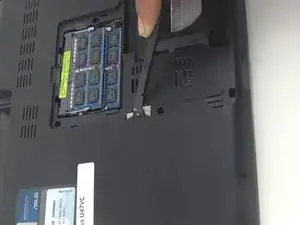

Слегка подденьте язычок чёрной лопаткой и аккуратно потяните оптический привод от ноутбука, чтобы извлечь его.

Используя чёрную лопатку, медленно поднимайте коннекторы кабелей и тяните их прочь от разъёмов.

Повторите операции для обоих кабелей.

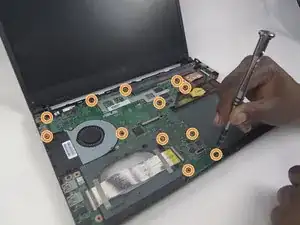

Открутите 12 винтов длиной 8 мм, используя отвертку Phillips #00.

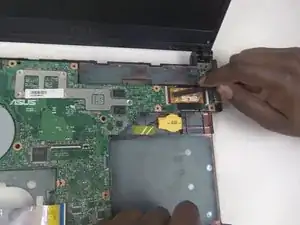

Поднимите материнскую плату и отсоедините два разъёма.

Отключите разъём вентилятора охлаждения.

Открутите 7 винтов длиной 8 мм, удерживающих вентилятор, используя отвертку Phillips #00.

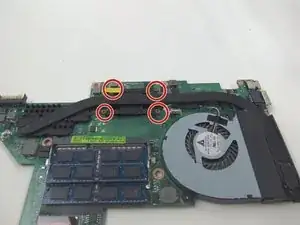

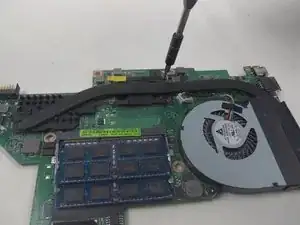

Используйте отвертку Phillips, чтобы ослабить четыре винта, удерживающие компонент на месте.

После ослабления винтов используйте чёрную лопатку, чтобы помочь отсоединить провода вентилятора от разъёма.

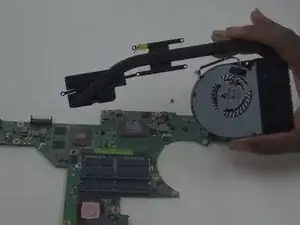

Вентилятор должен полностью освободиться.
