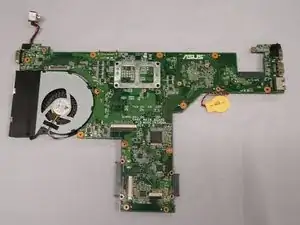

Замена материнской платы ASUS U46E-RAL7

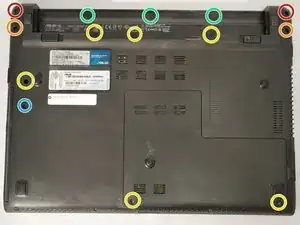

Удалите два (2) винта 9 мм x 4 мм с задней панели крестовой отверткой размера 0.

Удалите два (2) винта 7 мм x 4 мм с задней панели крестовой отверткой размера 0.

Удалите шесть (6) винтов 7 мм x 4 мм крестовой отверткой размера 0.

Удалите три (3) винта 3 мм x 3 мм крестовой отверткой размера 0.

Удалите один (1) винт 4 мм x 4 мм крестовой отверткой размера 0.

Снимите резиновые заглушки (4) пинцетом. Если заглушки трудно снять, тяните осторожно. Заглушки приклеены.

Удалите четыре (4) винта 7 мм x 4 мм крестовой отверткой размера 0.

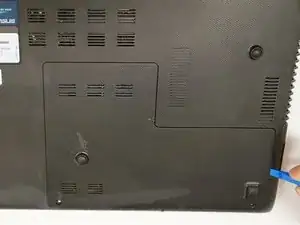

Снимите L-образную панель пластиковой лопаткой, вставив её в вырез вдоль стороны с USB-портом ноутбука.

Аккуратно нажмите пластиковой лопаткой вниз, пока часть панели не приподнимется.

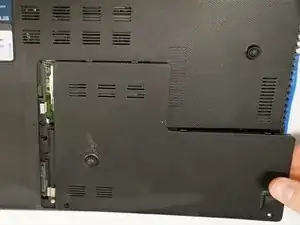

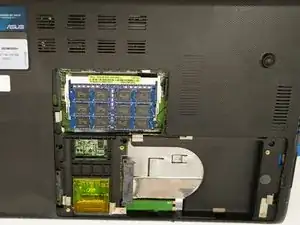

Снимите панель, отщёлкнув её пальцами.

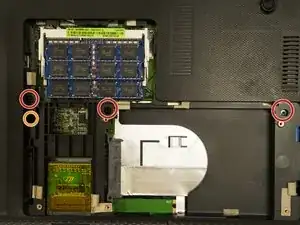

Удалите три (3) винта 5 мм x 4 мм крестовой отверткой размера 0.

Удалите один (1) винт 4 мм x 4 мм (ближайший к батарее) крестовой отверткой размера 0.

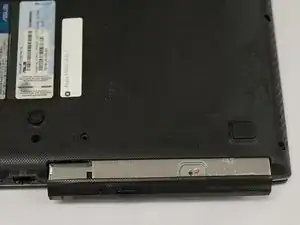

Извлеките привод CD-ROM, вставив пластиковой лопаткой между приводом и боковой панелью ноутбука.

Аккуратно нажмите вниз, чтобы извлечь привод.

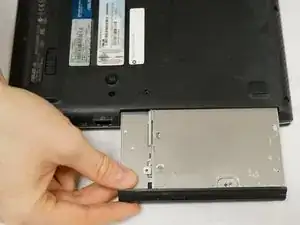

Вытяните привод прямо, чтобы удалить его из ноутбука.

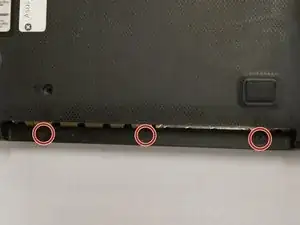

Удалите три (3) винта 3 мм x 3 мм крестовой отверткой размера 0.

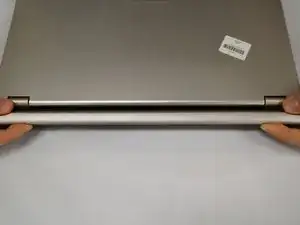

Переверните устройство так, чтобы экран открывался от Вас, и снимите крышку шарнира за экраном.

Поместите указательные пальцы под крышку шарнира и аккуратно потяните вверх.

Крышка легко отщёлкивается.

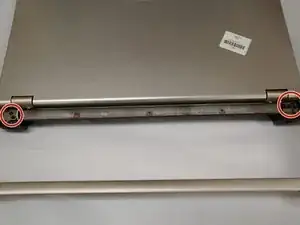

Удалите пять (5) винтов 5 мм x 4 мм из отсеков шарниров устройства крестовой отверткой размера 0.

Откройте экран.

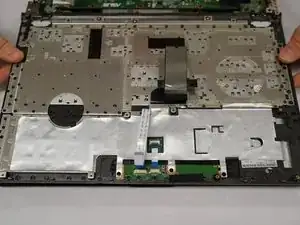

Аккуратно приподнимите панель клавиатуры. Клавиатура соединена с материнской платой двумя шлейфами.

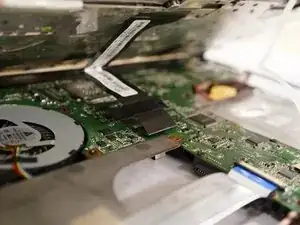

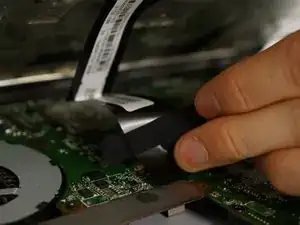

Чтобы отключить шлейфы, подожмите ногтями выступающую пластиковую часть у основания разъёма. Услышите мягкий щелчок — шлейф освободится. Повторите для второго шлейфа.

Снимите клавиатуру с компьютера, чтобы получить доступ к материнской плате.

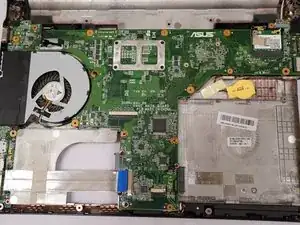

Удалите четыре (4) винта 7 мм x 4 мм крестовой отверткой размера 0.

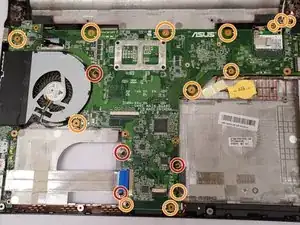

Удалите тринадцать (13) винтов 5 мм x 4 мм крестовой отверткой размера 0.

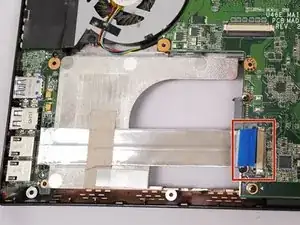

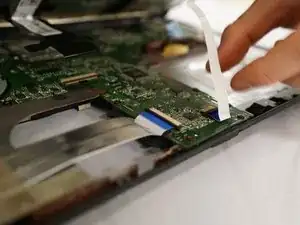

Отключите шлейф в нижнем левом углу материнской платы.

Подожмите ногтями выступающую пластиковую часть у основания разъёма. Услышите мягкий щелчок — шлейф освободится.

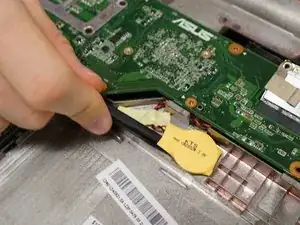

Отключите один (1) разъём с бело/красно/чёрными проводами, поддев его лопаткой.

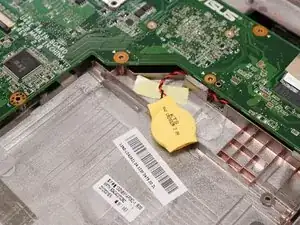

Отключите один (1) разъём с красно/чёрными проводами, поддев его нейлоновой лопаткой.

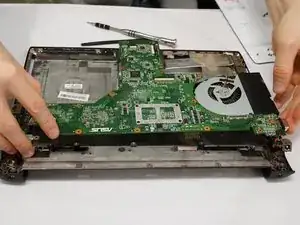

Вставьте указательные пальцы под материнскую плату в верхних углах платы. Медленно сдвигайте пальцы к центру платы, аккуратно приподнимая. Материнская плата легко выйдет из корпуса устройства.
