Замена аудиоплаты ASUS U46E-RAL7

Открутите два (2) винта размером 9 мм × 4 мм с задней панели с помощью отвёртки с крестообразным шлицем №0.

Открутите два (2) винта размером 7 мм × 4 мм с задней панели с помощью отвёртки с крестообразным шлицем №0.

Открутите шесть (6) винтов размером 7 мм × 4 мм с помощью отвёртки с крестообразным шлицем №0.

Открутите три (3) винта размером 3 мм × 3 мм с помощью отвёртки с крестообразным шлицем №0.

Открутите один (1) винт размером 4 мм × 4 мм с помощью отвёртки с крестообразным шлицем №0.

Удалите четыре (4) резиновых заглушки с помощью пинцета. Если заглушки не снимаются легко, тяните аккуратно. Заглушки приклеены.

Открутите четыре (4) винта размером 7 мм × 4 мм с помощью отвёртки с крестообразным шлицем №0.

Снимите L-образную панель с помощью пластиковой инструмента для вскрытия, вставив его в выемку на стороне USB-портов ноутбука.

Аккуратно надавите на инструмент, пока часть панели не поднимется.

Снимите панель руками.

Открутите три (3) винта размером 5 мм × 4 мм с помощью отвёртки с крестообразным шлицем №0.

Открутите один (1) винт размером 4 мм × 4 мм (расположен ближе всего к батарее) с помощью отвёртки с крестообразным шлицем №0.

Извлеките привод компакт-дисков, вставив пластиковый инструмент для вскрытия между приводом и боковой стороной ноутбука.

Аккуратно нажмите, чтобы выдвинуть привод.

Вытяните привод прямо наружу, чтобы извлечь его из ноутбука.

Открутите три (3) винта размером 3 мм × 3 мм с помощью отвёртки с крестообразным шлицем №0.

Переверните устройство так, чтобы ноутбук открывался в сторону от вас, чтобы снять крышку петли за экраном.

Поместите указательные пальцы под крышку петли и аккуратно потяните вверх.

Крышка легко снимется со щелчком.

Открутите пять (5) винтов размером 5 мм × 4 мм из отсеков петель устройства с помощью отвёртки с крестообразным шлицем №0.

Откройте экран.

Осторожно приподнимите панель клавиатуры. Клавиатура будет соединена с материнской платой двумя лентами.

Чтобы отсоединить ленты, используйте ногти, чтобы аккуратно нажать на выступающую пластиковую часть у основания разъёма. Раздастся лёгкий щелчок, и лента освободится. Повторите для второй ленты.

Извлеките клавиатуру из компьютера, чтобы открыть доступ к материнской плате.

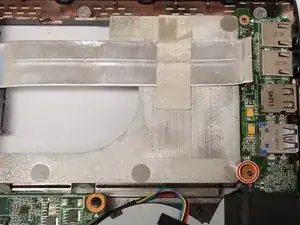

Открутите один (1) винт размером 5 мм × 4 мм с помощью отвёртки с крестообразным шлицем №0.

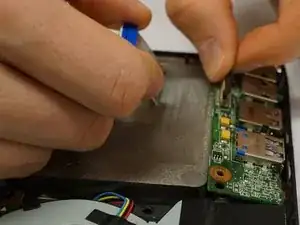

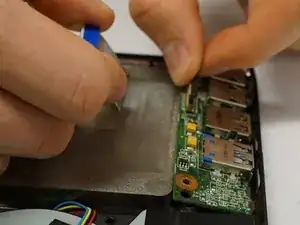

Поднимите чёрный ленточный разъём на аудиоплате. Плата выйдет из корпуса устройства.

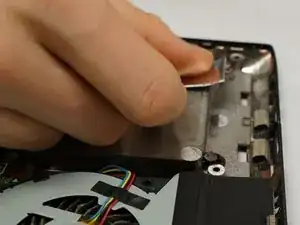

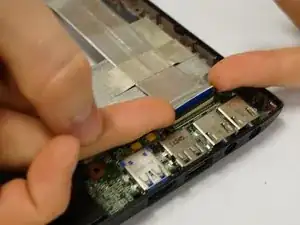

Используя обе руки, потяните аудиоплату в сторону центра устройства, а затем вверх, чтобы извлечь её.
