Замена ЖК-дисплея Lenovo X130e

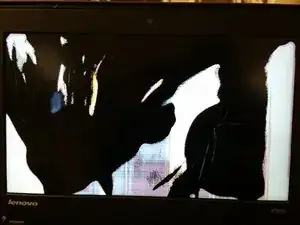

Прежде чем заказывать новый ЖК-дисплей, определите, разбит ли старый или поврежден. Если он поврежден, выключите устройство и извлеките батарею.

Пока дисплей разбит, обращайтесь с ним осторожно. Экран может треснуть еще больше.

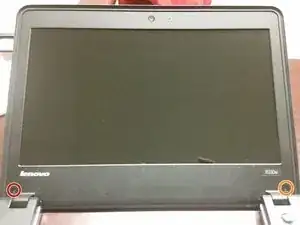

Открутите два винта на рамке ЖК-дисплея. По одному винту с каждой стороны. Используйте отвертку Phillips #1 для этого.

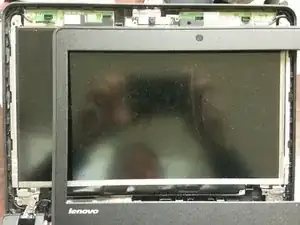

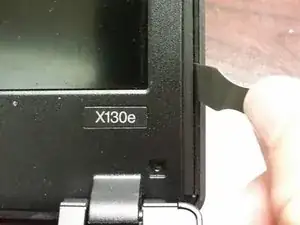

После того как винты сняты, используйте лопатку для удаления рамки ЖК-дисплея. Обходите вокруг рамки, чтобы снять ее.

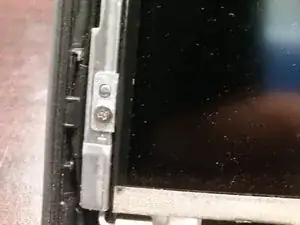

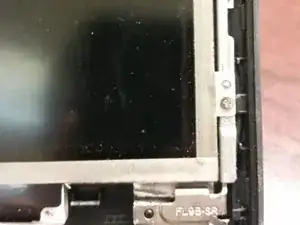

Удалите 4 винта, удерживающих ЖК-дисплей. По два с каждой стороны. Используйте отвертку Phillips #0 для этого.

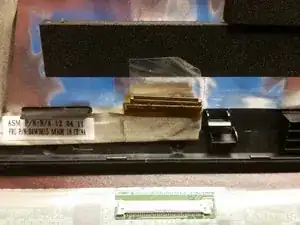

После снятия винтов подденьте сломанный ЖК-дисплей, чтобы получить доступ к кабелю LVDS. Когда вы получили доступ к кабелю LVDS, ослабьте ленту, удерживающую его на месте.

Уберите сломанный ЖК-дисплей для переработки.

Приобретите новый ЖК-дисплей. Проверьте его на наличие повреждений перед установкой.

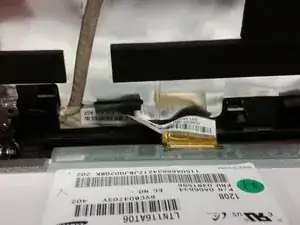

Подключите кабель LVDS к новому ЖК-дисплею. Плотно прижмите ленту после подключения. Примечание: Лента на кабеле может быть изношена. Замените ленту, если вы беспокоитесь, что кабель может выпасть.

Закрепите ЖК-дисплей в корпусе ЖК-дисплея. Используйте 4 винта, ранее снятых.

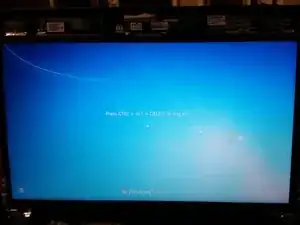

Включите ноутбук, чтобы проверить новый ЖК-дисплей. Если он работает, защелкните рамку назад на ноутбуке. Завершите сборку ноутбука.

Когда новый ЖК-дисплей протестирован и подтвержден, что он исправен, установите рамку обратно.

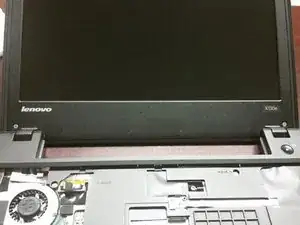

Совместите рамку с корпусом ЖК-дисплея. Как только вы выровняли ее, защелкните обратно на системе. После защелкивания прикрутите рамку двумя винтами, которые были ранее сняты.

Вставьте батарею ноут

Перевод руководства с ifixit.com
