Замена SSD в Alienware M15-P97F
В этом руководстве показано, как установить и закрепить твердотельный накопитель M.2 2280 (SSD) в Alienware M15 – P97F.
Перед началом замены SSD обязательно сохраните и сделайте резервные копии важных документов, подготовьте новый накопитель M.2 SSD, выключите устройство и отключите ноутбук от внешнего источника питания.
Во время замены обязательно отключите аккумулятор перед работой внутри устройства. Также важно повторно подключить аккумулятор после установки нового SSD.
После установки нового SSD в этом руководстве будет показано, как активировать новый диск, чтобы пользователи могли получить к нему доступ из папки на основном диске.
Шаг 1

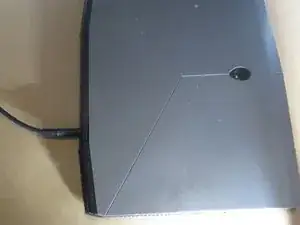

Выключите компьютер, удерживая кнопку питания в течение пяти секунд.
Отключите компьютер от всех подключенных устройств и источников питания.
Шаг 2

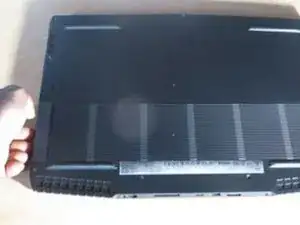

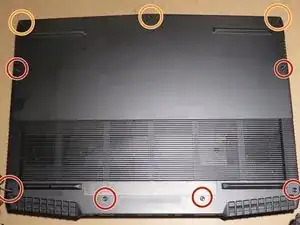

Используйте крестовую отвертку Phillips #1, чтобы открутить шесть винтов 2,4 мм на нижней панели компьютера.

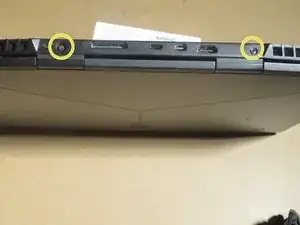

Также удалите два винта, расположенные рядом с основанием кабеля питания.
Ослабьте три штатных винта, расположенные ближе всего к тачпаду.
Снимите заднюю крышку корпуса.
Шаг 3

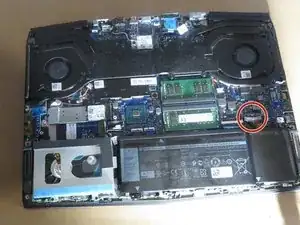

При снятии или установке деталей аккумулятор должен быть отключён.

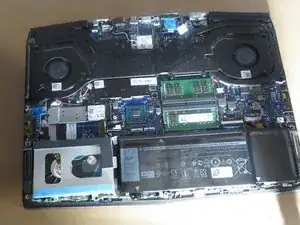

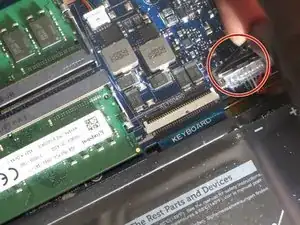

Отключите кабель аккумулятора от системной платы.
Шаг 4

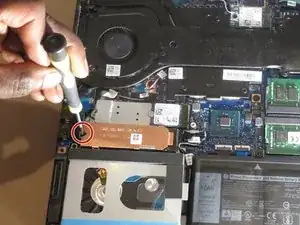

Используйте крестовую отвертку Phillips #1, чтобы выкрутить один винт M2x25, который удерживает твердотельный накопитель.
Сдвиньте SSD из разъёма, чтобы извлечь его из системы.
Всегда удерживайте SSD за края.
Шаг 5

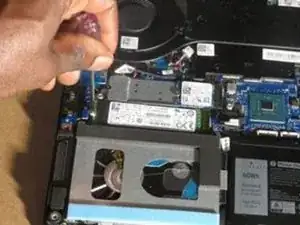

Вставьте твердотельный накопитель M.2 2280 в слот M.2 card slot 2.
Наденьте тепловой экран M.2 2280 на рамку.
Используйте крестовую отвертку Phillips #1, чтобы вернуть винт M2x25 и закрепить SSD.
Шаг 6

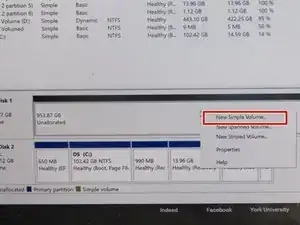

Чтобы смонтировать твердотельный накопитель в качестве основного диска, перейдите в Управление дисками. Щёлкните правой кнопкой мыши по нераспределённому диску, затем левой кнопкой — по пункту «Создать простой том».
Вас проведут через 5 экранов:

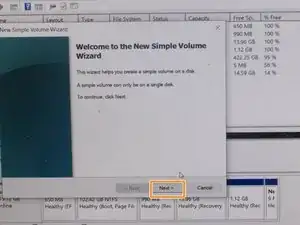

Приветствие мастера создания простого тома: нажмите «Далее».
Указание размера тома: выберите объём памяти, который хотите выделить (1000 МБ = 1 ГБ). Затем нажмите «Далее».
Шаг 7

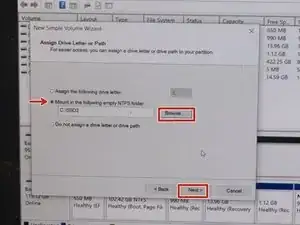

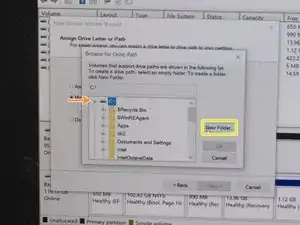

Назначение буквы диска или пути: выберите «Подключить как папку NTFS» (Mount in the following empty NFTS folder), нажав «Обзор».
Теперь выберите диск для монтирования, щёлкнув по диску — появится выпадающий список.
Найдите подходящее место на диске. Затем создайте пустую папку или выберите существующую пустую папку. Нажмите «ОК», затем «Далее».

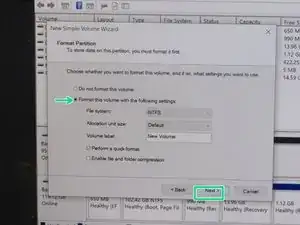

Убедитесь, что выбрана опция «Форматировать этот том с следующими параметрами» с настройками по умолчанию, затем нажмите «Далее».
Чтобы завершить мастер создания простого тома, нажмите «Готово».
Заключение
Для сборки устройства выполните шаг 3 в обратном порядке до шага 1.
Перевод руководства с ifixit.com
