Замена вентилятора ЦП Alienware x51 r3
В этом руководстве показано, как удалить старый вентилятор процессора и установить новый вентилятор процессора в настольном компьютере Alienware x51 r3. Это следует выполнить, если пользователь заметил чрезмерный нагрев компьютера.
Для выполнения руководства потребуется крестовая отвертка #0. Набор игольчатых плоскогубцев также может понадобиться для некоторых шагов.
Перед началом пользователь должен убедиться, что компьютер выключен и отключен от источника питания.
Шаг 1

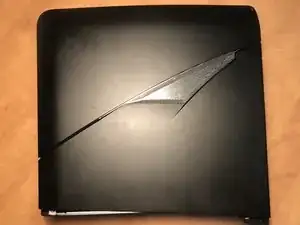

Положите корпус так, чтобы кнопка питания находилась в дальнем правом углу и была обращена вправо.

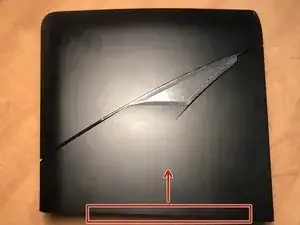

Разблокируйте боковую панель по нижнему краю, сдвинув её ребро в сторону верхнего края. Снимите панель с корпуса.
Осторожно отогните крышку, так как она всё ещё будет прикреплена к корпусу кабелем подсветки. Поставьте панель на чистую, устойчивую поверхность в подготовке к следующему шагу.
Шаг 2

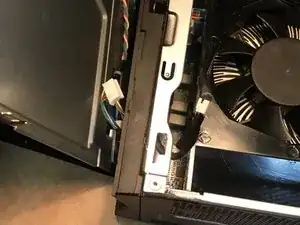

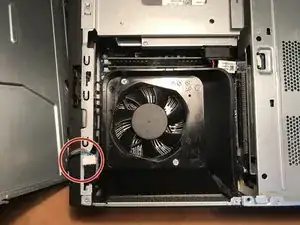

Отключите кабель от разъёма на плате компьютера, используя либо руки, либо игольчатые плоскогубцы. Кабель подсветки останется прикреплённым к корпусу.
Безопасно отложите крышку корпуса, когда будете готовы продолжить.
Шаг 3

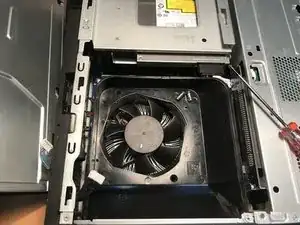

С помощью крестовой отвертки #0 отверните винты, соединяющие крышку вентилятора с вентилятором, вращая отвертку против часовой стрелки. Поднимите крышку вентилятора из корпуса и отложите в сторону.
Шаг 4

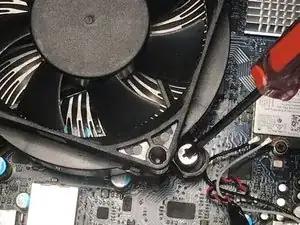

С помощью крестовой отвертки #0 отверните винты, соединяющие вентилятор с материнской платой, вращая отвертку против часовой стрелки.
Чтобы избежать деформации, старайтесь откручивать каждый угол понемногу, а не откручивать полностью одну сторону прежде, чем переходить к следующей.
Шаг 5

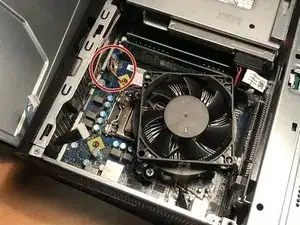

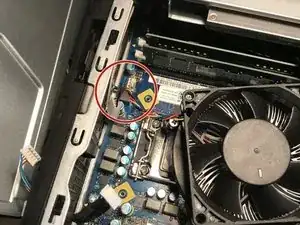

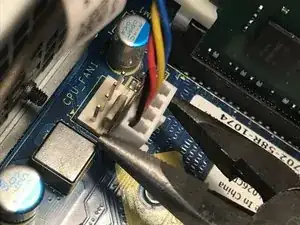

Используя либо руки, либо маленькие игольчатые плоскогубцы, аккуратно отсоедините кабель, соединяющий вентилятор с компьютером.
Не вырывайте кабель прямо. Вместо этого постарайтесь пошевелить плоскогубцами взад-вперёд, чтобы отсоединить.
Шаг 6

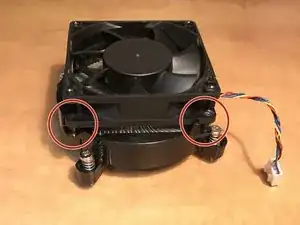

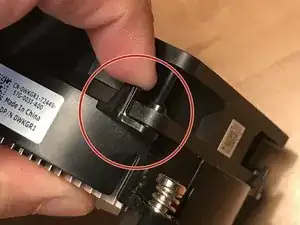

Большим и указательным пальцами подденьте четыре защёлки, удерживающие вентилятор на радиаторе.
Шаг 7

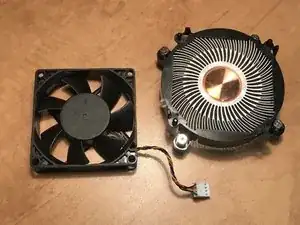

Установите новый или очищенный вентилятор на радиатор и нажмите на углы, чтобы зафиксировать вентилятор на радиаторе.
Убедитесь, что вентилятор расположен так, чтобы подавать воздух в радиатор, а не выдувать из него.
Заключение
После установки нового вентилятора процессора компьютер пользователя должен работать более эффективно.
Перевод руководства с ifixit.com
