Acer Aspire TimelineX 4820T-6645 Замена модуля Wi‑Fi
Если модуль Wi‑Fi неисправен, используйте это руководство для его снятия и замены. Для работы вам понадобятся запасной модуль Wi‑Fi, пинцет и крестообразная отвертка PH 1. Эта процедура простая и не требует глубоких знаний о компьютерах.
Шаг 1

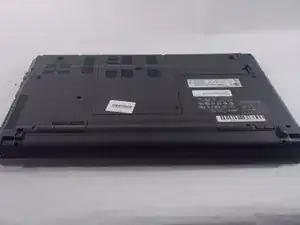

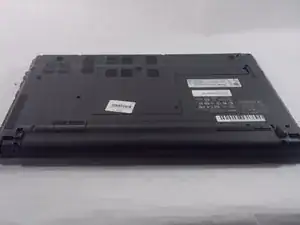

Переверните ноутбук так, чтобы нижняя часть была направлена вверх, а батарея — к вам.
Шаг 2

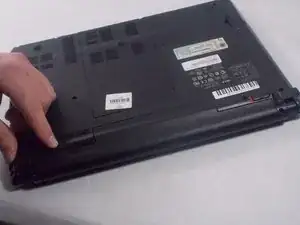

Защёлка справа — фиксирующая. Сдвиньте эту защёлку вправо, чтобы разблокировать её (теперь должен быть виден красный индикатор).
Сдвиньте левую защёлку влево и удерживайте её в этом положении.
Шаг 3

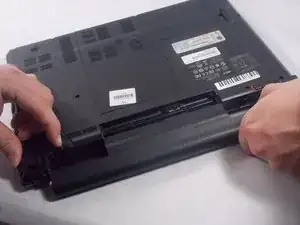

Удерживая левую защёлку влево, батарея легко вытягивается из ноутбука.
Шаг 4

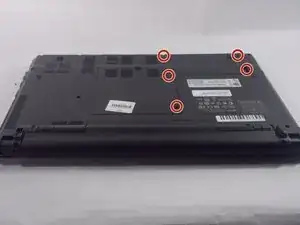

Переверните ноутбук и снимите винты (PH#1, длина 8 мм), фиксирующие заднюю крышку.

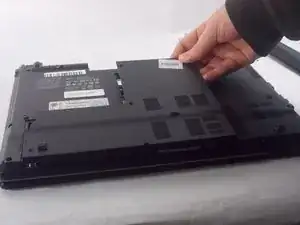

Снимите заднюю крышку с ноутбука.
Шаг 5

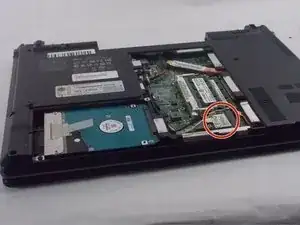

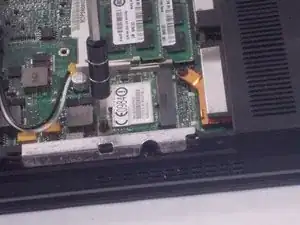

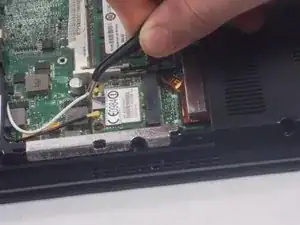

Отсоедините два антенных кабеля от платы WLAN, как показано ниже.
Чёрный провод — контакт 1 (левый), белый провод — контакт 2 (правый)
Шаг 6
Снимите винт (PH#1, длина 3 мм), фиксирующий плату WLAN к корпусу ноутбука.
Шаг 7

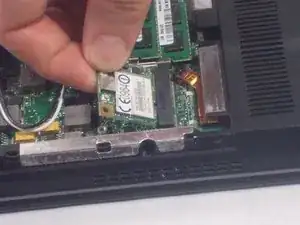

Отсоедините и извлеките плату WLAN из разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
