Acer Aspire TimelineX 4830T-6682 Замена аудиопорта/USB-модуля
Аудиопорт/USB-модуль не является часто выходящей из строя деталью; сначала следует проверить подключенные устройства, чтобы убедиться в их работоспособности. Если подключенные устройства функционируют, нужно переустановить необходимые драйверы с сайта Acer, чтобы исключить программные проблемы. Если программные драйверы не решают проблему, предполагается, что аудиопорт/USB-модуль вышел из строя и требует замены.
Это руководство содержит простые шаги по замене аудиопорта/USB-модуля в Acer Aspire TimelineX 4830T-6682 с использованием минимального набора инструментов, которые можно приобрести локально или через iFixit. Пожалуйста, обязательно выполните предварительные процедуры.
Шаг 1
Отверните один винт крестовой отверткой Phillips #0.
Используйте пластиковый инструмент для вскрытия верхней части панели, чтобы снять её и получить доступ к оперативной памяти.
Другой способ снять панель — сдвинуть её в сторону от ноутбука. Затруднённость сдвига зависит от состояния вашего ноутбука.
Шаг 2
После снятия панели найдите планки оперативной памяти. Они должны находиться в нижнем правом углу.
Вокруг планок есть защёлки, которые нужно отвести назад. После отведения защёлок аккуратно потяните модуль оперативной памяти на себя, чтобы извлечь его.
Шаг 3
Снимите одиннадцать винтов, которые крепят заднюю панель к корпусу ноутбука, используя биту Phillips J0.
Шаг 4
Установите ноутбук в вертикальное положение; нижняя передняя панель с тачпадом в этот момент должна легко отщёлкнуться.
Снимите нижнюю переднюю панель тачпада, используя изогнутые пинцеты, чтобы отсоединить единственный шлейф, подключённый к материнской плате.
Шаг 5
Далее отсоедините четыре шлейфа клавиатуры от материнской платы так же, как мы сделали с нижней передней панелью тачпада.
Шаг 6
Наконец, с помощью монтажного инструмента аккуратно подденьте по краю клавиатуру, чтобы отделить её от корпуса ноутбука.
Шаг 7
Батарея находится со стороны, ближайшей к экрану.
Аккуратно приподнимите её. Она всё ещё будет подключена белым, красным и чёрным проводами.
Шаг 8
Тяните за белую штекерную колодку — она должна легко отсоединиться.
Удалите батарею из устройства.
Шаг 9

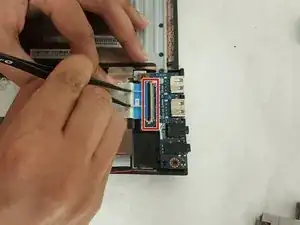

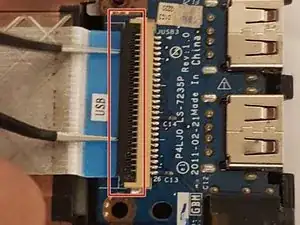

Подденьте чёрный фиксатор шлейфа порта/USB вверх пинцетом, чтобы освободить ленточный кабель.
Шаг 10

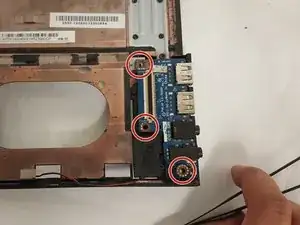

Отверните винты 3,6 мм на 1,9 мм, крепящие аудиопорт/USB-модуль, используя крестовую отвертку Phillips #1.
Шаг 11

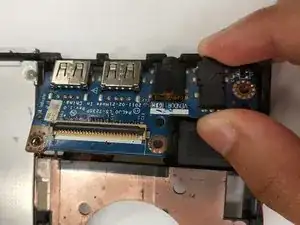

Извлеките аудиопорт/USB-модуль из шасси ноутбука.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
