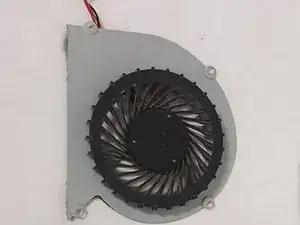

Замена вентилятора Acer Aspire TimelineX 4830T-6682

Удалите единственный винт крестовой отверткой Phillips #0.

Используйте пластиковый инструмент для вскрытия на верхней части панели, чтобы снять её и получить доступ к оперативной памяти.

Другой способ снять панель — сдвинуть её в сторону от ноутбука. Сложность сдвига зависит от состояния вашего ноутбука.

После снятия панели найдите модуль памяти. Он должен находиться в нижнем правом углу.

Вокруг модуля памяти расположены фиксаторы, которые нужно отвести назад. После снятия фиксаторов вытяните планку памяти на себя, чтобы извлечь её.

Снимите одиннадцать винтов, которые крепят заднюю панель к ноутбуку, используя биту Phillips J0.

Установите ноутбук в вертикальное положение; нижняя передняя панель с тачпадом теперь должна легко отстегиваться.

Снимите нижнюю переднюю панель тачпада, используя наклонные пинцеты для отсоединения единственного шлейфа, подключённого к материнской плате.

Далее отсоедините четыре шлейфа клавиатуры от материнской платы так же, как мы делали с нижней передней панелью тачпада.

Наконец, используя инструмент для вскрытия, осторожно подденьте вдоль кромки клавиатуры, чтобы отделить её от корпуса ноутбука.

Батарея находится со стороны, ближе к экрану.

Осторожно поднимите её. Она всё ещё будет подключена белым, красным и чёрным проводами.

Оттяните белую колодку — она должна легко отсоединиться.

Удалите батарею из устройства.

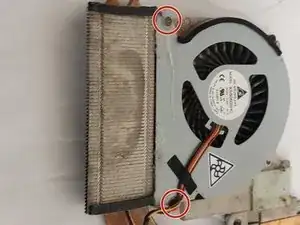

Удалите винты размером 3.4 мм на 1.9 мм с радиатора вентилятора крестовой отверткой Phillips #0.

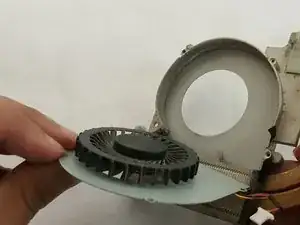

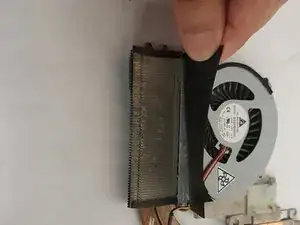

Снимите пластиковый пылезащитный кожух вентилятора.

Удалите два винта 3.4 мм на 1.9 мм, которые теперь оголились.

Отделите вентилятор от радиатора.
