Замена жесткого диска Dell Precision 5510
Эти шаги описывают, как удалить жесткий диск из Precision Dell 5510. Ознакомьтесь с требованиями для снятия задней крышки и аккумулятора.
Шаг 1
Откройте створаку корпуса системы, чтобы открыть доступ к винтам под ней (обозначены 1 на изображении).
Удалите 12 винтов, которые фиксируют нижнюю крышку компьютера.
Шаг 2
Подденьте края нижней крышки и поднимите ее, чтобы снять с компьютера.
Шаг 3
Отключите соединение, которое связывает аккумулятор с компьютером.
Шаг 4
Удалите четыре винта JIS #0 длиной 4,0 мм, окружающих аккумулятор.
Шаг 5
Осторожно извлеките аккумулятор из компьютера.
Шаг 6

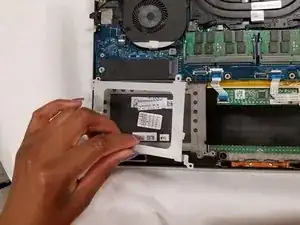

Удалите четыре винта длиной 4,0 мм с помощью отвертки Phillips 1 и извлеките кронштейн жесткого диска.
Шаг 7
Отключите жесткий диск и извлеките его. (У нас нет жесткого диска для показа, но посмотрите изображение на месте, откуда необходимо отключить жесткий диск.)
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
