Замена твердотельного накопителя (SSD) M.2 на Dell Precision 3510
В этом руководстве описывается, как разобрать ваш компьютер Dell Precision 3510 для замены твердотельного накопителя (SSD) формата M.2. Перед тем как следовать этому руководству, ознакомьтесь со страницами устранения неполадок и убедитесь, что твердотельный накопитель (SSD) формата M.2 необходимо заменить.
Перед началом замены твердотельного накопителя (SSD) формата M.2 на Dell Precision 3510 полностью выключите компьютер и отключите все внешние устройства. Вы можете выключить компьютер, удерживая кнопку питания в правом верхнем углу клавиатуры в течение 10-15 секунд.
Шаг 1
Переверните компьютер так, чтобы вы смотрели на его нижнюю часть.
Используйте отвертку Phillips #000, чтобы удалить восемь винтов длиной 6.5 мм из крышки основания.
Шаг 2
Используйте инструмент для вскрытия, чтобы осторожно поддеть крышку основания компьютера.
Удалите крышку основания с ноутбука.
Шаг 3
Используя отвертку Phillips #000, удалите два винта длиной 5.5 мм из аккумулятора.
Шаг 4
Осторожно отключите кабель, соединенный с верхней частью аккумулятора.
Удалите аккумулятор из ноутбука.
Шаг 5
Используйте отвертку Phillips #000, чтобы удалить единственный винт длиной 3 мм, удерживающий твердотельный накопитель M.2 на системной плате.
Шаг 6

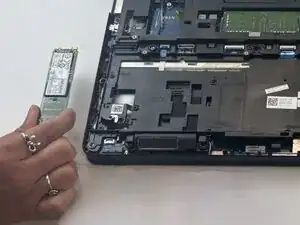

Осторожно извлеките твердотельный накопитель M.2 из системной платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
