Замена экрана Dell Precision 5510
В этом руководстве описаны шаги по демонтажу экрана на ноутбуке Dell Precision 5510. Перед началом ознакомьтесь с требованиями к снятию задней крышки.
Шаг 1
Откройте клапан с наклейкой, чтобы открыть доступ к винтам, находящимся под ним (отмечены цифрами 1 на изображении).
Открутите 12 винтов, крепящих нижнюю крышку к корпусу ноутбука.
Шаг 2
Подденьте края нижней крышки и снимите её с ноутбука.
Шаг 3
Отключите разъём, соединяющий аккумулятор с материнской платой ноутбука.
Шаг 4
Открутите четыре винта JIS #0 длиной 4,0 мм, расположенных вокруг аккумулятора.
Шаг 5
Осторожно извлеките аккумулятор из ноутбука.
Шаг 6

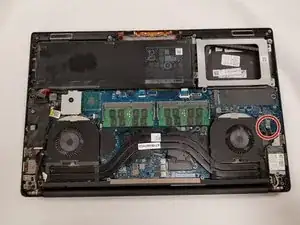

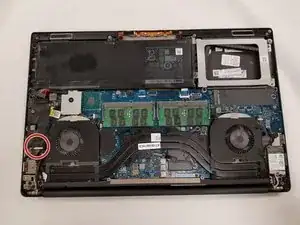

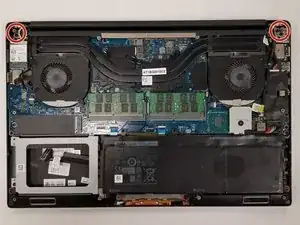

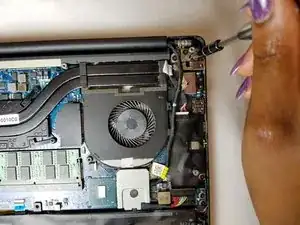

Открутите шесть винтов Phillips #1 длиной 4,0 мм.
Шаг 7

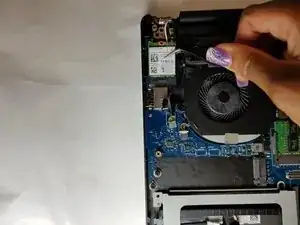

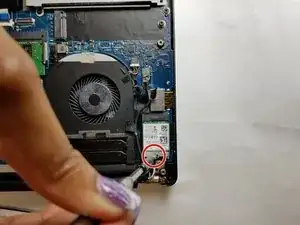

Открутите один винт Phillips #1 длиной 4,0 мм с модуля Wi-Fi, затем снимите его.
Шаг 8

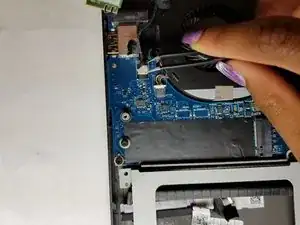

Отсоедините чёрный провод. Используйте пинцет для помощи.
Шаг 9

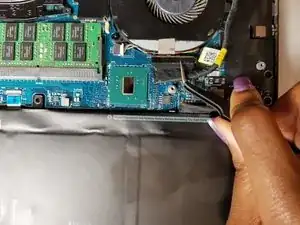

Отсоедините многожильный провод. Используйте пинцет для помощи.
Шаг 10
Открутите один винт Phillips #1 длиной 1,0 мм.
Шаг 11

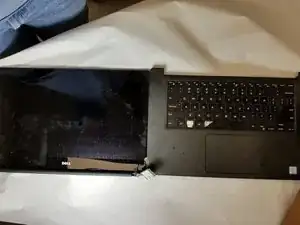

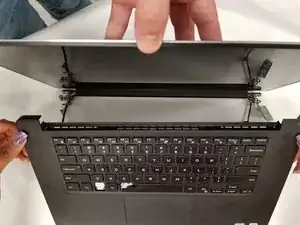

Поверните ноутбук экраном вверх, чтобы он находился в обычном рабочем положении. Удерживая экран, приподнимите клавиатуру и отведите её от экрана.
Завершение работы
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
