Замена клавиатуры Dell Precision 5510

Откройте крышку с эмблемой системы, чтобы открыть винты, расположенные под ней (помечены на изображении цифрой 1).

Удалите 12 винтов, которые фиксируют нижнюю крышку к корпусу компьютера.

Подденьте кромки нижней крышки и приподнимите её, чтобы снять с корпуса компьютера.

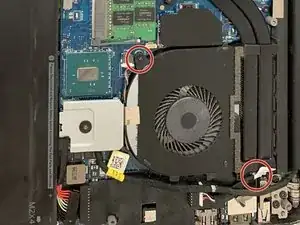

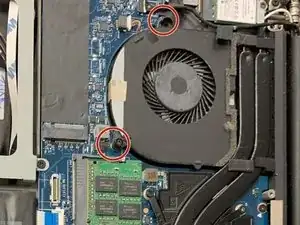

На каждом вентиляторе по два винта, окружённые на изображениях. Используйте крестовую отвёртку Phillips #0, чтобы удалить все четыре винта.

На каждом вентиляторе один винт длиной 3,7 мм и один винт длиной 4,65 мм.

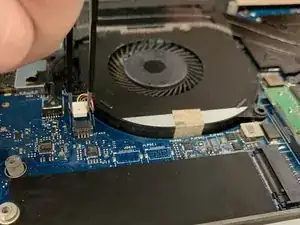

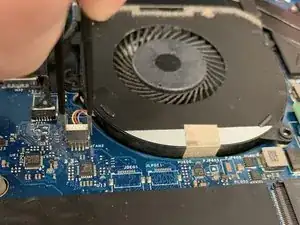

Каждый вентилятор подключён к материнской плате. Используйте пинцет, чтобы вытащить разъём.

Не тяните за провода, захватывайте за белую прямоугольную часть.

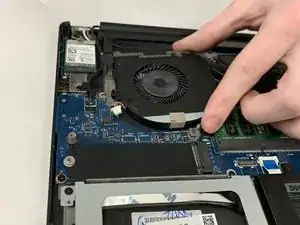

Осторожно извлеките вентилятор из его посадочного места. Он должен легко выйти, если все соединения отсоединены.

Отсоедините разъём, который соединяет аккумулятор с компьютером.

Удалите четыре винта 4,0 мм JIS #0, окружающие аккумулятор.

Осторожно извлеките аккумулятор из компьютера.

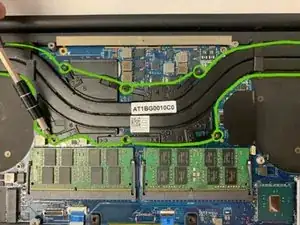

Снимите радиатор, удалив 6 винтов.

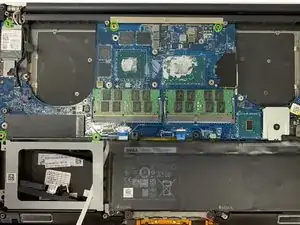

Удалите все отдельные винты материнской платы.

8 винтов длиной либо 3,7 мм, либо 4,65 мм

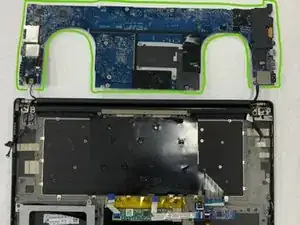

Снимите материнскую плату.

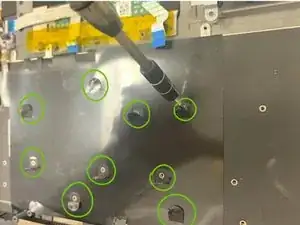

Удалите девять винтов с тыльной стороны клавиатуры.

Длина винтов 1,9 мм

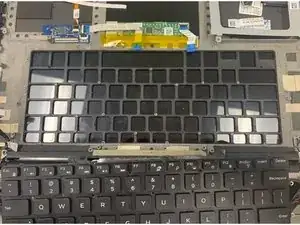

Вытащите клавиатуру и замените её.
