Замена жесткого диска Dell Precision 5520

Перед началом ремонта обязательно выключите устройство и отключите его от сети питания.

Переверните крышку значка системы (1) и затем удалите десять винтов M2x3, фиксирующих крышку основания к компьютеру (2).

Подденьте края крышки основания и поднимите ее, чтобы снять с компьютера.

ПРИМЕЧАНИЕ: Для винтов основания используйте отвертку Torx #5, а для двух винтов M2x8 внутри крышки значка — отвертку Phillips.

Отключите кабель батареи от материнской платы [1].

Удалите семь винтов M2x4, фиксирующих батарею к компьютеру [2].

Снимите батарею с компьютера [3].

Не прикладывайте давление на поверхность батареи

Не сгибайте

Не используйте инструменты любого рода для поддевания или опоры на батарею

Если батарею невозможно извлечь в указанных условиях, обратитесь в техническую поддержку Dell

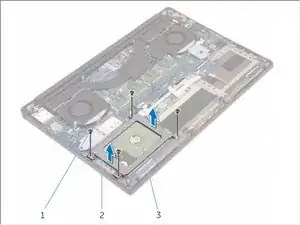

Удалите четыре винта M2x4, фиксирующих кронштейн жесткого диска к компьютеру [1].

Поднимите корзину жесткого диска [2] с узла жесткого диска [3].

Отключите кабель жесткого диска от материнской платы [1].

Снимите жесткий диск с узла под рукой [2].

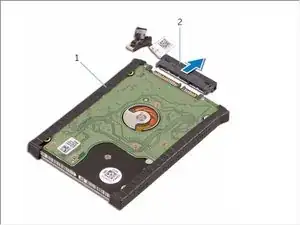

Отключите переходник жесткого диска от узла жесткого диска, а затем удалите крышки жесткого диска.
