Замена жесткого диска Dell Inspiron 17R-N7110

Не прикасайтесь к электронным компонентам без надетого антистатического браслета. Невыполнение этого требования может привести к статическому электрическому разряду и повредить компоненты.

Поместите ноутбук на ровную поверхность так, чтобы логотип Dell оказался в перевернутом виде.

Переверните ноутбук. Батарея находится в верхней центральной части.

Сдвиньте оба замка — левый и правый — в сторону центра батареи.

Поднимите за выступ в нижней части батареи, чтобы извлечь её.

Не тяните клавиатуру от корпуса ноутбука. Клавиатура соединена с материнской платой кабелем. Тяга клавиатуры может повредить клавиатуру и/или материнскую плату.

Металлические лопатки и подобные инструменты для поддевания могут повредить внутренние компоненты, такие как материнская плата. Идеально использовать обычную нейлоновую лопатку или пластиковый инструмент для вскрытия, но для этого устройства металлическая лопатка оказалась единственным рабочим инструментом.

Переверните устройство и откройте его. Осторожно вставьте металлическую лопатку в правое отверстие под углом 45 градусов. Убедитесь, что лопатка находится между серебристой металлической частью клавиатуры и серебристой пластиковой кромкой вокруг клавиатуры.

Наклоните металлическую лопатку от себя, чтобы приподнять край клавиатуры.

Повторите предыдущие действия для остальных трех отверстий, чтобы освободить клавиатуру.

Осторожно переверните клавиатуру и положите её на область тачпада.

Поднимите черную защелку, где кабель клавиатуры подключается к материнской плате.

Осторожно вытяните кабель из разъема, чтобы отсоединить клавиатуру.

Снимите клавиатуру с устройства.

Переверните ноутбук так, чтобы он оказался нижней частью вверх.

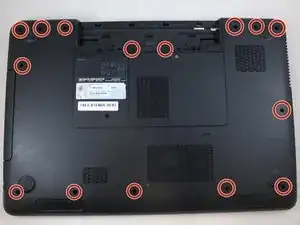

Используйте отвертку Phillips #0, чтобы открутить пятнадцать винтов длиной 5 мм, показанных на рисунке.

Переверните ноутбук.

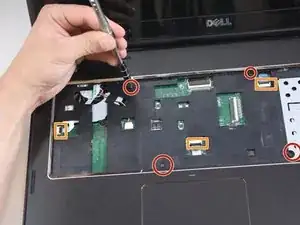

Используйте отвертку Phillips #0, чтобы открутить четыре винта длиной 5 мм в области площадки для рук.

Поднимите черные защелки над тремя показанными кабелями и осторожно вытяните их.

Не продолжайте, не поддерживая экран/крышку ноутбука рукой. Экран достаточно тяжелый и устройство может упасть, если его не удерживать и не поддерживать.

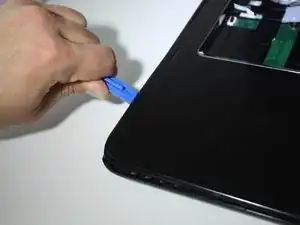

Используйте пластиковый инструмент для вскрытия, чтобы поддеть кромки крышки площадки для рук.

Снимите крышку площадки для рук. Вы услышите щелчки.

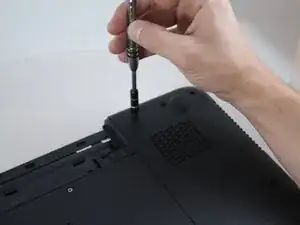

Оптический привод ДОЛЖЕН быть удален заранее: снимите винт на нижней части ноутбука на маленькой панели с сервисным номером. Затем используйте скрепку, чтобы извлечь привод, и вытащите его. Это откроет доступ к двум маленьким серебристым винтам, крепящим верхнюю крышку. Снимите эти винты перед отщёлкиванием крышки.

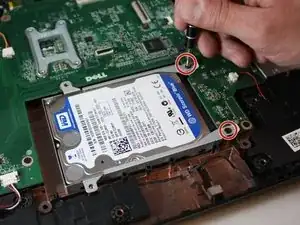

Используйте отвертку Phillips #0, чтобы открутить два винта длиной 5 мм, удерживающие жесткий диск.

Медленно приподнимите левую сторону жесткого диска и сдвиньте его влево.
