Замена разъема питания постоянного тока Dell Inspiron 17R-N7110

Не прикасайтесь к электронным компонентам без использования антистатического браслета. Игнорирование этого правила может привести к электростатическому разряду и повреждению компонентов.

Установите ноутбук на ровную поверхность, расположив логотип Dell вниз.

Переверните ноутбук. Аккумулятор будет находиться вверху по центру.

Сдвиньте оба фиксатора, левый и правый, к центру аккумулятора.

Нажмите вверх на захват снизу аккумулятора, чтобы извлечь его.

Не оттягивайте клавиатуру от ноутбука. Клавиатура подключена к материнской плате кабелем. Сильное тянущее усилие может повредить клавиатуру и/или материнскую плату.

Металлические лопатки и аналогичные инструменты для вскрытия могут повредить внутренние компоненты, такие как материнская плата. Рекомендуется использовать обычную черную нейлоновую лопатку или пластиковый инструмент для вскрытия, однако в данном случае единственным эффективным оказался металлический инструмент.

Переверните и откройте устройство. Аккуратно вставьте металлический инструмент в крайнее правое отверстие под углом 45 градусов. Убедитесь, что он находится между серебристой металлической частью клавиатуры и серебристым пластиковым краем вокруг неё.

Отклоните металлический инструмент от себя, чтобы поддеть край клавиатуры.

Повторите эти действия на каждом из трех оставшихся отверстий, чтобы освободить клавиатуру.

Аккуратно переверните клавиатуру и положите её на область тачпада.

Поднимите черную защелку, к которой подключается кабель клавиатуры на материнской плате

Аккуратно потяните кабель из разъема, чтобы отключить клавиатуру.

Извлеките клавиатуру из устройства.

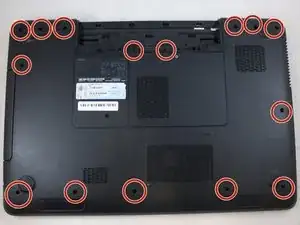

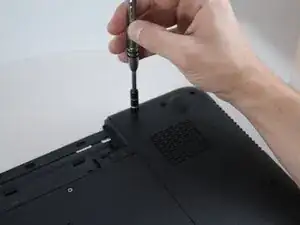

Используйте крестовую отвертку #0, чтобы вывернуть пять миллиметровые винты снизу. Всего 15 винтов.

Переверните ноутбук.

Используйте крестовую отвертку #0, чтобы вывернуть четыре пять миллиметровых винта с подставки для рук.

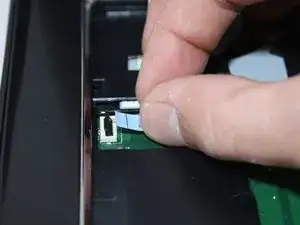

Поднимите черную защелку над первым кабелем.

Аккуратно потяните кабель из разъема, чтобы извлечь его.

Повторите то же самое с двумя другими изображенными кабелями.

Не продолжайте работу без поддержки экрана/крышки ноутбука. Из-за большого веса экрана устройство может упасть, если его не поддерживать.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть края панели под руками.

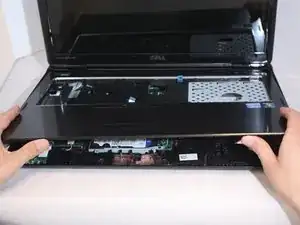

Аккуратно поднимите панель под руками.

Аккуратно потяните кабель вентилятора охлаждения в горизонтальном направлении, чтобы отключить его.

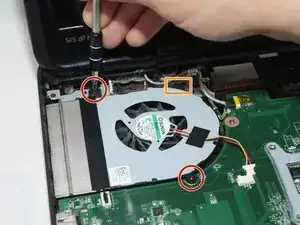

Используйте крестовую отвертку #0, чтобы вывернуть два пять миллиметровых винта с вентилятора охлаждения.

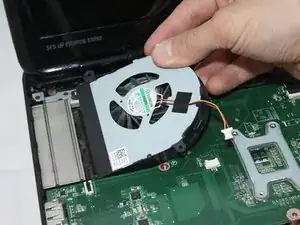

Поднимите верхний правый угол вентилятора и потяните его вверх и вправо.

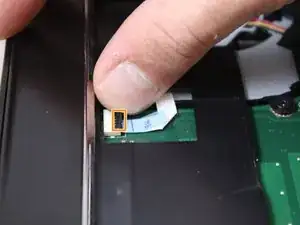

Поднимите защелку над первым изображенным кабелем, затем аккуратно потяните кабель, чтобы отключить его.

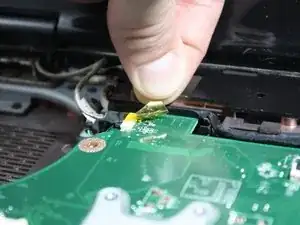

Потяните пальцем за желтую ленту и отключите кабель веб-камеры.

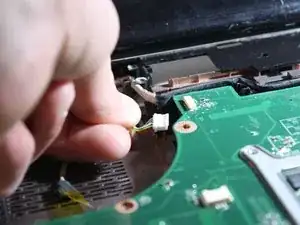

Отключите кабель разъема питания постоянного тока.

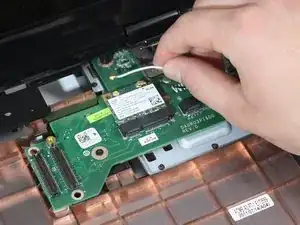

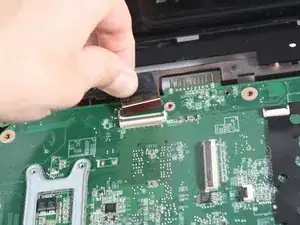

Поднимите два кабеля с золотистыми концами, подключённые к плате ввода-вывода, чтобы отсоединить их.

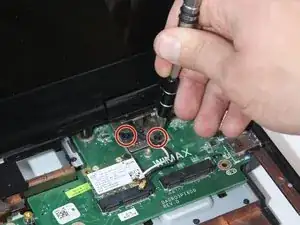

Используйте крестовую отвертку #0, чтобы вывернуть два пять миллиметровых винта с правой стороны основания экрана.

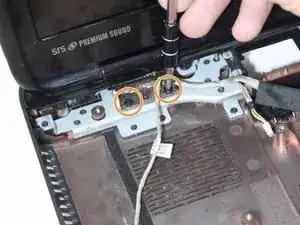

Используйте крестовую отвертку #0, чтобы вывернуть два пять миллиметровых винта с левой стороны основания экрана.

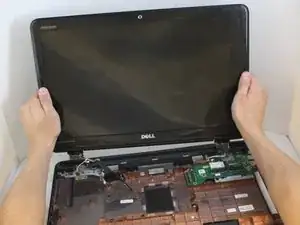

Аккуратно поддерживайте экран и потяните его прямо вверх, чтобы снять.

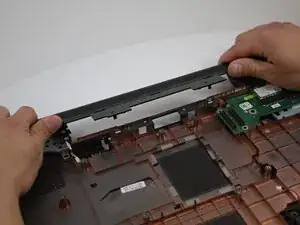

Подденьте пластиковую заднюю крышку под экраном пальцами и снимите её.

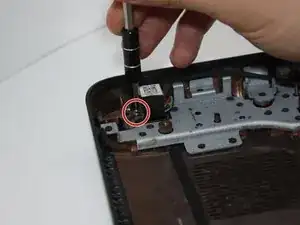

Используйте крестовую отвертку #0, чтобы вывернуть пять миллиметровый винт с основания разъема питания постоянного тока.

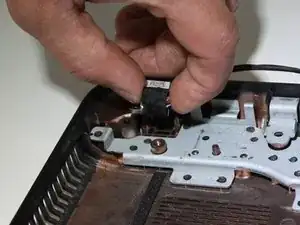

Потяните кабель разъема питания постоянного тока на себя.
