Замена клавиатуры Dell Inspiron 17R-N7110

Ноутбуки

В данном руководстве описывается процесс замены клавиатуры на Dell Inspiron 17R-N7110. Вам потребуется металлический лемех, чтобы приподнять края клавиатуры, что может потребовать некоторой силы и привести к звукам треска. Будьте осторожны в процессе, но помните, что для замены требуется приложить немного усилий.

Шаг 1

Не прикасайтесь к электронным компонентам без антистатического ремешка. Несоблюдение этого правила может привести к статическому электрическому разряду и повредить компоненты.

Поставьте ноутбук на ровную поверхность логотипом Dell вверх.

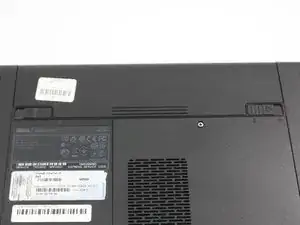

Переверните ноутбук. Аккумулятор будет находиться в верхней части по центру.

Шаг 2

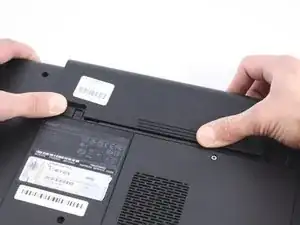

Сдвиньте как левый, так и правый замок к центру аккумулятора.

Нажмите вверх на ручку в нижней части аккумулятора, чтобы снять его.

Шаг 3

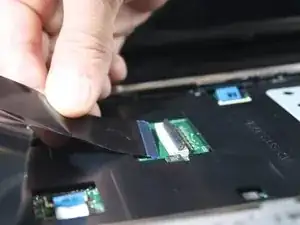

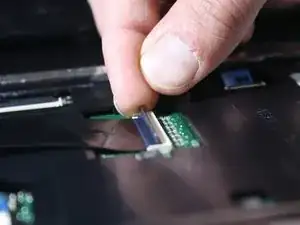

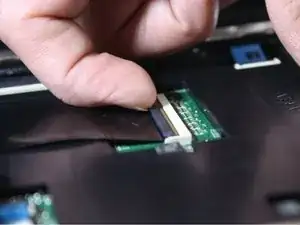

Не тяните клавиатуру от ноутбука. Клавиатура соединена с материнской платой кабелем. Тянув клавиатуру, вы можете повредить клавиатуру и/или материнскую плату.

Металлические лемехи и подобные инструменты могут повредить внутренние компоненты, такие как материнская плата. Идеально использовать обычный черный нейлоновый лемех или пластиковый инструмент для открывания, но для этого устройства металлический лемех оказался единственным рабочим инструментом.

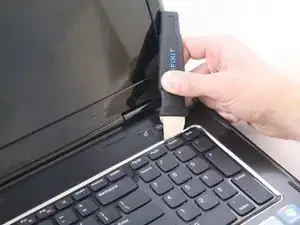

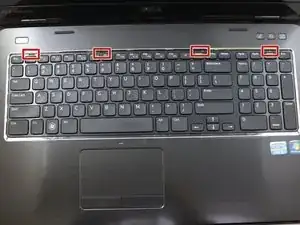

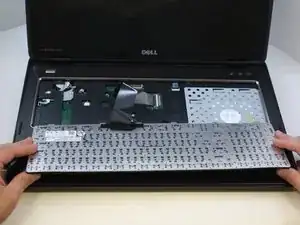

Переверните и откройте устройство. Аккуратно вставьте металлический лемех в крайнее правое отверстие под углом 45 градусов. Убедитесь, что лемех находится между серебряной металлической частью клавиатуры и серебряным пластиковым краем клавиатуры.

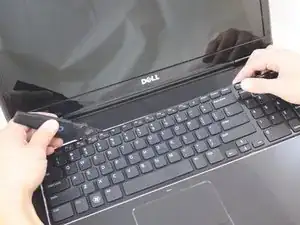

Наклоните металлический лемех от себя, чтобы приподнять край клавиатуры.

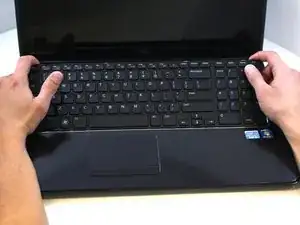

Повторите предыдущие действия для каждого из трех других отверстий, чтобы освободить клавиатуру.
