Замена материнской платы Dell Inspiron 17R-N7110

Не прикасайтесь к электронным компонентам без антистатического браслета. Несоблюдение этого правила создаёт риск статического электрического разряда и может повредить компоненты.

Положите ноутбук на ровную поверхность логотипом Dell вниз.

Переверните ноутбук. Батарея расположена в верхней центральной части.

Сдвиньте оба фиксатора слева и справа к центру батареи.

Нажмите вверх на выступ снизу батареи, чтобы извлечь её.

Не тяните клавиатуру от корпуса. Клавиатура подключена к материнской плате кабелем. Открывание клавиатуры может повредить клавиатуру и/или материнскую плату.

Металлические лопатки и подобные инструменты для поддевания могут повредить внутренние компоненты, такие как материнская плата. Лучше использовать нейлоновую лопаточку или пластиковый инструмент для вскрытия, но для этого устройства единственным работавшим инструментом оказалась металлическая лопатка.

Переверните устройство и откройте его. Аккуратно вставьте металлическую лопаточку в правое отверстие под углом 45 градусов. Убедитесь, что лопатка находится между серебристой металлической частью клавиатуры и серебристой пластиковой кромкой вокруг клавиатуры.

Наклоните металлическую лопаточку от себя, чтобы приподнять край клавиатуры.

Повторите предыдущие действия для остальных трёх отверстий, чтобы освободить клавиатуру.

Аккуратно переверните клавиатуру и положите её на область тачпада.

Поднимите чёрную защёлку, где кабель клавиатуры подключается к материнской плате.

Осторожно потяните кабель из разъёма, чтобы отсоединить клавиатуру.

Удалите клавиатуру из устройства.

Переверните ноутбук так, чтобы он оказался днищем вверх.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить пятнадцать 5мм винтов, показанных на изображении.

Переверните ноутбук.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить четыре 5мм винта на подставке для кистей.

Поднимите чёрные защёлки над тремя показанными кабелями и аккуратно вытяните их.

Не продолжайте без поддержки крышки экрана. Экран очень тяжёлый и может уронить устройство, если его не поддерживать.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть кромки крышки подставки для кистей.

Снимите крышку подставки для кистей. Вы услышите щелчки.

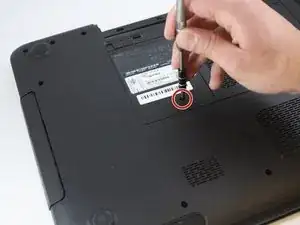

Оптический привод ДОЛЖЕН быть удалён заранее: снимите винт на днище ноутбука в малой крышке с сервисным номером. Затем используйте разогнутую скрепку, чтобы извлечь привод, и вытащите его. Это обнаружит два маленьких серебристых винта, крепящих верхнюю крышку. Удалите эти винты перед тем, как поддеть крышку.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить два 5мм винта, удерживающие жёсткий диск.

Медленно приподнимите левую сторону жёсткого диска и сдвиньте его влево.

Переверните ноутбук так, чтобы он оказался днищем вверх.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить 5мм винт, удерживающий DVD-привод на месте.

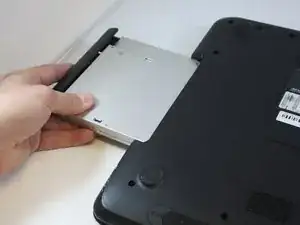

Выньте DVD-привод.

Снова переверните ноутбук так, чтобы он оказался верхом вверх.

Не прикасайтесь к электронным компонентам без антистатического браслета. Несоблюдение этого правила создаёт риск статического электрического разряда и может повредить компоненты.

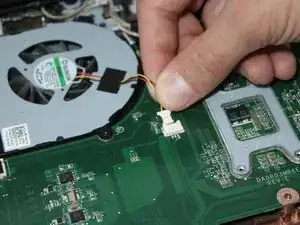

Осторожно потяните провод вентилятора охлаждения, чтобы отсоединить его.

Используйте крестовую отвёртку Phillips #0, чтобы снять два 5мм винта вентилятора охлаждения.

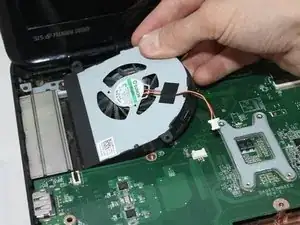

Поднимите верхний правый угол вентилятора и сдвиньте вентилятор вверх и вправо.

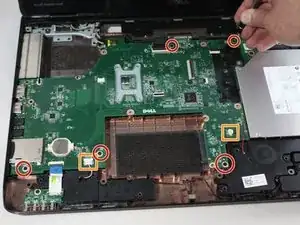

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить пять 5мм винтов с материнской платы.

Пошевелите два показанных кабеля, пока они не освободятся.

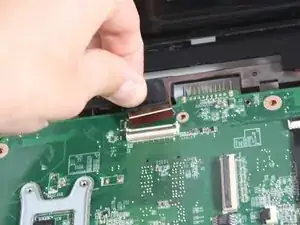

Поднимите чёрные защёлки над двумя показанными кабелями и вытяните кабели.

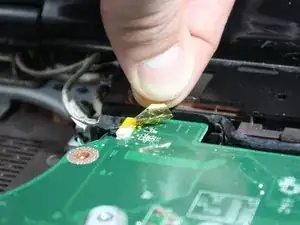

С помощью пальца поднимите жёлтую ленту и извлеките кабель веб-камеры.

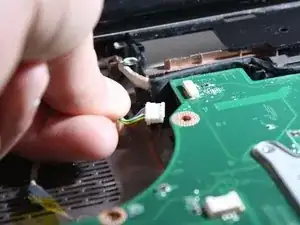

Вытяните кабель разъёма питания постоянного тока.

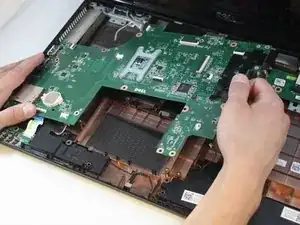

Поднимите материнскую плату от правого края, чтобы снять её. Материнская плата подключена к плате ввода-вывода, поэтому её снятие может быть затруднено и потребовать некоторого усилия.
