Замена жесткого диска Dell Inspiron 15z-5523

Ноутбуки

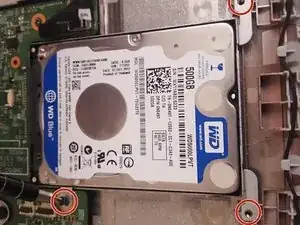

Руководство по замене жесткого диска (HDD) в вашем Dell Inspiron 15z-5523. Несколько причин, по которым вам может понадобиться заменить HDD, это отсутствие места для хранения или когда HDD начинает malfunctioning. Некоторые инструменты, необходимые для этого ремонта, это прецизионные отвертки и лопатка. Могут понадобиться некоторые механические навыки.

Шаг 1

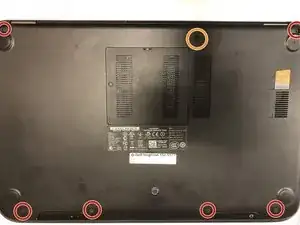

Вытащите резиновые вставки и открутите 7 винтов на нижней стороне компьютера.

Откройте отсек для оперативной памяти в центре и снимите скрытый винт с меткой "KB" чуть выше модулей оперативной памяти.

Шаг 2

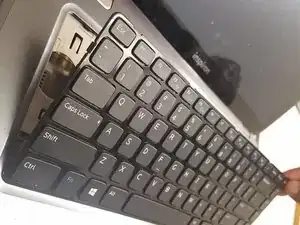

Используя нейлоновую лопатку, отодвиньте фиксирующие зажимы от клавиатуры - всего их пять вдоль верхнего ряда и два по бокам. Вы можете осторожно оттянуть клавиатуру от каждого зажима, когда он освобожден. Нижний край клавиатуры просто отклонится.

Шаг 3

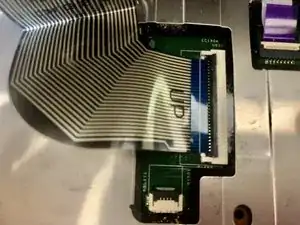

Существуют два шлейфа, фиксирующие клавиатуру - данные и питание подсветки. Каждый разъем шлейфа должен быть освобожден путем поднятия черного фиксирующего элемента ногтем или нейлоновой лопаткой перед извлечением шлейфа.

Сначала поднимите черный фиксатор на меньшем разъеме. Сдвиньте шлейф вверх и выньте из разъема.

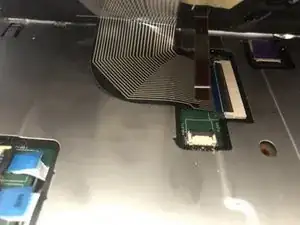

Затем поднимите черный фиксатор на большем разъеме. Сдвиньте шлейф прямо из разъема, параллельно корпусу.

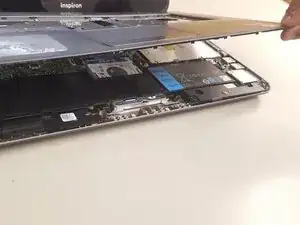

Удалите клавиатуру из корпуса.
