Замена памяти Dell Inspiron i3558-5500BLK
Это руководство покажет, как заменить модули памяти/ОЗУ в ноутбуке Dell Inspiron i3558-5500BLK.
ВНИМАНИЕ: Статическое электричество может повредить электронные компоненты этой модели. Перед
началом этих процедур разрядите накопившееся статическое электричество, коротко коснувшись заземлённого
металлического предмета. Например, можно прикоснуться к металлической раме внутри корпуса большинства настольных компьютеров или надеть антистатический браслет.
Шаг 1
Открыв ноутбук и установив его в вертикальное положение, используйте лопатку, чтобы поддеть выемки, показанные на изображении.
Шаг 2
Осторожно переверните клавиатуру, чтобы открыть шлейф, расположенный под ней. Снимите шлейф с материнской платы, поднимая белую фиксирующую планку и аккуратно вытягивая шлейф из разъёма.
Поднимите клавиатуру и удалите её с основания.
Шаг 3
Поставив ноутбук в вертикальное положение задней панелью к себе, нажмите показанный переключатель, чтобы освободить батарею, и извлеките её.
Шаг 4
Поставив ноутбук в вертикальное положение, отсоедините шлейф оптического привода, поднимая белую фиксирующую планку и аккуратно вытягивая шлейф из разъёма.
Шаг 5
Выньте оптический привод, сдвинув его из посадочного разъёма на правой стороне ноутбука.
Шаг 6
Поставив ноутбук задней панелью к себе, открутите следующие винты:
Десять винтов Филлипс 0.5 мм с задней крышки
Один винт Филлипс 0.2 мм у отсека для батареи
Три винта Филлипс 0.1 мм в разъёме оптического привода.
Шаг 7
Осторожно отожмите заднюю крышку с противоположной стороны от батареи, чтобы открыть доступ к внутренним компонентам.
Шаг 8

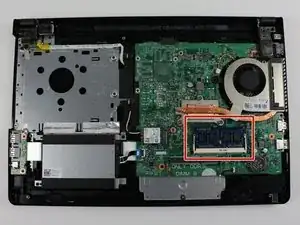

Найдите модули ОЗУ, как показано на изображении.

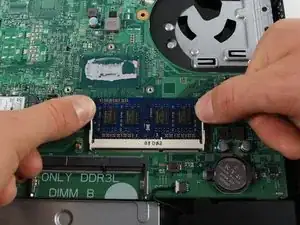

Осторожно нажмите наружу на пластиковые защёлки, чтобы освободить модуль.
Шаг 9

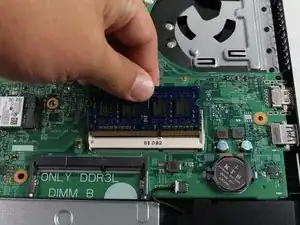

Поднимите модуль ОЗУ из слота, сначала оттянув его вперёд, от разъёма, а затем вверх.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
