Замена внутреннего вентилятора Dell Inspiron i3558-5500BLK
Это руководство покажет, как снять и заменить внутренний вентилятор в ноутбуке Dell Inspiron i3558-5500BLK.
ПРЕДУПРЕЖДЕНИЕ: Статическое электричество может повредить электронные компоненты этой модели. Перед
началом этих процедур разрядите накопившееся статическое электричество, ненадолго прикоснувшись к заземлённому
металлическому предмету. Например, можно коснуться металлической рамки внутри корпуса большинства настольных компьютеров или надеть антистатический браслет.
Шаг 1
Открыв ноутбук и установив его в вертикальное положение, используйте лопатку, чтобы оттянуть защёлки, показанные на изображении.
Шаг 2
Осторожно переверните клавиатуру, чтобы открыть лентовый кабель под ней. Снимите кабель с материнской платы, подняв белую фиксирующую планку и аккуратно вытянув кабель из разъёма.
Отсоедините клавиатуру от основания и снимите её.
Шаг 3
Установив заднюю часть ноутбука вертикально, нажмите переключатель, показанный на изображении, чтобы ослабить батарею, и извлеките её.
Шаг 4
Установив ноутбук вертикально, отсоедините лентовый кабель от оптического привода, подняв белую фиксирующую планку и аккуратно вытянув кабель из разъёма.
Шаг 5
Выдвиньте оптический привод из разъёма на правой стороне ноутбука.
Шаг 6
Установив заднюю часть ноутбука вертикально, снимите следующие винты:
Десять крестообразных винтов 0.5 мм с задней панели
Один крестообразный винт 0.2 мм в гнезде батареи
Три крестообразных винта 0.1 мм в гнезде оптического привода.
Шаг 7
Осторожно подденьте заднюю крышку с противоположной стороны от батареи, чтобы открыть внутренние компоненты.
Шаг 8

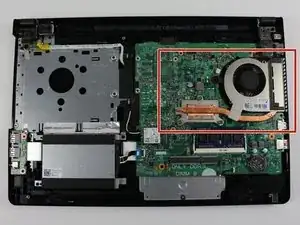

Найдите узел вентилятора, как показано на изображении.

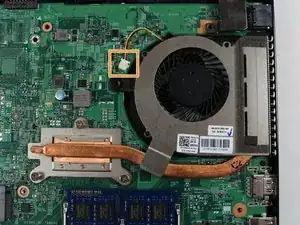

Отсоедините питающий кабель, аккуратно потянув его от разъёма.
Шаг 9

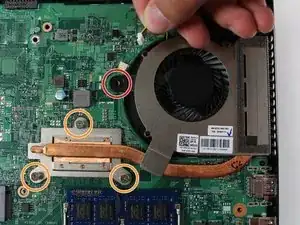

Ослабьте три крестообразных винта радиатора длиной 2 мм.
Снимите крестообразный фиксирующий винт 0.5 мм, отмеченный красным кругом.

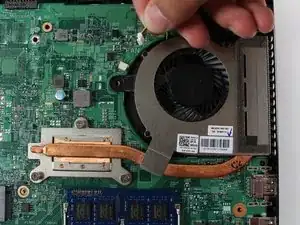

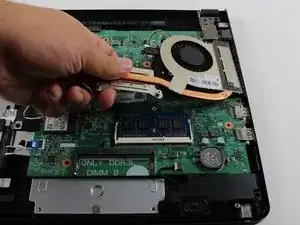

Снимите вентилятор с материнской платы.
Шаг 10

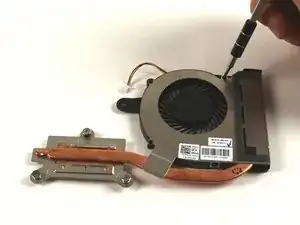

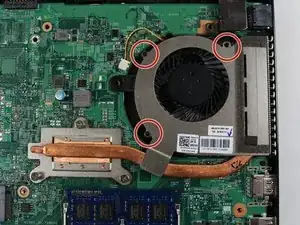

Открутите винты, показанные на изображении, чтобы снять крышку и радиатор с узла вентилятора.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
