Замена задней крышки Dell Inspiron i3558-5500BLK
Это руководство покажет, как снять и установить заднюю крышку ноутбука Dell Inspiron i3558-5550BLK.
ПРЕДУПРЕЖДЕНИЕ: Статическое электричество может повредить электронные компоненты этой модели. Перед
началом этих работ разрядите накопившееся статическое электричество, кратковременно коснувшись заземлённого
металлического предмета. Например, можно прикоснуться к металлической раме внутри корпуса большинства настольных компьютеров или надеть антистатический браслет.
Шаг 1

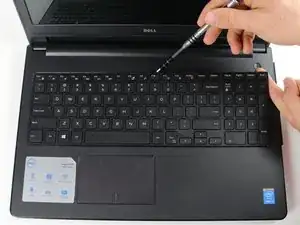

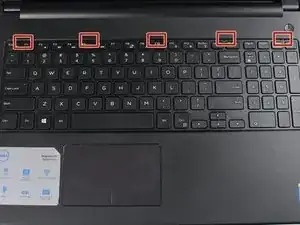

Держа ноутбук открытым и расположенным вертикально, используйте лопатку, чтобы поддеть защёлки, показанные на изображении.
Шаг 2

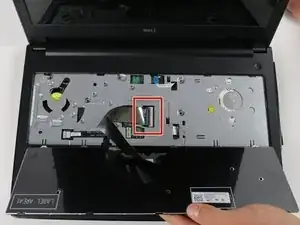

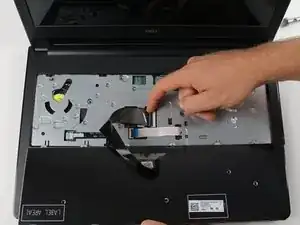

Осторожно переверните клавиатуру, чтобы открыть шлейф под ней. Отсоедините шлейф от материнской платы, подняв белую фиксирующую планку и аккуратно вытянув шлейф из разъёма.

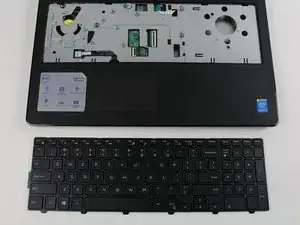

Поднимите клавиатуру и снимите её с основания.
Шаг 3
Держа заднюю часть ноутбука расположенной вертикально, нажмите переключатель, показанный на изображении, чтобы разблокировать аккумулятор и вынуть его.
Шаг 4

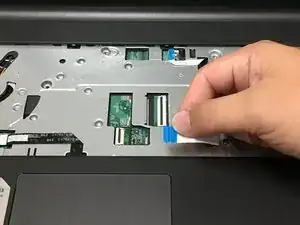

Держа ноутбук вертикально — отсоедините шлейф оптического привода, подняв белую фиксирующую планку и аккуратно вытянув шлейф из разъёма.
Шаг 5

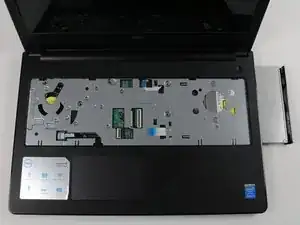

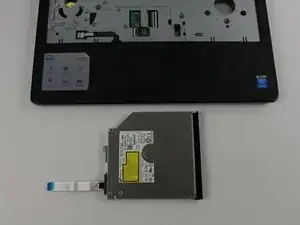

Выдвиньте оптический привод из порта на правой стороне ноутбука.
Шаг 6

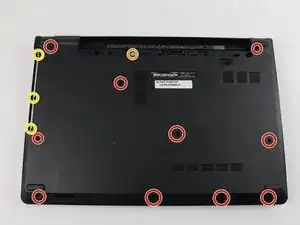

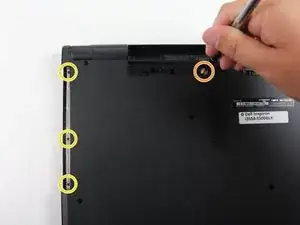

Держа заднюю часть ноутбука расположенной вертикально, снимите следующие винты:
Десять крестообразных винтов 0,5 мм с задней панели
Один крестообразный винт 0,2 мм из отсека аккумулятора
Три крестообразных винта 0,1 мм из посадочного места оптического привода.
Шаг 7

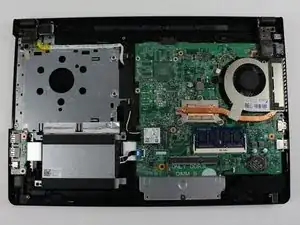

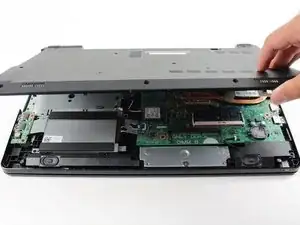

Осторожно подденьте заднюю крышку с противоположной стороны от аккумулятора, чтобы открыть доступ к внутренним компонентам.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
