Замена жёсткого диска Dell Inspiron i3558-5500BLK

Открыв ноутбук и установив его в вертикальное положение, используйте лопаточку, чтобы поддеть вырезы, показанные на изображении.

Осторожно переверните клавиатуру, чтобы открыть ленту кабеля под ней. Отсоедините кабель от материнской платы, подняв белую фиксаторы и аккуратно потянув кабель от разъёма.

Поднимите клавиатуру и снимите её с основания.

Поставив заднюю часть ноутбука вверх, нажмите переключатель, показанный на изображении, чтобы ослабить батарею и извлечь её.

При вертикальном положении ноутбука — отсоедините ленточный кабель от оптического привода, подняв белую защёлку и аккуратно потянув кабель от разъёма.

Выдвиньте оптический привод из гнезда на правой стороне ноутбука.

Поставив заднюю часть ноутбука вверх, снимите следующие винты:

Десять крестовых винтов 0.5 мм с задней панели

Один крестовый винт 0.2 мм в гнезде батареи

Три крестовых винта 0.1 мм из слота оптического привода.

Осторожно подденьте заднюю крышку с противоположной стороны от батареи, чтобы открыть внутренние компоненты.

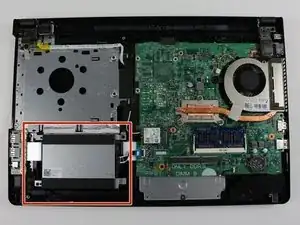

Определите жёсткий диск, как показано на изображении.

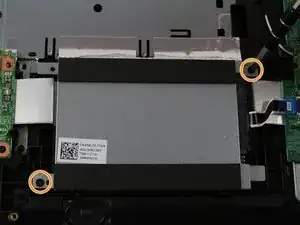

Снимите крестовые винты 0.5 мм, которые крепят жёсткий диск к подставке для рук.

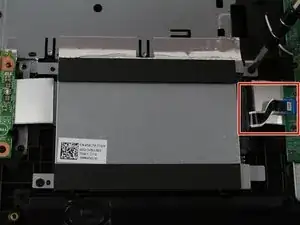

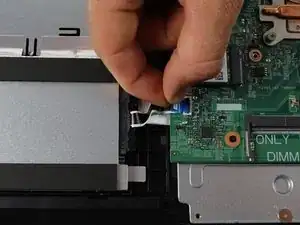

Отсоедините ленточный кабель жёсткого диска от материнской платы, подняв фикcатор и аккуратно потянув кабель от разъёма.

Чтобы избежать потери данных, не извлекайте жёсткий диск при включённом компьютере или в режиме сна.

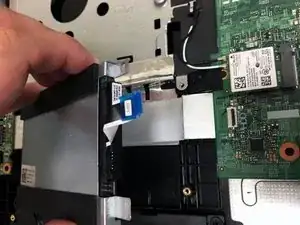

Осторожно поднимите жёсткий диск с подставки для рук.

Жёсткие диски хрупки. Обращайтесь с ними аккуратно.

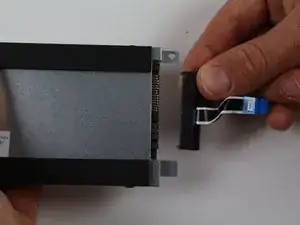

Отсоедините переходник от жёсткого диска.

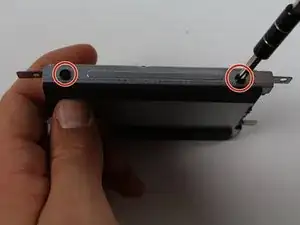

Снимите крестовые винты 0.2 мм, которые крепят кронштейн жёсткого диска к диску.

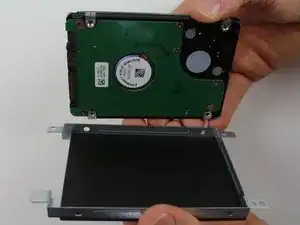

Снимите кронштейн с жёсткого диска.
