Замена материнской платы Asus VivoBook Q200E-BSI3T08

Выключите компьютер и отключите зарядный кабель.

Если компьютер включён или подключён к сети, это может привести к поражению электрическим током.

Переверните компьютер вверх дном.

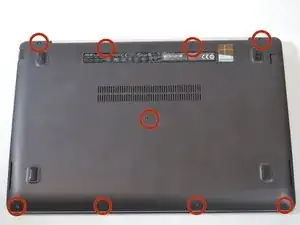

Снимите девять винтов Philips #00, крепящих заднюю панель (четыре 5,6 мм, четыре 7,7 мм и один 9,2 мм).

Используйте пластиковый инструмент для открытия, чтобы аккуратно снять заднюю панель.

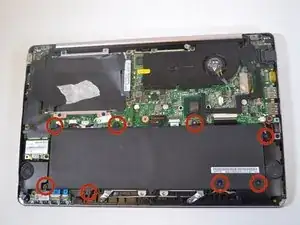

Снимите восемь винтов Philips #00 длиной 4,7 мм, крепящих аккумулятор.

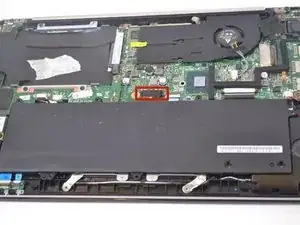

Аккумулятор подключён набором проводов.

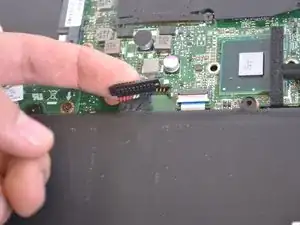

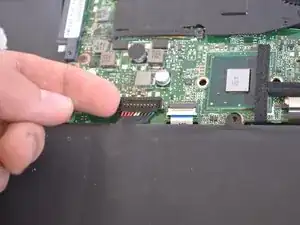

Отключите набор проводов пальцем. Он должен отсоединиться очень легко.

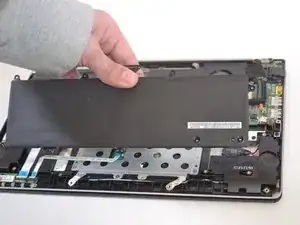

Теперь просто выньте аккумулятор из гнезда.

Открутите пять винтов 4,9 мм, крепящих вентилятор охлаждения, с помощью отвертки Phillips #0.

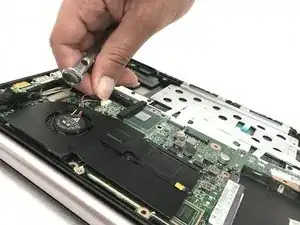

Отключите питающий кабель вентилятора.

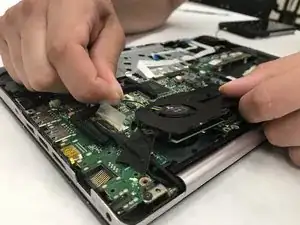

Поднимите и извлеките вентилятор охлаждения из посадочного места.

Найдите беспроводной модуль рядом с аккумулятором.

Снимите один винт 4,9 мм, удерживающий беспроводной модуль, отверткой Phillips #00.

Отключите чёрный коаксиальный кабель от беспроводного модуля.

Выньте беспроводной модуль из разъёма.

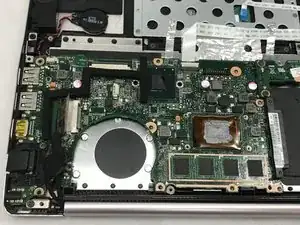

Найдите материнскую плату под вентилятором охлаждения.

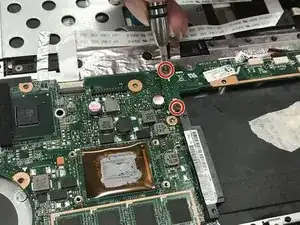

Открутите два винта 5,9 мм на печатной плате с помощью отвертки Phillips #0.

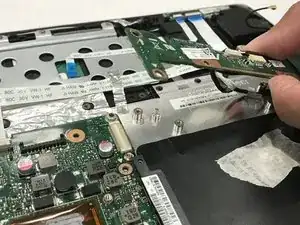

Снимите печатную плату с материнской платы.

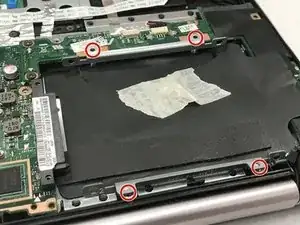

Открутите четыре винта крепления корзины жёсткого диска 5,9 мм отверткой Phillips #0.

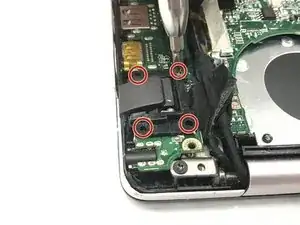

Открутите четыре винта 5,9 мм отверткой Phillips #0.

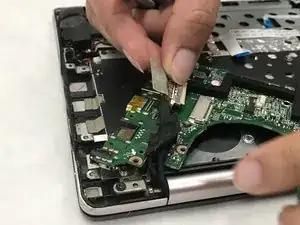

Затем аккуратно поднимите LAN-кронштейн и выньте его из гнезда.

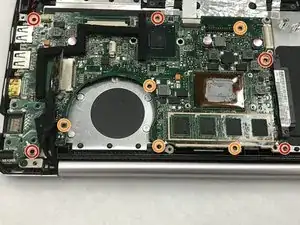

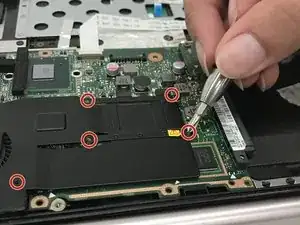

Снимите пять винтов 5,9 мм, удерживающих материнскую плату, отверткой Phillips #0.

Снимите пять винтов 3,5 мм, крепящих материнскую плату, отверткой Phillips #00.

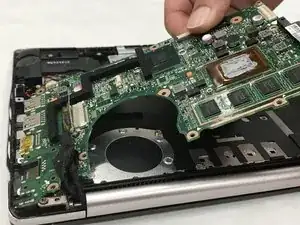

Аккуратно поднимите материнскую плату и извлеките её из гнезда.

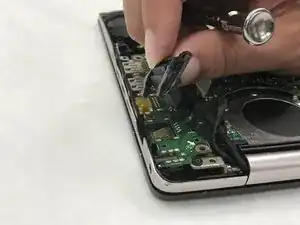

Найдите и отключите питающий кабель от материнской платы.

Материнская плата теперь может быть заменена.
