Замена клавиатуры Asus VivoBook Q200E-BSI3T08

Выключите компьютер и отключите кабель зарядки.

Если компьютер включён или подключён к сети, это может привести к поражению электрическим током.

Переверните компьютер вверх дном.

Удалите девять винтов Philips #00, удерживающих заднюю панель (четыре по 5.6 мм, четыре по 7.7 мм и один 9.2 мм).

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять заднюю панель.

Найдите материнскую плату под кулером.

Открутите два винта 5.9 мм на плате PCB крестовой отвёрткой Phillips #0.

Снимите плату PCB с материнской платы.

Открутите четыре винта крепления жёсткого диска 5.9 мм крестовой отвёрткой Phillips #0.

Открутите четыре винта 5.9 мм крестовой отвёрткой Phillips #0.

Затем осторожно выньте LAN-кронштейн из слота.

Снимите пять винтов 5.9 мм, удерживающих материнскую плату, крестовой отвёрткой Phillips #0.

Снимите пять винтов 3.5 мм, удерживающих материнскую плату, крестовой отвёрткой Phillips #00.

Аккуратно приподнимите материнскую плату вверх и извлеките её из слота.

Найдите и отключите силовой разъём от материнской платы.

Материнская плата теперь может быть заменена.

Удалите восемь винтов Philips #00 4.7 мм, удерживающих аккумулятор.

Аккумулятор подсоединён с помощью набора проводов.

Отключите набор проводов пальцем. Он должен отсоединиться очень легко.

Теперь просто поднимите аккумулятор и извлеките его.

Отсоедините маленький синий шлейф трекпада (TP), помеченный как шина данных.

Найдите десять винтов 2.94 мм на металлическом кронштейне.

Открутите десять винтов 2.94 мм крестовой головкой Philips #00.

Удалите всю металлическую ленту, удерживающую металлический кронштейн к окружающим компонентам.

Поднимите металлический кронштейн и снимите его с ноутбука.

Открутите четыре винта 3.5 мм крестовой отвёрткой Phillips #00.

Эта чёрная пластиковая панель удерживает трекпад на месте.

Поднимите трекпад и извлеките его из корпуса, сдвинув в сторону.

Открутите пять винтов 4.9 мм, удерживающих кулер, крестовой отвёрткой Phillips #0.

Отключите силовой разъём вентилятора.

Поднимите и снимите кулер из посадочного места.

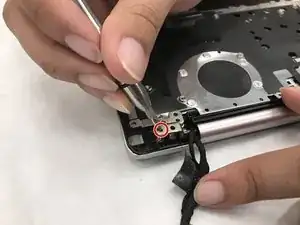

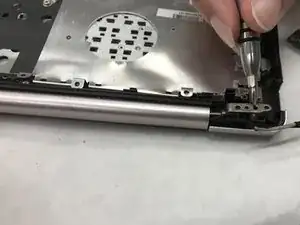

Далее открутите два шарнирных винта 4.9 мм крестовой отвёрткой Phillips #00.

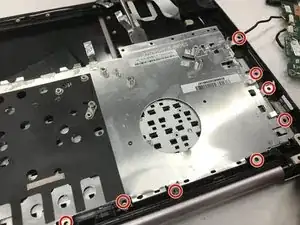

Удалите десять винтов 4.9 мм, удерживающих металлическую панель клавиатуры, крестовой отвёрткой Phillips #00.

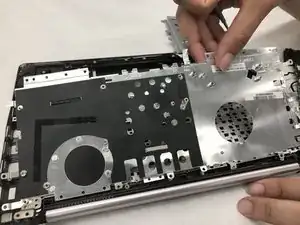

Осторожно поднимите металлическую панель клавиатуры и извлеките её из слота.

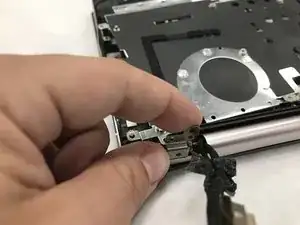

Отодвиньте петли дисплея назад, чтобы извлечь металлическую панель клавиатуры.

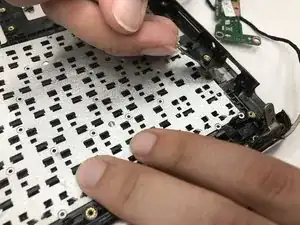

Осторожно приподнимите и ослабьте клавиатуру в её посадочном месте.

Аккуратно извлеките клавиатуру из посадочного места.
