Замена тачпада Asus VivoBook Q200E-BSI3T08
Это руководство покажет, как удалить и заменить тачпад. Тачпад расположен внутри задней панели и достаточно прост в замене, если у вас возникают проблемы с сенсорной панелью.
Шаг 1
Выключите компьютер и отсоедините кабель зарядки.
Если компьютер включён или подключён к питанию, это может привести к электрическому удару.
Переверните компьютер вверх дном.
Шаг 2
Снимите девять винтов Philips #00, удерживающих заднюю панель (четыре 5.6 мм, четыре 7.7 мм и один 9.2 мм).
Шаг 3
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять заднюю панель.
Шаг 4
Снимите восемь винтов Philips #00 длиной 4.7 мм, удерживающих аккумулятор на месте.
Шаг 5
Аккумулятор подключён набором проводов.
Отсоедините набор проводов пальцем. Он должен легко отойти.
Шаг 6
Теперь просто поднимите аккумулятор и извлеките его из посадочного места.
Шаг 7

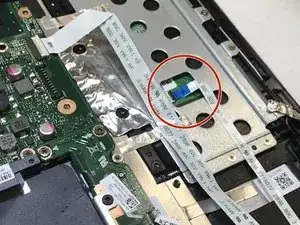

Отключите маленький синий разъём TP (тачпад), обозначенный как data bus.
Шаг 8

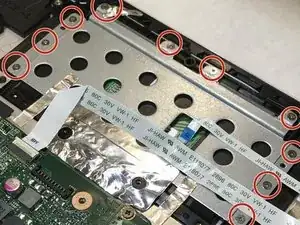

Найдите десять винтов 2.94 мм на металлическом кронштейне.
Шаг 9

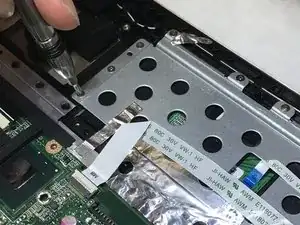

Открутите десять винтов 2.94 мм крестовой отвёрткой Philips #00.
Шаг 10

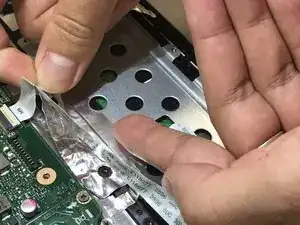

Снимите всю металлическую ленту, прикрепляющую металлический кронштейн к окружающим компонентам.
Шаг 11
Поднимите металлический кронштейн и отведите его от ноутбука.
Шаг 12

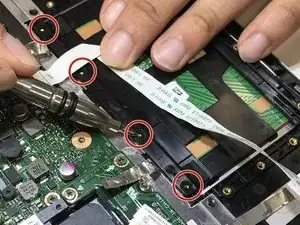

Открутите четыре винта 3.5 мм крестовой отвёрткой Phillips #00.
Эта чёрная пластиковая панель удерживает тачпад на месте.
Шаг 13

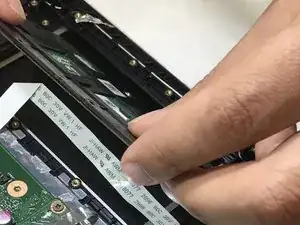

Поднимите тачпад и выведите его из корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
