Замена жесткого диска Asus Q302UA-BHI5T20
Этот гид поможет вам заменить жесткий диск в случае его неисправности или если вы хотите его обновить. Обязательно следуйте этому руководству в хорошо освещенной комнате на ровной поверхности. Подготовьте необходимые инструменты заранее и используйте чашку или магнитную пластину для отслеживания всех винтов.
Шаг 1

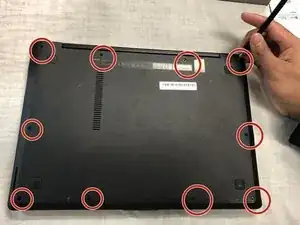

Удалите десять винтов Phillips #0 длиной 10 мм.
Шаг 2

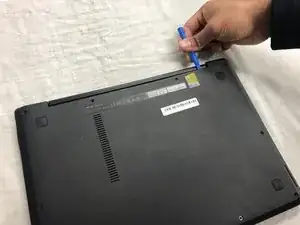

Используйте открывающий инструмент iFixit, чтобы снять заднюю крышку ноутбука.
Шаг 3

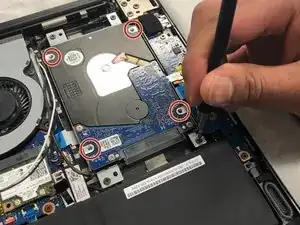

Удалите четыре винта с крепления жесткого диска.
Удалите пять винтов Phillips длиной 4 мм.
Шаг 4

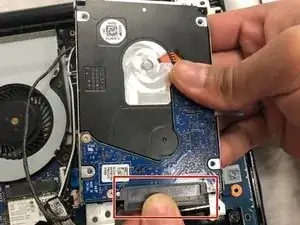

Потяните за этот черный разъем, чтобы удалить его с жесткого диска.

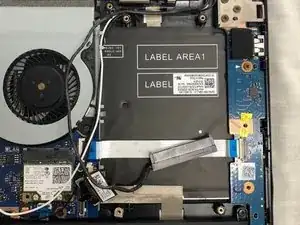

На втором изображении показано, как должно выглядеть устройство на этом этапе.
Шаг 5

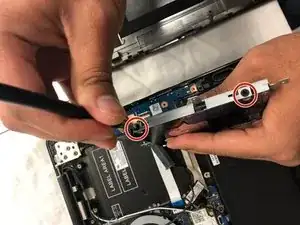

Удалите эти два винта Phillips длиной 4 мм, которые крепят жесткий диск к креплению. Повторите на другой стороне крепления.
Вытяните жесткий диск из его корпуса.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
