Замена жесткого диска Asus Q304UA

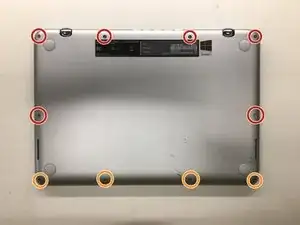

Удалите десять винтов Phillips #0, крепящих пластиковую нижнюю крышку к шасси.

Шесть винтов 9.6 мм

Четыре винта 4.6 мм

В течение всего руководства внимательно отслеживайте винты, чтобы каждый вернулся на своё место при сборке. Установка винта не на своё место может привести к необратимому повреждению.

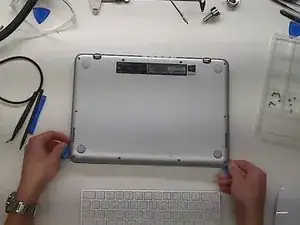

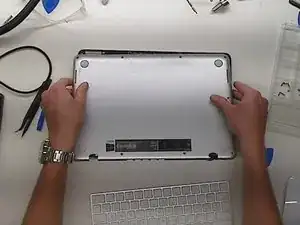

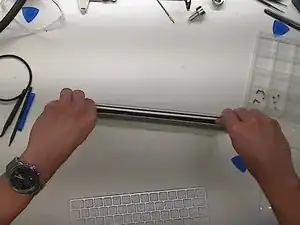

Используйте пластиковую лопатку, чтобы попасть между нижней крышкой и нижней частью корпуса.

Осторожно: не отделяйте крышку слишком резко, иначе вы рискуете сломать пластиковые защёлки на нижней крышке.

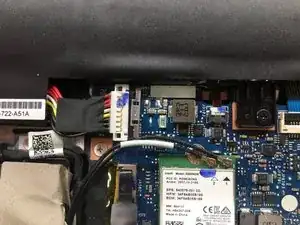

Отодвиньте металлический держатель от разъёма батареи.

Используйте лопатку, чтобы поднять разъём батареи вертикально вверх.

Если вы будете действовать слишком сильно или попытаетесь отключить батарею, пока металлический держатель всё ещё на месте, вы рискуете оторвать разъём от материнской платы.

Убедитесь, что компьютер выключен перед удалением батареи.

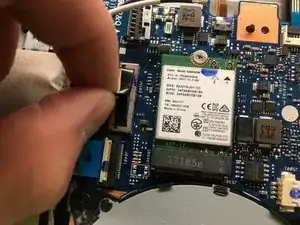

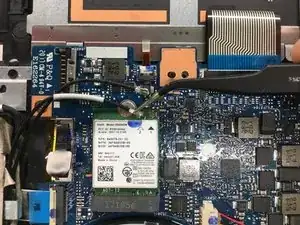

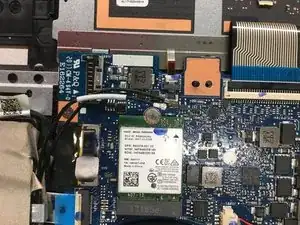

Отсоедините RF-кабели Wi‑Fi/Bluetooth от беспроводной карты.

Тяните RF-кабели за металлический разъём, а не за резиновую изоляцию. Это предотвратит повреждение разъёма и кабеля.

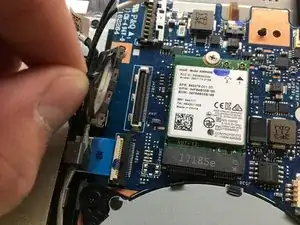

Тяните строго вверх, чтобы отсоединить комбинированный SATA-кабель от материнской платы.

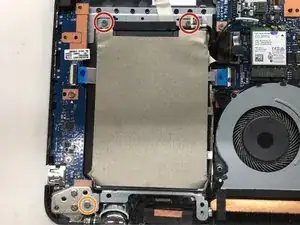

Удалите три винта Phillips #0, крепящие держатель жесткого диска к шасси, следующих длин:

Два винта 2.3 мм

Один винт 5.6 мм

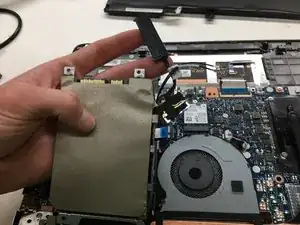

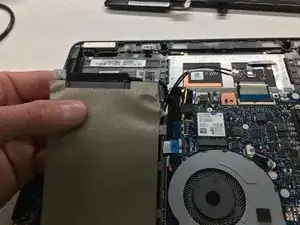

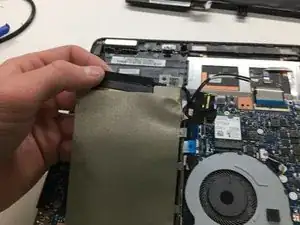

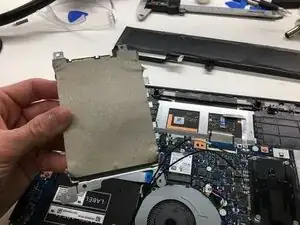

Наклоните диск слегка вверх со стороны разъёма.

Снимите комбинированный SATA-разъём.

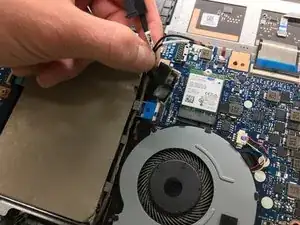

Освободите прокладку SATA и RF-кабелей со стороны отсека для диска.

Вставьте мудрость здесь.

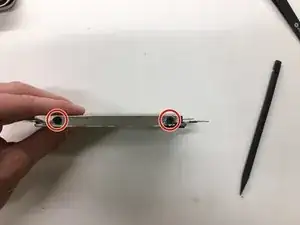

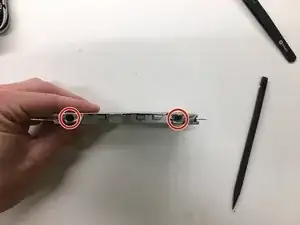

Удалите четыре винта Phillips #0, которые крепят жесткий диск к держателю жесткого диска.

Четыре винта 3.7 мм

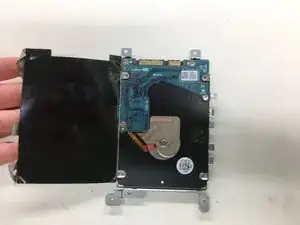

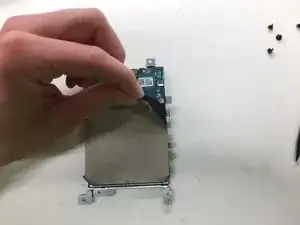

Отклейте термозащитное покрытие.

Осторожно: не разорвите покрытие на стороне диска при его снятии.

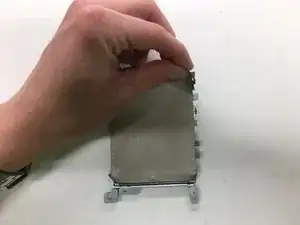

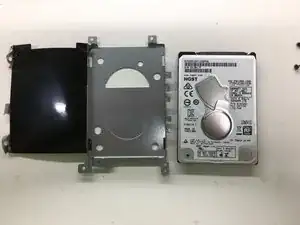

Снимите диск с держателя жесткого диска.
