Замена материнской платы ASUS Q324UA-BHI7T17

Удалите все 10 винтов с крестовой головкой на задней панели.

Все 10 винтов имеют длину 0,55 дюйма и диаметр 20 мм.

Осторожно снимите заднюю панель с помощью пластикового инструмента для вскрытия.

Найдите аккумулятор в нижней части корпуса.

Далее отсоедините разъём аккумулятора, поддев его в верхнем левом углу аккумулятора пинцетом или лопаткой.

Выполняйте этот шаг осторожно: если аккумулятор не отключён, материнская плата может вызвать удар током.

Снимите шесть винтов, фиксирующих аккумулятор, крестовой отвёрткой #0.

После того как аккумулятор будет поднят и вынут, утилизируйте старый аккумулятор надлежащим образом.

Каждый винт имеет длину 0,5 см и диаметр 0,5 см.

Крестовой отвёрткой #0 отвинтите шесть винтов, удерживающих вентилятор процессора и радиатор.

Все шесть винтов имеют длину 0,4 см и диаметр головки 0,5 см.

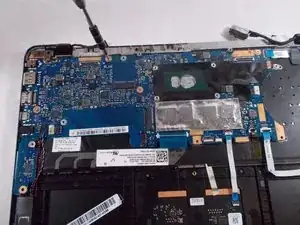

Далее аккуратно отсоедините скользящий разъём, соединяющий вентилятор процессора с ноутбуком, с помощью пинцета.

Снимите вентилятор процессора и радиатор, просто поднимая их вверх.

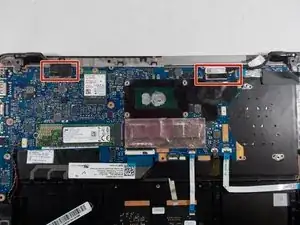

Найдите два разъёма, расположенных в верхней части материнской платы.

Просто подденьте два разъёма вверх — они должны легко выскочить.

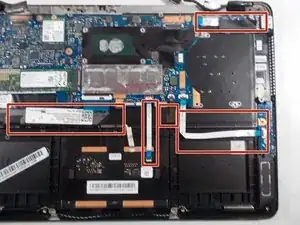

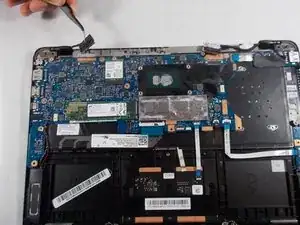

Найдите все 5 ленточных кабелей, подключённых к материнской плате.

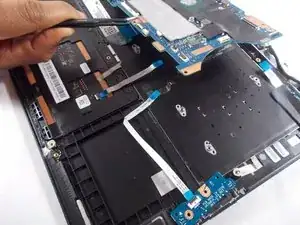

С помощью пинцета поднимите чёрный фиксатор, чтобы освободить ленточный кабель и вынуть его.

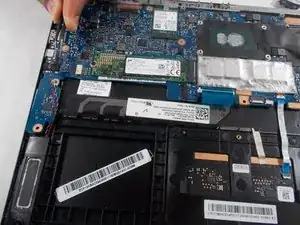

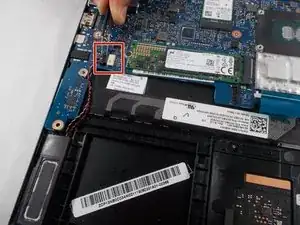

Найдите одиночный скользящий разъём, подключённый к материнской плате.

Пинцетом аккуратно отсоедините скользящий разъём от материнской платы.

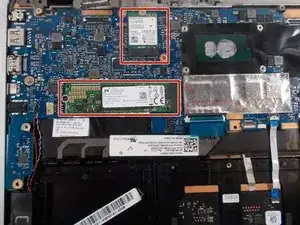

На материнской плате установлены два модуля: один квадратный модуль Wi‑Fi и один прямоугольный M.2 SSD — найдите их на плате.

Удалите два винта, фиксирующие модули на материнской плате.

Винт для прямоугольного модуля имеет длину 0,5 см и диаметр головки 0,5 см. Винт для квадратного модуля имеет длину 0,3 см и диаметр головки 0,5 см.

Оба модуля можно вынуть, просто сдвинув их из разъёмов.

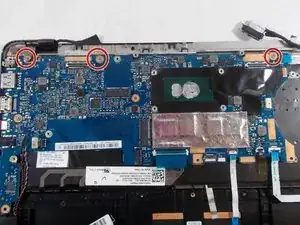

Найдите 3 винта в верхней части материнской платы, фиксирующие плату на месте.

С помощью крестовой отвёртки #0 удалите каждый винт.

Винт с крайнего правого положения имеет длину 0,5 см и диаметр головки 0,4 см. Винт с крайнего левого положения имеет длину 0,6 см и диаметр головки 0,4 см. Средний винт имеет длину 0,3 см и диаметр головки 0,5 см.

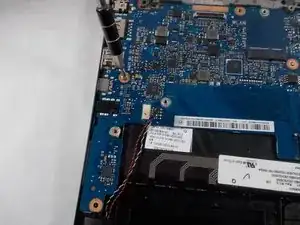

Найдите последний винт, удерживающий материнскую плату, на левой стороне платы в средней части.

Снимите винт крестовой отвёрткой #0. Материнская плата должна легко выйти; после этого утилизируйте материнскую плату надлежащим образом.

Винт имеет длину 0,3 см и диаметр головки 0,5 см.
