Замена материнской платы Asus Q304UA

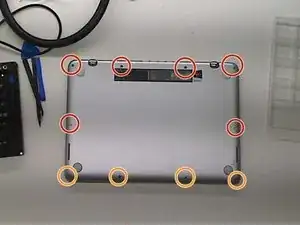

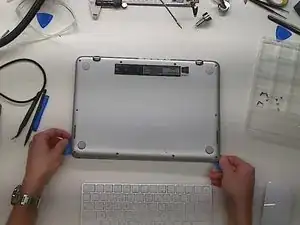

Удалите десять винтов Phillips #0, крепящих пластиковую нижнюю крышку к корпусу.

Шесть винтов длиной 9,6 мм

Четыре винта длиной 4,6 мм

На протяжении всего руководства внимательно следите за винтами, чтобы каждый вернулся на своё место при сборке. Установка винта не в то место может привести к необратимому повреждению.

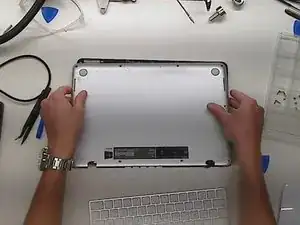

Используйте пластиковую лопатку, чтобы попасть между нижней крышкой и собранным нижним отсеком корпуса.

Будьте осторожны, не отделяйте крышку слишком резко — вы рискуете сломать пластиковые защёлки на нижней крышке.

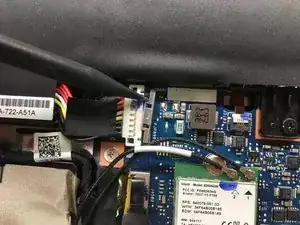

Отодвиньте металлическую скобу от разъёма батареи.

Используйте лопатку, чтобы сдвинуть разъём батареи строго вверх.

Если вы будете слишком сильно поддевать или попытаетесь отключить батарею при оставшейся на месте металлической скобе, вы рискуете оторвать разъём от материнской платы.

Перед снятием батареи убедитесь, что компьютер выключен.

Удалите винты Phillips #0, крепящие батарею к нижнему отсеку корпуса.

Три винта длиной 4,7 мм.

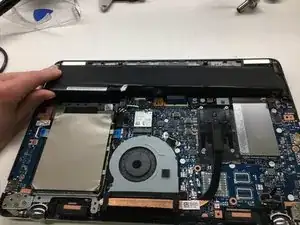

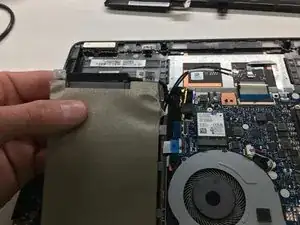

Поднимите батарею с стороны, ближайшей к материнской плате.

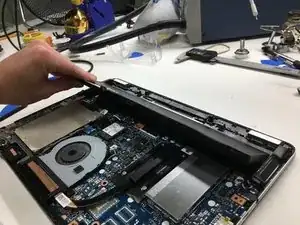

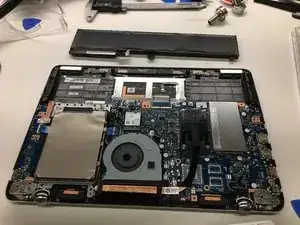

Вытащите батарею из корпуса, отводя её от двух пластиковых фиксаторов в передней части ноутбука.

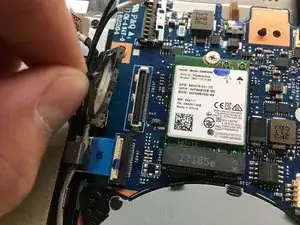

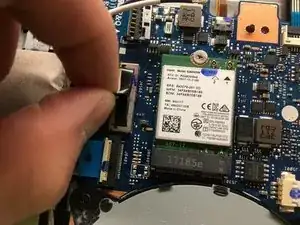

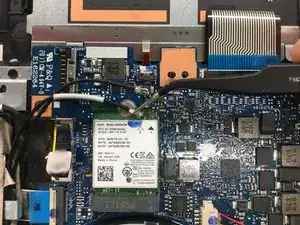

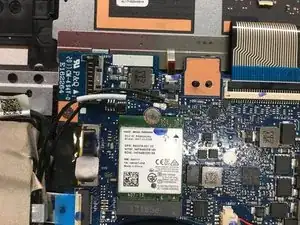

Отключите RF-кабели Wi‑Fi/Bluetooth от беспроводного модуля.

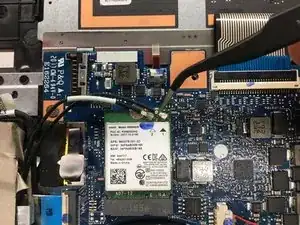

Тяните RF-кабели за металлический разъём, а не за резиновую изоляцию. Это предотвратит повреждение разъёма и кабеля.

Тяните строго вверх, чтобы отключить SATA-комбинированный кабель от материнской платы.

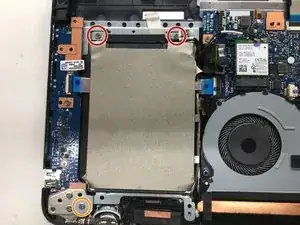

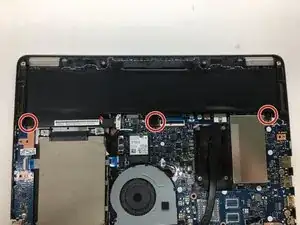

Удалите три винта Phillips #0, крепящие кронштейн накопителя к корпусу, следующих размеров:

Два винта длиной 2,3 мм

Один винт длиной 5,6 мм

Наклоните накопитель немного вверх со стороны разъёма.

Отсоедините SATA-комбинированный разъём.

Выведите SATA- и RF-кабели с боковой стороны отсека для накопителя.

Извлеките накопитель из ноутбука.

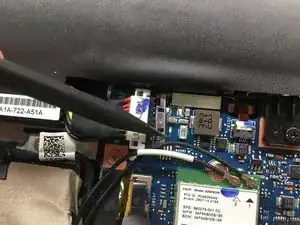

Тяните строго вверх, чтобы отключить кабель дисплея.

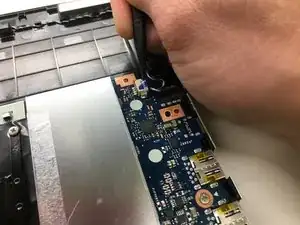

Используйте лопатку, чтобы вытолкнуть кабель левого динамика из разъёма.

Не тяните этот разъём вверх. Тяните только прямо от разъёма.

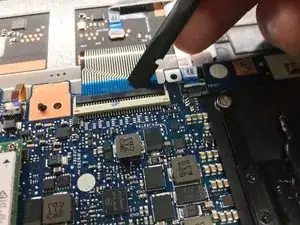

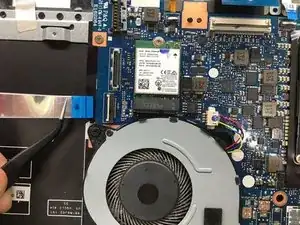

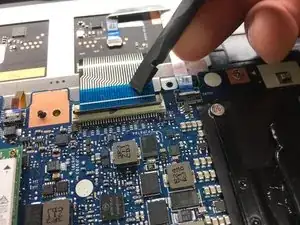

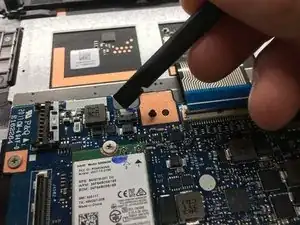

Используйте лопатку, чтобы перевернуть фиксирующую планку разъёма ленточного кабеля тачпада ZIF.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъём.

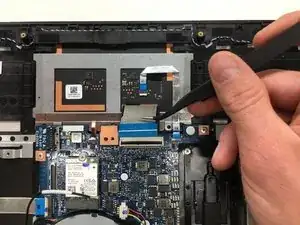

Используйте пинцет, чтобы вытащить ленточный кабель из ZIF-разъёма.

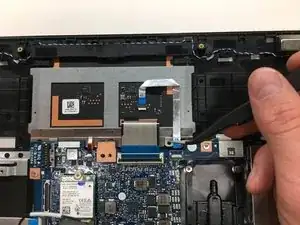

Используйте кончик лопатки, чтобы перевернуть фиксирующую планку разъёма ленточного кабеля клавиатуры ZIF.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъём.

Используйте пинцет, чтобы извлечь ленточный кабель из разъёма.

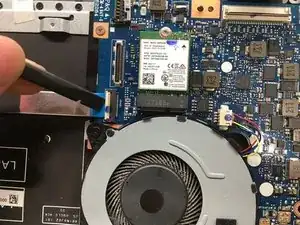

Используйте лопатку, чтобы перевернуть фиксирующую планку разъёма ленточного кабеля ZIF.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъём.

Используйте пинцет, чтобы вытащить ленточный кабель из ZIF-разъёма.

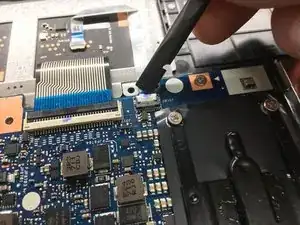

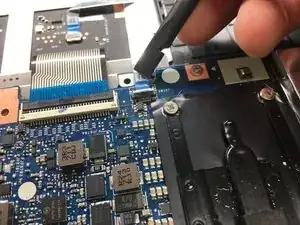

Используйте кончик лопатки, чтобы перевернуть фиксирующую планку разъёма ленточного кабеля дочерней платы ZIF на материнской плате.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъём.

Используйте пинцет, чтобы отвести ленточный кабель от ZIF-разъёма.

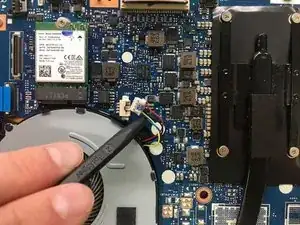

Используйте кончик лопатки, чтобы вытолкнуть разъём вентилятора.

Не тяните разъём вверх, только вытягивайте вбок, чтобы не повредить разъём.

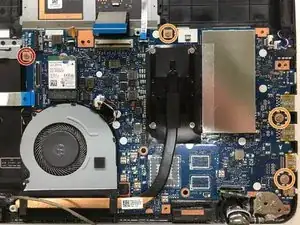

Удалите четыре винта с крестообразным шлицем, крепящие плату к нижней части корпуса.

Один винт 2,3 мм

Три винта 3,7 мм

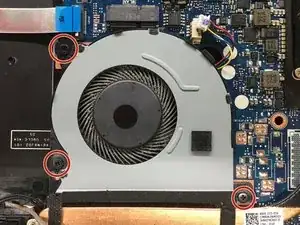

Удалите три винта с крестообразным шлицем, соединяющие вентилятор с нижней частью корпуса.

Три винта 4,6 мм

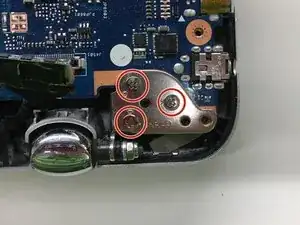

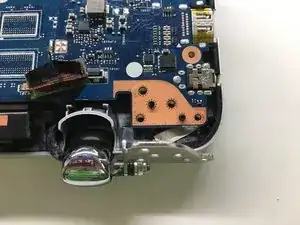

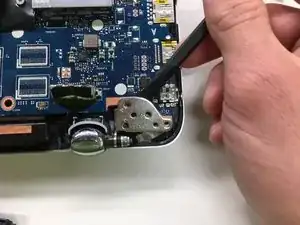

Удалите три винта с крестообразным шлицем, закрепляющие левую петлю в углу материнской платы и нижней части корпуса.

Три винта 5,6 мм

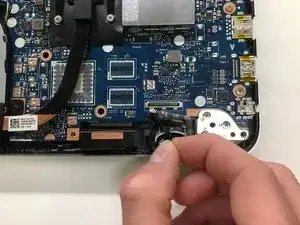

Возьмите пластиковый пластиковый монтажный инструмент и откройте петлю примерно на 75°–85°

Возможно, придётся расположить ноутбук на краю стола и открыть крышку, чтобы распахнуть петлю.

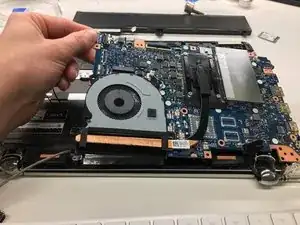

Поднимите угол материнской платы и извлеките её из ноутбука.

Убедитесь, что очищены все пластиковые стойки, проходящие через материнскую плату.
