Замена дисплея ASUS Q302L
Это руководство по замене дисплея ноутбука ASUS Q302L. Вам может понадобиться заменить дисплей, если вы определили, что он является неисправным компонентом вашего ноутбука. Первое, что потребуется — заземляющий ремешок и заземляющий коврик. Они необходимы, чтобы избежать повреждения материнской платы или других компонентов ноутбука при замене материнской платы. Также вам понадобятся маленькая крестовая отвертка #00, маленькая плоская отвертка и инструмент для поддевания.
Шаг 1
Убедитесь, что ноутбук отключён от источника питания и ВЫКЛЮЧЕН.

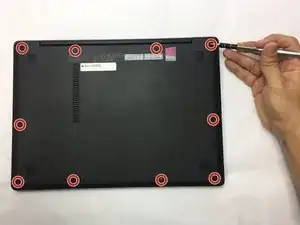

Используйте крестовую отвертку #0, чтобы выкрутить все десять винтов 10 мм по периметру задней панели ноутбука.
Шаг 2

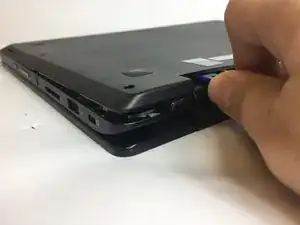

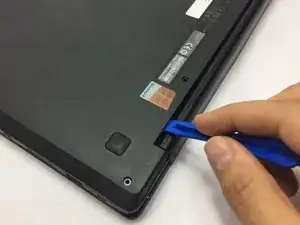

Сдвиньте пластиковый инструмент для открытия под заднюю крышку вблизи шарнира.
Подденьте по внешнему краю, чтобы освободить пластиковые защёлки, удерживающие заднюю крышку на ноутбуке.
Шаг 3

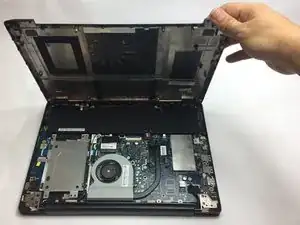

Когда крышка освободится от всех защёлок, снимите её с ноутбука.
Шаг 4
Используйте крестовую отвертку #0 и выкрутите все пять винтов 5 мм, фиксирующих аккумулятор.
Шаг 5

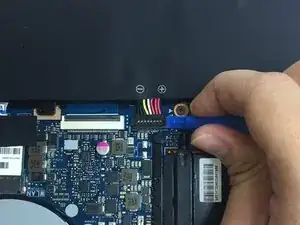

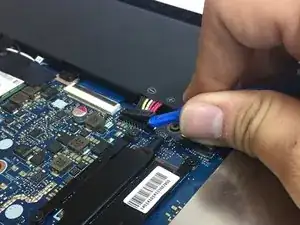

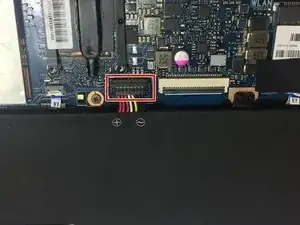

Аккуратно подведите пластиковый инструмент для открытия под разъём.
Подденьте только сам разъём, а не гнездо, иначе вы рискуете повредить материнскую плату.
Осторожно поднимите разъём вверх от гнезда, чтобы отключить его.
Шаг 6

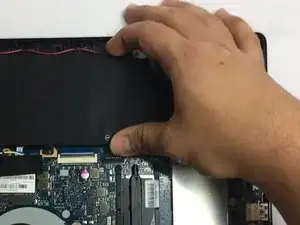

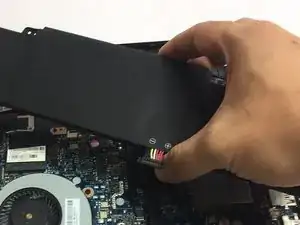

После удаления винтов и разъёма просто выньте аккумулятор из его посадочного места.
Шаг 7

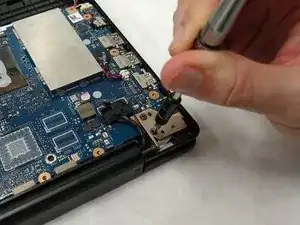

Используйте крестовую отвертку #00, чтобы выкрутить пять винтов 10 мм в области шарниров.
Шаг 8

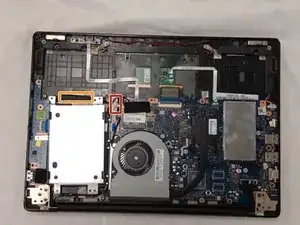

Отклейте ленту и отсоедините два разъёма.
Шаг 9
Поднимите чёрную защёлку, чтобы снять разъём, подключённый к материнской плате.
Отсоедините кабель жесткого диска от самого жесткого диска.
Осторожно выньте кабели из канала, по которому они проходят.
Шаг 10

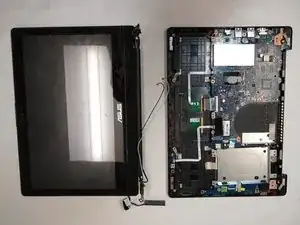

Осторожно снимите дисплей с оставшейся части ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
