Замена Wi‑Fi карты Samsung RC512

Переверните ноутбук нижней частью вверх.

Найдите две защёлки над аккумулятором.

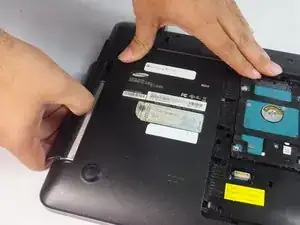

Сдвиньте обе защёлки фиксации аккумулятора в разные стороны, чтобы освободить аккумулятор.

Выньте аккумулятор.

Отвинтите один винт 5 мм крестовой отвёрткой Phillips #0.

С помощью пластикового инструмента для открывания вставьте его между задней панелью и корпусом ноутбука.

Осторожно снимите заднюю панель.

Осторожно приподнимите жёсткий диск с помощью пластикового инструмента для открывания.

Возьмите жёсткий диск за разъём.

Аккуратно тяните жёсткий диск от разъёма.

Выньте жёсткий диск, оставив разъём в корпусе ноутбука.

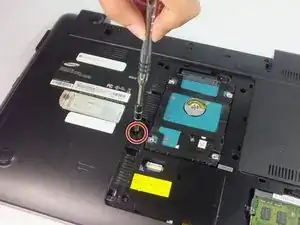

Отвинтите винт 4 мм крестовой отвёрткой Phillips #0.

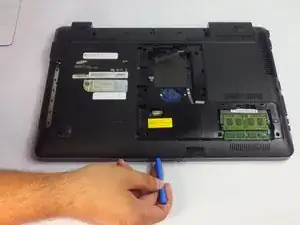

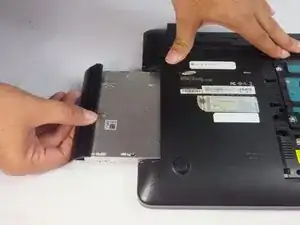

Используйте плоский пластиковый инструмент или пальцы, чтобы аккуратно вытолкнуть оптический привод.

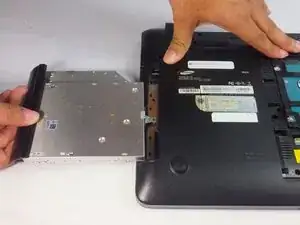

Отодвиньте оптический привод от корпуса ноутбука.

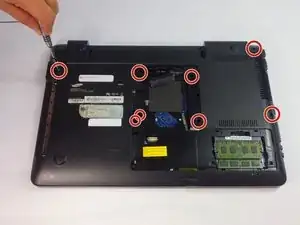

Отвинтите восемь винтов 5 мм крестовой отвёрткой Phillips #0.

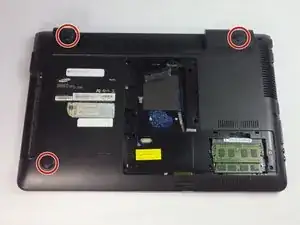

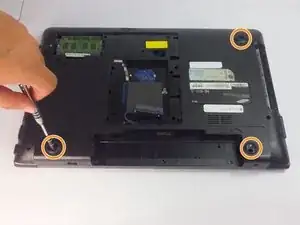

Также снимите три винта 5 мм крестовой отвёрткой Phillips #0.

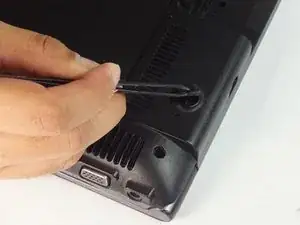

Снимите три тёмные нижние крышки пинцетом.

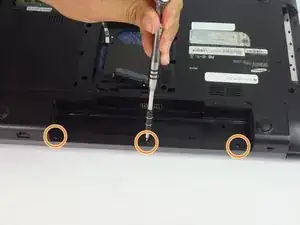

Отвинтите три винта 10 мм крестовой отвёрткой Phillips #0.

Вставьте пластиковый инструмент для открывания между задней крышкой и корпусом.

Используйте инструмент, чтобы отщёлкнуть зажимы, удерживающие корпусную панель на задней крышке.

Продвигайтесь по всем сторонам, чтобы полностью снять заднюю крышку.

При необходимости можно помочь себе пальцами.

Осторожно приподнимайте заднюю крышку. Не прикладывайте чрезмерную силу. Если крышка не поддаётся, убедитесь, что все винты удалены.

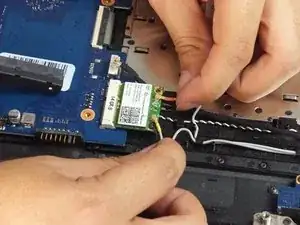

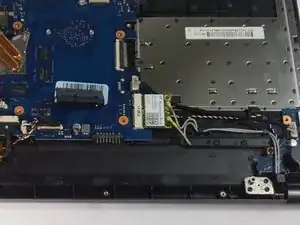

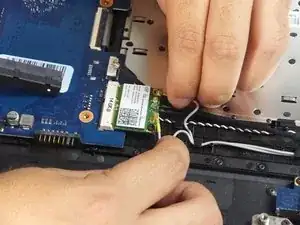

Осторожно отсоедините разъёмы от Wi‑Fi карты.

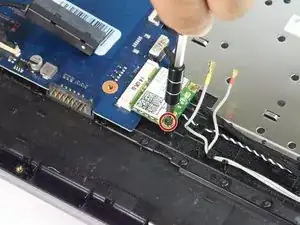

Отвинтите один винт 5 мм крестовой отвёрткой Phillips #0.

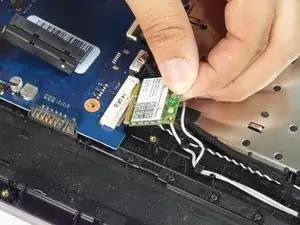

После удаления винта Wi‑Fi карта поднимется сама. Потяните её из слота.
