Ремонт ЖК-экрана Samsung NP300E5A

Перед началом обязательно извлеките аккумулятор.

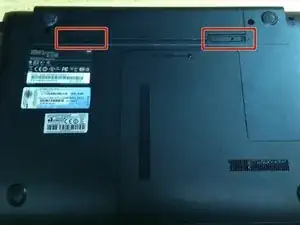

Сдвиньте оба фиксатора батареи в направлении стрелок.

Аккуратно выньте батарею из ноутбука.

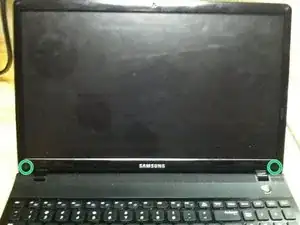

Черная пластиковая рамка прикреплена к корпусу двумя винтами внизу слева и справа экрана.

Пинцетом или лезвием аккуратно оторвите ленту, закрывающую два винта.

Удалите винты.

Две накладки вверху слева и справа экрана не скрывают винтов!

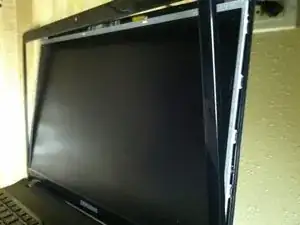

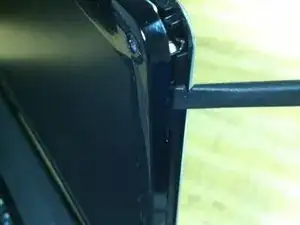

Вставьте пластиковую монтажную лопатку или инструмент для безопасного открывания между рамкой и задней частью корпуса экрана.

Продвигайтесь по бокам и верхней части экрана, аккуратно отделяя рамку от корпуса.

Если вы будете рычагать небрежно, вы отломаете защелки, удерживающие рамку на рамке корпуса.

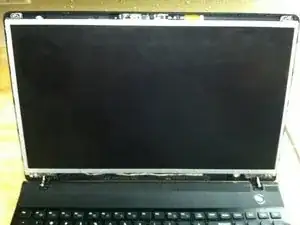

Наконец, отожмите нижнюю часть рамки от задней части корпуса.

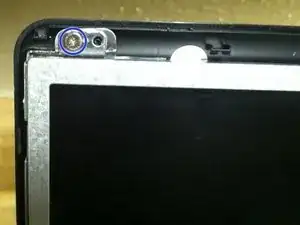

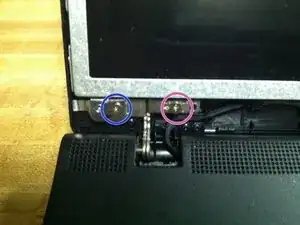

Снимите все 4 винта, фиксирующие ЖК-панель к заднему корпусу.

Внутренний винт (показан пурпурным) в каждом из нижних левого и правого углов снимать не нужно.

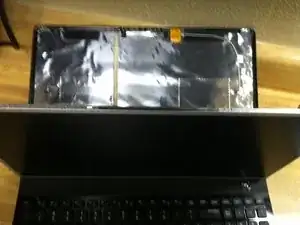

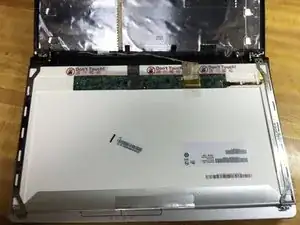

Возьмитесь за верхние углы ЖК-панели и аккуратно отведите панель вниз, пока она не ляжет на клавиатуру.

Не порвите кабель ЖК-панели, расположенный вдоль задней части нижней стороны панели.

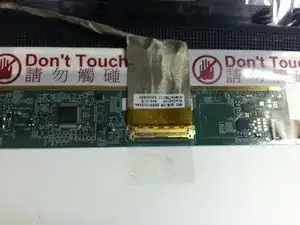

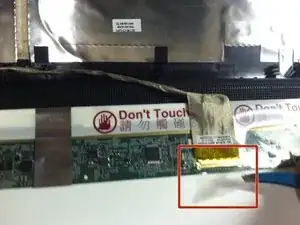

Разъем ЖК-панели закреплен лентой в гнезде.

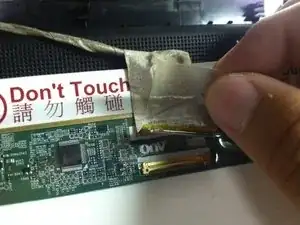

Пинцетом аккуратно поднимите прозрачную ленту, удерживающую разъем.

Как только вы отрежете ленту за золотой частью разъема, разъем должен легко вытянутся.

Если вы приобрели замену ЖК-панели с уже прикрепленными металлическими кронштейнами, то на этом работа закончена. Если нет — продолжайте чтение!

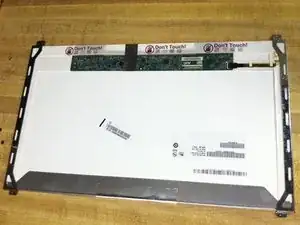

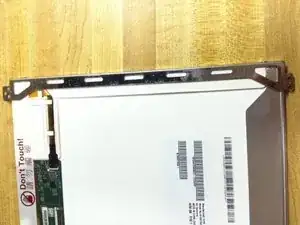

На каждом конце ЖК-панели находятся по два металлических монтажных кронштейна, которые прикрепляют панель к корпусу компьютера. Если ваш заменяемый экран не имеет этих кронштейнов, их необходимо перенести со старого экрана на новый.

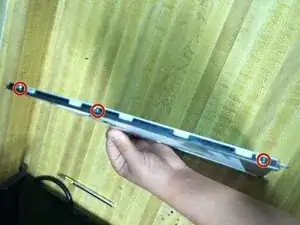

Каждый кронштейн крепится к панели тремя винтами. Снимите эти винты и перенесите оригинальные кронштейны на новую деталь.

Наконец, убедитесь, что вы заказываете новую ЖК-панель с той же подсветкой, разрешением и номером модели, что и оригинальная.
