Замена материнской платы Samsung Series 3 NP300E5A-A02UB

Ноутбуки

Для извлечения материнской платы требуется выполнить несколько шагов, некоторые из которых требуют аккуратности. Это руководство описывает разные этапы и отмечает шаги, где необходима осторожность.

Снятие материнской платы займёт некоторое время из‑за множества операций, поэтому сохраняйте терпение и не торопитесь.

Шаг 1

Положите ноутбук дном вверх, так чтобы аккумуляторный блок был повернут от Вас.

Шаг 2

Снимите аккумулятор, отжав защёлки на обоих концах, затем сдвиньте аккумулятор от себя.

Шаг 3

Отверткой J0 (японский промышленный стандарт) выкрутите винт 4,5 мм на крышке привода/отсека для памяти.

Шаг 4

Потяните крышку на себя, чтобы освободить её, затем снимите с ноутбука.

Шаг 5

Отверткой J0 (японский промышленный стандарт) выкрутите винт 4,5 мм рядом с маркировкой «ODD».

Снимите три винта 4,5 мм вокруг отсека для модулей памяти.

Шаг 6

Отверткой J1 (японский промышленный стандарт) выкрутите тринадцать винтов 9,5 мм с панели, закрывающей дно ноутбука.

Шаг 7

Начните снимать корпус ноутбука, отщёлкивая рядом с дисководом с помощью лопатки iFixit и лопатки‑разъёмника, работая против часовой стрелки.

Поднимите панель с корпуса.

Шаг 8

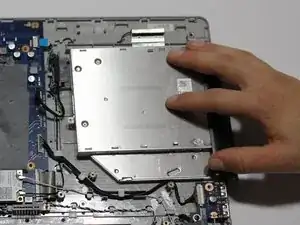

Извлеките дисковод, потянув его наружу от корпуса.

Шаг 9

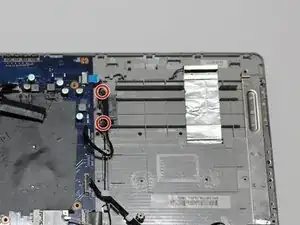

Отверткой J0 (японский промышленный стандарт) выкрутите два винта 7 мм, фиксирующие разъём дисковода.

Шаг 10

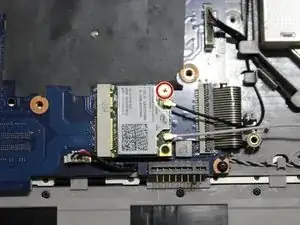

Отверткой J0 (японский промышленный стандарт) выкрутите винт 3,5 мм, фиксирующий плату, подключённую к USB‑портам.

Шаг 11

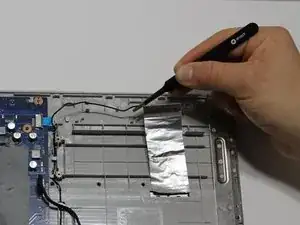

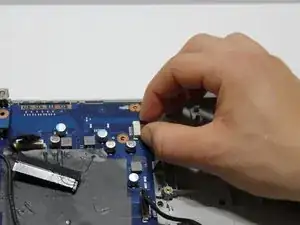

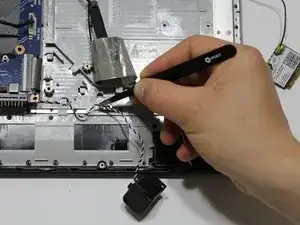

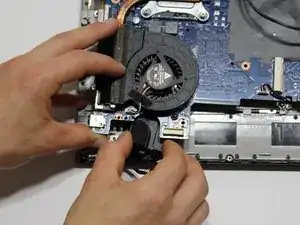

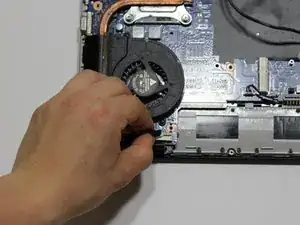

Пинцетом аккуратно подденьте плату и разъёмы и снимите провод с держателей, не пережимая провода.

Шаг 12

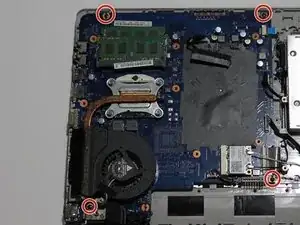

Отверткой J0 (японский промышленный стандарт) выкрутите винт 4,5 мм, фиксирующий плату рядом с контактами питания, где подключается аккумулятор.

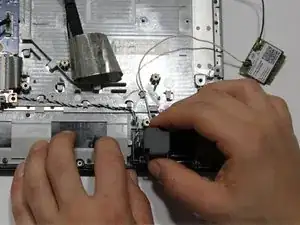

Осторожно извлеките плату из её разъёма.

Шаг 13

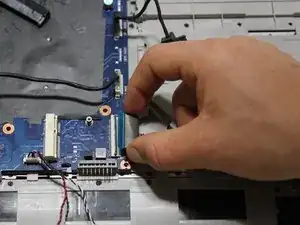

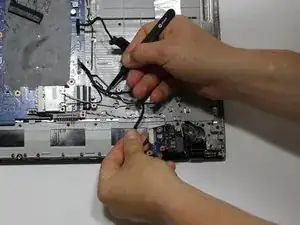

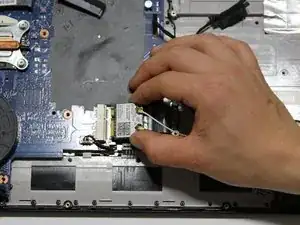

Аккуратно приподнимите алюминиевую полоску в правом верхнем углу корпуса и снимите провод с держателей с помощью пинцета, не пережимая провод и не рвя алюминиевую полоску.
