Замена клавиатуры Samsung Series 3 NP300E5A-A02UB

Положите ноутбук крышкой вниз, чтобы блок аккумулятора был от Вас.

Снимите аккумулятор, отодвинув фиксаторы с обоих концов, затем подтолкнув аккумулятор от себя.

Используя отвертку J0 (японский промышленный стандарт), отвинтите винт 4,5 мм на панели ODD/HDD и памяти.

Потяните панель на себя, чтобы освободить её, затем снимите её с компьютера.

Используя отвертку J0 (японский промышленный стандарт), отвинтите винт 4,5 мм рядом с этикеткой «ODD».

Снимите три винта 4,5 мм вокруг отсека для модулей памяти.

Используя отвертку J1 (японский промышленный стандарт), отвинтите тринадцать винтов 9,5 мм на крышке, закрывающей нижнюю часть компьютера.

Начните снимать корпус компьютера, поддев рядом с дисководом инструментом для открытия iFixit и лопаткой, работая против часовой стрелки.

Отсоедините панель от компьютера.

Снимите дисковод, потянув его наружу от компьютера.

Используя отвертку J0 (японский промышленный стандарт), отвинтите два винта 7 мм, удерживающие разъём дисковода.

Используя отвертку J0 (японский промышленный стандарт), отвинтите винт 3,5 мм на плате, соединённой с USB-портами.

При помощи пинцета аккуратно подденьте плату и порты, а также расплетите провод через держатели, не пережимая провода.

Используя отвертку J0 (японский промышленный стандарт), отвинтите винт 4,5 мм, фиксирующий плату рядом с контактами питания, где подключается аккумулятор.

Осторожно вытяните плату из разъёма.

Осторожно приподнимите алюминиевую полоску в верхнем правом углу компьютера и расплетите провод из держателей с помощью пинцета, не пережимая провод и не разрывая алюминий.

Отсоедините экранный провод от порта, потянув вверх.

Осторожно поднимите динамики с каждого конца компьютера.

Используя притуплённый пинцет, расплетите провода, соединяющие материнскую плату с динамиками, из их держателей, не пережимая провода.

С помощью инструмента для открытия iFixit осторожно подденьте пластиковую защёлку, удерживающую шлейф питания клавиатуры, и вытащите шлейф из разъёма.

Вытяните пластиковую крышку, чтобы освободить шлейф Kotl, затем извлеките сам шлейф.

Используя отвертку J0 (японский промышленный стандарт), отвинтите четыре винта 4,5 мм в углах материнской платы.

Поднимите материнскую плату и извлеките её из компьютера.

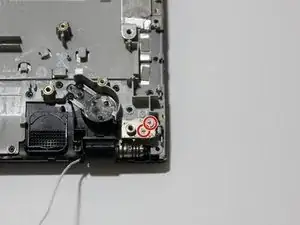

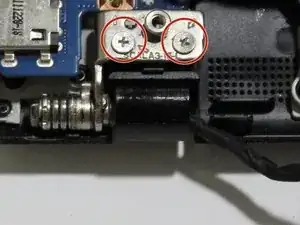

Используя отвертку J0 (японский промышленный стандарт), отвинтите четыре винта 4,5 мм на креплениях, соединяющих экран и клавиатуру, начиная с правого угла, затем переходя в левый угол. На каждом нижнем углу будут по два винта.

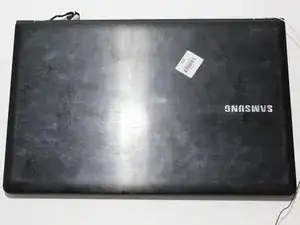

Переверните компьютер так, чтобы передняя часть была обращена к Вам.

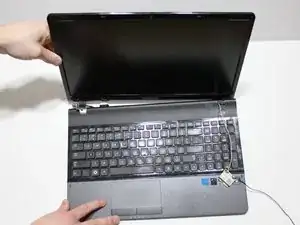

Откройте экран компьютера до тех пор, пока он не отсоединится от клавиатуры.
