Замена вентилятора охлаждения/радиатора Samsung RC512

Положите ноутбук днищем вверх.

Найдите два защёлкивающихся язычка над аккумулятором.

Сдвиньте оба фиксирующих язычка аккумулятора в стороны, чтобы освободить аккумулятор.

Вытащите аккумулятор.

С помощью отвертки Phillips #0 отвинтите один винт 5 мм.

С помощью синего пластикового инструмента для вскрытия вставьте его между задней панелью и корпусом ноутбука.

Аккуратно снимите заднюю панель.

Осторожно приподнимите жёсткий диск с помощью пластикового приспособления для вскрытия.

Возьмите жёсткий диск и разъём.

Осторожно оттяните жёсткий диск от разъёма.

Достаньте жёсткий диск, оставив разъём в ноутбуке.

Удалите винт 4 мм Phillips #0 с помощью отвертки Phillips #0.

Используйте лопатку или пальцы, чтобы аккуратно вытащить оптический привод.

Сдвиньте оптический привод от корпуса ноутбука.

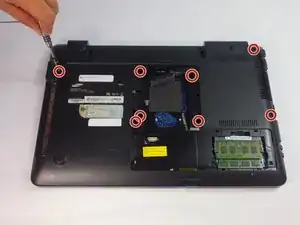

Удалите восемь винтов 5 мм Phillips #0 с помощью отвертки Phillips #0.

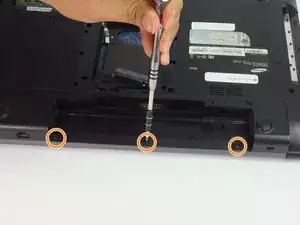

Также удалите три винта 5 мм Phillips #0 с помощью отвертки Phillips #0.

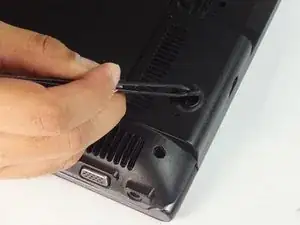

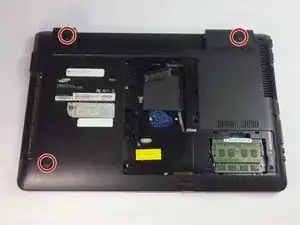

Снимите три тёмные нижние заглушки с помощью пинцета.

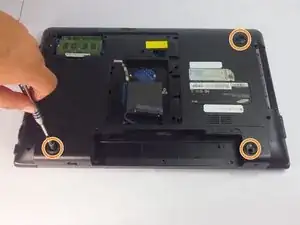

Удалите три винта 10 мм Phillips #0 с помощью отвертки Phillips #0.

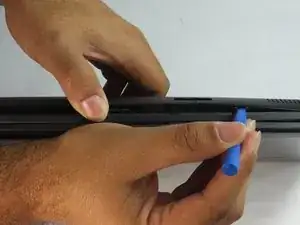

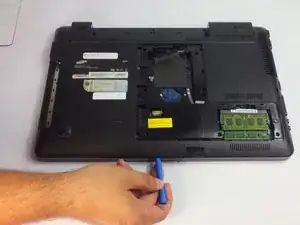

Вставьте пластиковый инструмент для вскрытия между задней панелью и корпусом.

Используйте пластиковый инструмент, чтобы отщелкнуть зажимы, удерживающие корпус на задней панели.

Продвигайтесь по всем сторонам, чтобы полностью снять заднюю панель.

Можно использовать пальцы, чтобы помочь снять крышку.

Осторожно приподнимайте заднюю панель. Не применяйте чрезмерную силу. Если кажется, что панель не поддаётся, убедитесь, что все винты удалены.

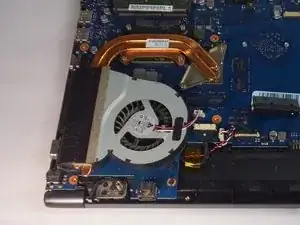

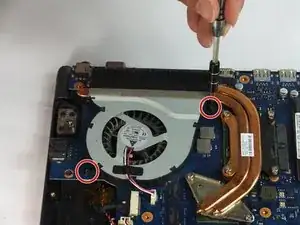

Удалите два винта 5 мм Phillips #0 с помощью отвертки Phillips #0.

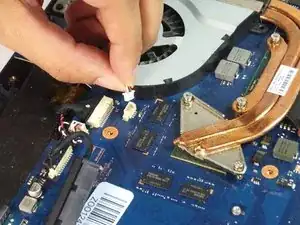

Осторожно выньте разъём с материнской платы.

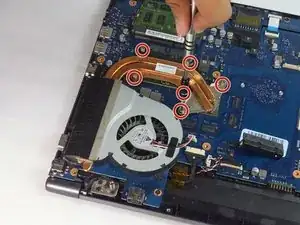

Удалите шесть винтов 5 мм Phillips #0 с помощью отвертки Phillips #0.

Осторожно приподнимите вентилятор охлаждения и радиатор, чтобы снять их.

Радиатор может быть горячим сразу после выключения ноутбука.
