Замена экрана Samsung RC512
Замену экрана необходимо выполнять, если экран повреждён — например, на нём появляются полосы или он совсем не отображает изображение. Дополнительную информацию см. на странице «Устранение неполадок». В этом руководстве показаны шаги, необходимые для замены повреждённого экрана на Samsung RC512.
Шаг 1

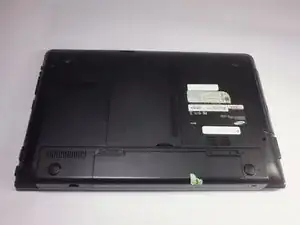

Переверните ноутбук крышкой вниз.
Шаг 2

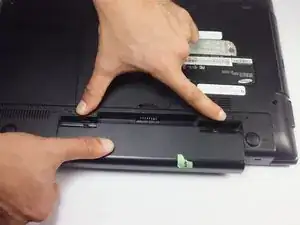

Найдите два выреза над батареей.

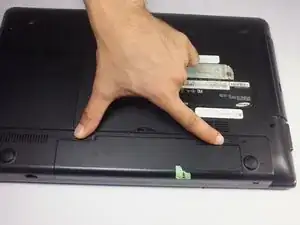

Сдвиньте оба фиксатора батареи в стороны, чтобы снять батарею.
Выньте батарею.
Шаг 3
Перед снятием батареи ноутбук должен быть выключен.
Сдвиньте оба фиксатора батареи в стороны, чтобы снять батарею.
Выньте батарею.
Шаг 4

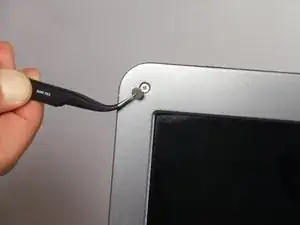

С помощью пинцета снимите серые заглушки, чтобы открыть доступ к винтам 4 мм.

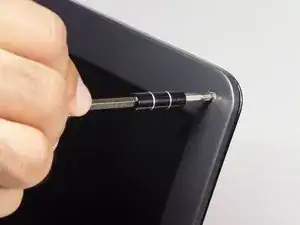

Отверткой Phillips №0 отвинтите четыре винта Phillips №0 длиной 4 мм.
Шаг 5

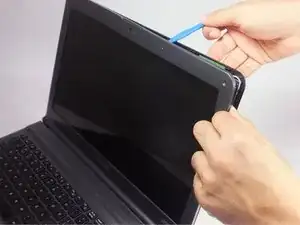

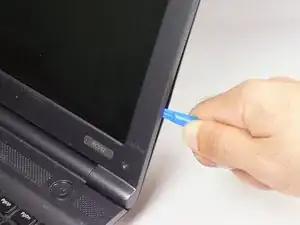

Вставьте синий пластиковый инструмент для вскрытия между рамкой и задней панелью экрана.

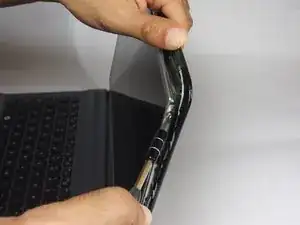

С помощью пластикового инструмента отожмите защёлки, удерживающие корпус экрана.
Аккуратно продвигайтесь по бокам и продолжайте к нижней части.
Можно использовать пальцы, чтобы помочь снять крышку.
Шаг 6

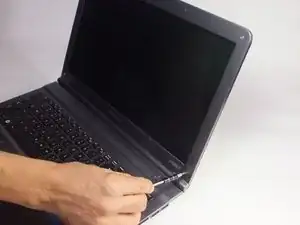

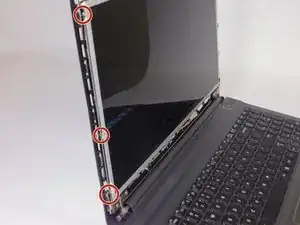

Отверткой Phillips №0 отвинтите шесть винтов длиной 3 мм, которыми прикреплён экран к основанию ноутбука.
При откручивании последних двух винтов поддерживайте экран. По мере удаления винтов экран начнёт наклоняться вперёд.
Шаг 7

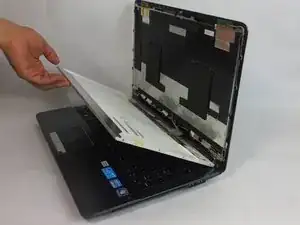

Осторожно уложите ЖК-матрицу на клавиатуру.
Не отделяйте ЖК-экран от задней панели. Видеоразъём всё ещё соединяет их между собой.

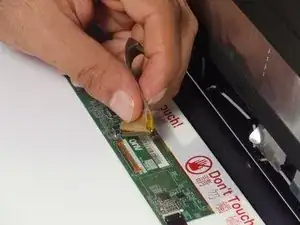

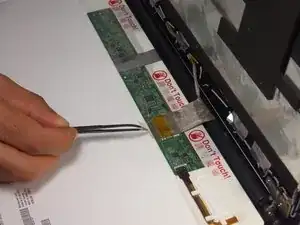

Снимите ленту, фиксирующую видеоразъём к ЖК-экрана, с помощью пинцета.
Возьмитесь за основание видеоразъёма и отсоедините его от ЖК-экрана, потянув в сторону.
Единственной вещью, удерживающей экран, будет прозрачная лента, поэтому экран легко высвобождается.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
