Замена панели Samsung Series 3 NP300E5A-A02UB
Чтобы получить доступ к основным частям компьютера, таким как дисковод и материнская плата, необходимо снять две нижние панели компьютера. После этого вы сможете получить доступ к внутренним компонентам компьютера для ремонта или замены. Этот гид проведет вас через этапы удаления этих панелей.
Шаг 1

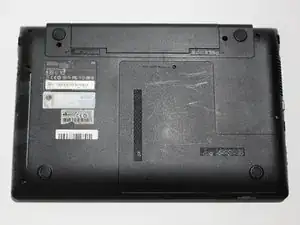

Поместите компьютер вверх дном, так чтобы батарейный блок был обращен от вас.
Шаг 2

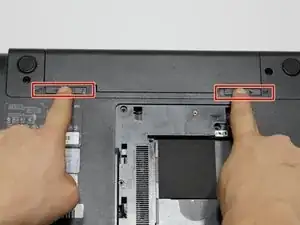

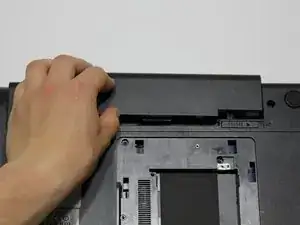

Удалите батарею, нажав на замки с обоих концов, затем вытяните батарею от себя.
Шаг 3
Используя отвертку J0 по японскому промышленному стандарту, открутите винт 4,5 мм на панели ODD/HDD.
Шаг 4
Потяните панель к себе, чтобы освободить ее, затем поднимите ее с компьютера.
Шаг 5
Используя отвертку J0 по японскому промышленному стандарту, открутите винт 4,5 мм рядом с меткой "ODD".
Удалите три винта 4,5 мм вокруг гнезда для модуля памяти.
Шаг 6

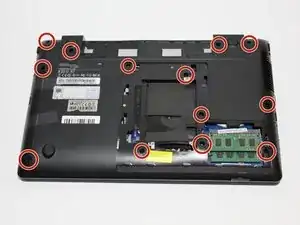

Используя отвертку J1 по японскому промышленному стандарту, открутите тринадцать винтов 9,5 мм с панели, закрывающей дно компьютера.
Шаг 7

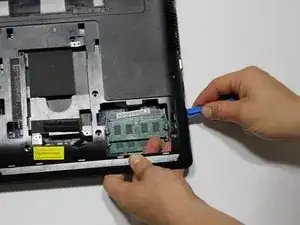

Начните удаление корпуса компьютера, поддев рядом с дисководом с помощью инструмента для открытия iFixit и лопатки, работая против часовой стрелки.

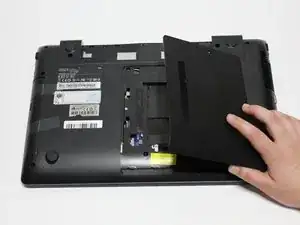

Поднимите панель с компьютера.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
