Ремонт/замена кнопки питания Lenovo Yoga 500-15IBD

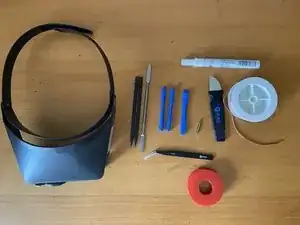

Большинство необходимых инструментов входит в набор IFIXIT Pro Tech Toolkit

Дополнительно требуется

паяльные инструменты и материалы (паяльная паста, паяльник, припой, флюс и т. п.)

лупа при необходимости

Разбор задней крышки производится точно так же, как в Замена задней крышки Lenovo Yoga 710-15IKB

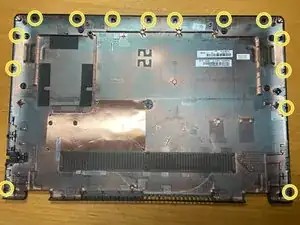

Но здесь показана внутренняя сторона задней крышки, чтобы увидеть защёлки

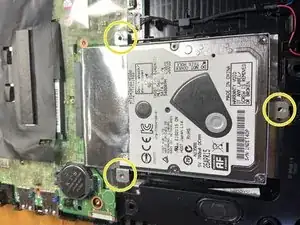

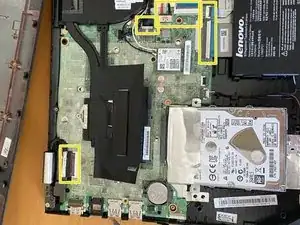

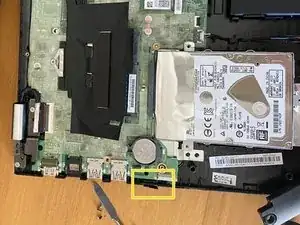

Снимите винты крепления HDD

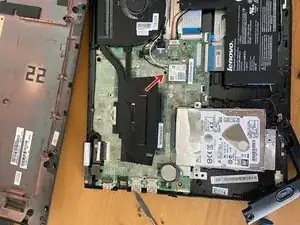

Отключите ленточный кабель от материнской платы

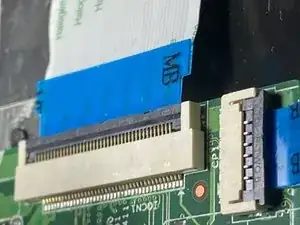

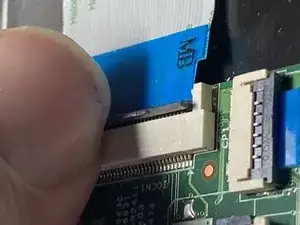

Внимание: Кабель подключён в разъёме с фиксацией! Откройте разъём, чтобы извлечь кабель

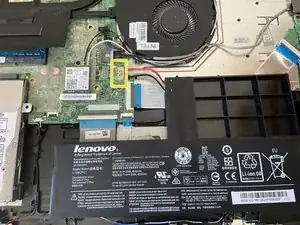

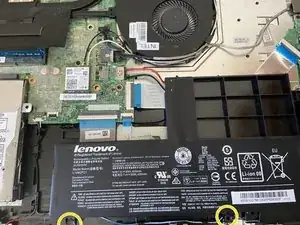

Отключите аккумулятор

Снимите винты

Снимите аккумулятор

Снимите винты

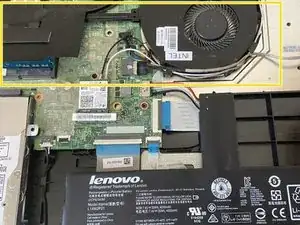

Снимите вентилятор

При необходимости очистите вентилятор сжатым воздухом

Отключите все ленточные кабели от материнской платы так же, как был отключён ленточный кабель HDD

Кабель вентилятора также необходимо отключить

Снимите винты крепления материнской платы

Слегка приподнимите материнскую плату и извлеките её из корпуса

Переверните материнскую плату вверх дном

На нижней стороне (которая теперь сверху) расположена кнопка питания

Не позднее этого шага следует использовать комплект для защиты от ЭСР для всех последующих операций

Используйте подходящий флюс для пайки

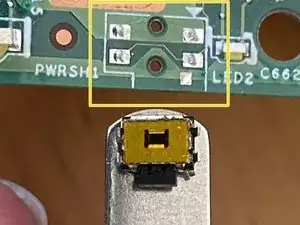

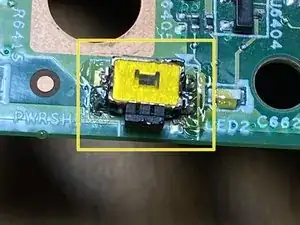

Установите и припаяйте кнопку питания на материнскую плату

остатки припоя следует удалить оплёткой для выпаивания

остатки флюса также следует удалить

При обратной сборке материнской платы в корпус необходимо обратить внимание на кнопку питания. Внешняя кнопка должна точно совпадать с посадочным местом кнопки питания
