Замена вентилятора ASUS Eee PC 1018P

Положите ноутбук на твёрдую поверхность дном вверх так, чтобы батарейный блок был ближе всего к вам.

Одними указательными пальцами нажмите обе пружинные защёлки внутрь, к центру ноутбука.

Удерживая пружинные защёлки в нажатом положении, подденьте край батареи ногтями, приподнимая её и наклоняя вверх к себе.

Поднимите батарейный блок вверх и от себя, чтобы полностью освободить его из гнезда в корпусе.

Снимите винты, крепящие нижнюю крышку к клавиатуре.

Удалите шесть винтов длиной 3,68 мм и один винт длиной 4,45 мм, которые были скрыты батареей.

С помощью пинцета снимите две резиновые заглушки, расположенные в верхних левом и правом углах.

После снятия заглушек станут видны два винта длиной 4,52 мм. Удалите эти винты.

Подденьте крышку, вставив пластиковый инструмент для открытия между клавиатурой и нижней частью корпуса Asus Eee PC 1018P.

Снятие клавиатуры с ноутбука требует значительной силы, но под ней находятся хрупкие разъёмы. Работайте аккуратно, чтобы не повредить эти разъёмы.

Поднимите внешний край клавиатуры вверх и внутрь, в направлении экрана. (См. предупреждение ниже.)

Не поднимайте клавиатуру слишком высоко от материнской платы, это может повредить подключённые плоские шлейфы.

Отсоедините чёрный гибкий шлейф от материнской платы.

Используйте кончик пластикового инструмента, чтобы сдвинуть чёрные защёлки по обеим сторонам белого разъёма вперёд, в сторону дисплея.

Нажатие на одну сторону сдвинет другую сторону в направлении тачпада. Повторяйте предыдущий шаг, пока обе чёрные защёлки не перестанут двигаться.

Осторожно тяните чёрный шлейф горизонтально в сторону дисплея, пока он не выйдет из белого разъёма на материнской плате. Если шлейф не сдвигается при тянущем усилии, повторите предыдущие шаги.

Отсоедините белый гибкий шлейф от материнской платы.

Вставьте пластиковый инструмент под небольшой выступ белого разъёма шлейфа и подденьте вверх, чтобы защёлка разъёма приподнялась.

Осторожно удалите белый шлейф, тянув его горизонтально в сторону тачпада.

Клавиатура теперь полностью отключена и может быть извлечена из корпуса Asus Eee PC 1018P.

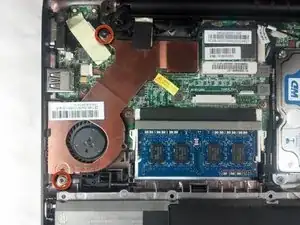

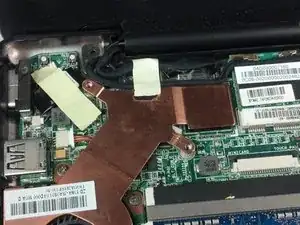

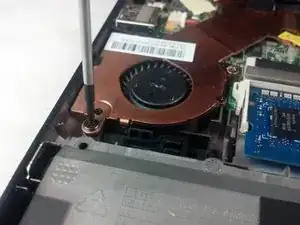

Используйте крестовую отвёртку №0, чтобы удалить два винта длиной 3,76 мм, крепящие узел вентилятора/радиатор к материнской плате.

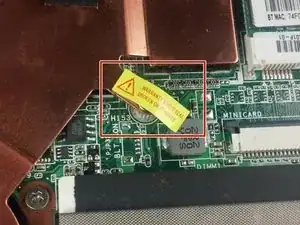

Ещё один винт длиной 3,76 мм скрыт под пломбой с надписью «WARRANTY VOID IF SEAL BROKEN OR REMOVED». Снимите эту наклейку, чтобы получить доступ к винту.

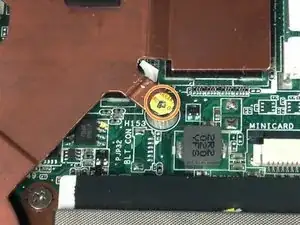

Используйте крестовую отвёртку №0, чтобы выкрутить винт.

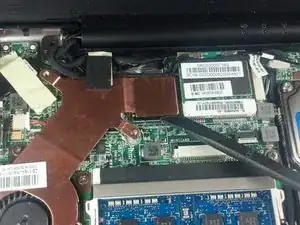

С помощью лопатки аккуратно надавите на верхний и нижний выступы этой проводной колодки, чтобы отсоединить её из гнезда.

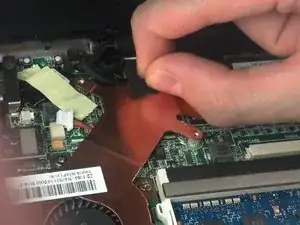

Подденьте лопатку под правый край медного радиатора, чтобы отделить его от термопрокладки под ним.

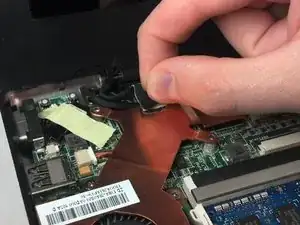

Отклейте поролоновую клейкую прокладку с верхней части медной пластины, а также ленту, расположенную под ней.

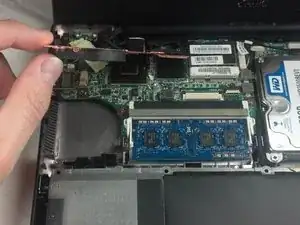

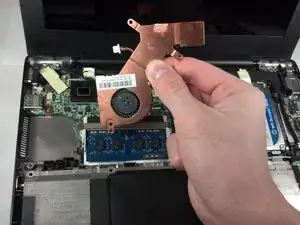

Осторожно извлеките вентилятор.

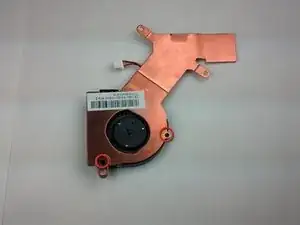

Используйте крестовую отвёртку №0, чтобы удалить два винта длиной 2,35 мм, крепящие вентилятор к медной пластине.

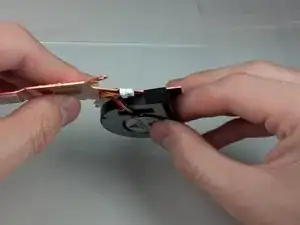

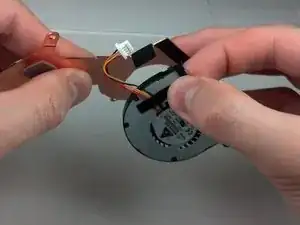

Держа вентилятор одной рукой, а медную пластину другой, аккуратно разъедините их.

Вентилятор полностью снят.
